적외선 초전기 지능형 센서
전문 제조 업체로서 우리는 적외선 초전기 지능형 센서를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR65S-Z
문의 보내기
PD-PIR65S-Z 적외선 센서 지침
요약
이 제품은 고급 디지털 제어 적외선 초전 지능형 센서 제품입니다. 이 제품은 기존 단일 센서 감도의 거의 두 배인 고해상도 센서 1개를 사용합니다. MCU를 사용하여 스위치 정보를 정확하게 계산하고 릴레이를 정확하게 제어하여 사인파의 영점에서 켜지므로 각 부하가 켜집니다. 정현파 영점에서는 정현파 고전압을 켤 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기를 방지합니다. 부하시 전압.
현재 전기부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프, 형광등은 모두 용량이 다른 커패시터를 사용하고 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번 내에 계전기가 파손될 가능성이 높습니다. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.
이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다. 양산형 센서 기술의 최신 제어 방식으로 어떤 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.
이 제품에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전은 최대 100V-277V의 작동 전압과 <0.5W의 대기 전력 소비를 갖습니다. 원칙적으로 용량성 강압 버전은 단일 전압만 가질 수 있으며 대기 전력 소비는 >0.7W입니다. 제품을 선택할 때 고려하셔야 합니다.
|
명세서 전원: 220-240VAC,50Hz/60Hz 100-130VAC,50Hz/60Hz 모든 부하: 1200W(220-240VAC) 800W(100-130VAC) 시간 설정: 10초~12분(조정 가능) 감지 범위(22°C): 10m 최대. |
조명 제어: <10LUX-2000LUX(조정 가능) 감지 각도: 110°(조정 가능) 작동 온도: -10°C-+40°C 설치 높이: 1.8-2.5m 작동 습도: <93%RH 감지 동작 속도: 0.6-1.5m/s |
센서 정보
기능

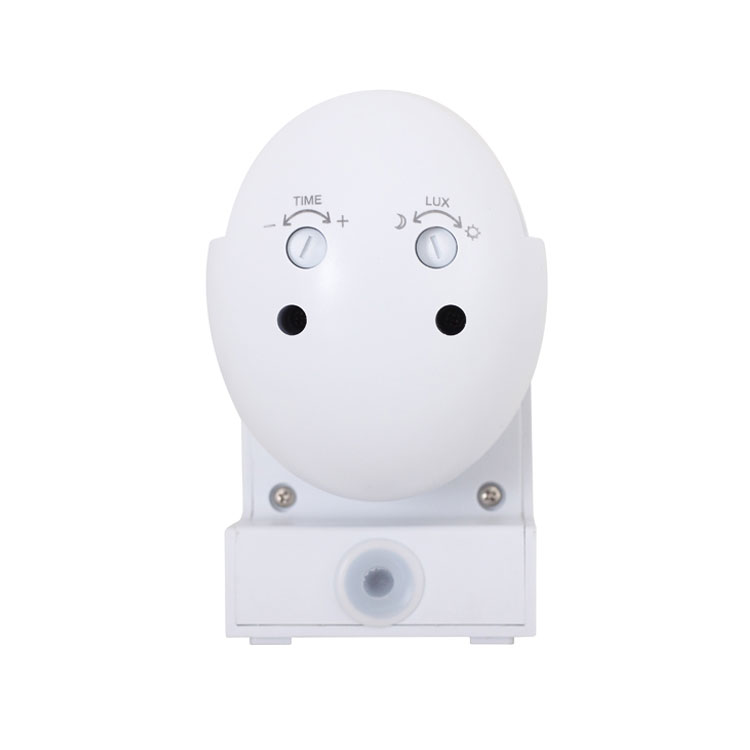

럭스 조정:
LUX는 주변의 조도를 나타냅니다. LUX 조정 손잡이를 조정하면 센서를 유도에 적용하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하세요.
20LUX 솔루션의 선택 사항 중 일부가 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 손잡이를 최대로 조정하는 한 언제든지 유도 조명을 선택합니다.
시간 조정:
시간 조정 손잡이는 센서가 빛을 감지한 후 시간을 조정하는 데 사용되며, 유도 후 지연 시간을 사용자가 합리적으로 선택할 수 있습니다.
(1)시간 설정
 |
부하 작업 시간 설정을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최대 설정 시 시간 설정은 약 12분, 최소 설정 시 시간 설정은 약 10초입니다. |
참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 4초가 걸립니다. 즉, 4초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
(2)조광 설정
 |
작업등을 조정하세요. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 미니로 설정하면 약 10LUX 정도의 조명 제어 이하에서만 작동하고, 최대로 설정하면 모든 조명 제어를 작동할 수 있습니다. |
시험
1. LUX 손잡이를 시계 방향으로 최대(SUN)까지 돌립니다. 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. 센서 손잡이를 시계 방향으로 최대로 돌립니다.
2. 전원이 연결되면 부하 제어가 작동을 시작하고 지속적인 신호가 감지되지 않으면 2±1초 후에 작동이 중지됩니다.
3. 일단 감지되면 부하가 작동하고 지속적인 신호가 감지되지 않으면 10초 후에 표시등이 켜지고 작동이 중지됩니다. 그리고 4초 후에 신호가 감지되면 부하가 작동을 시작하고 10초 후에 표시등이 켜지고 작동이 중지됩니다. 지속적인 신호가 감지되지 않습니다.
4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 상태에서 부하는 10초 이내에 작동을 멈춰야 합니다.
메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에는 감지에 영향을 미치는 방해물이나 움직이는 물체가 없어야 합니다.
에어컨, 중앙난방 등 기온 변화가 심한 곳 근처에는 설치하지 마세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하십시오.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동방향이 올바른지 확인해주세요.
센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
