모델:PD-PIR126
문의 보내기
적외선 센서 PD-PIR126 지침
제품 정보

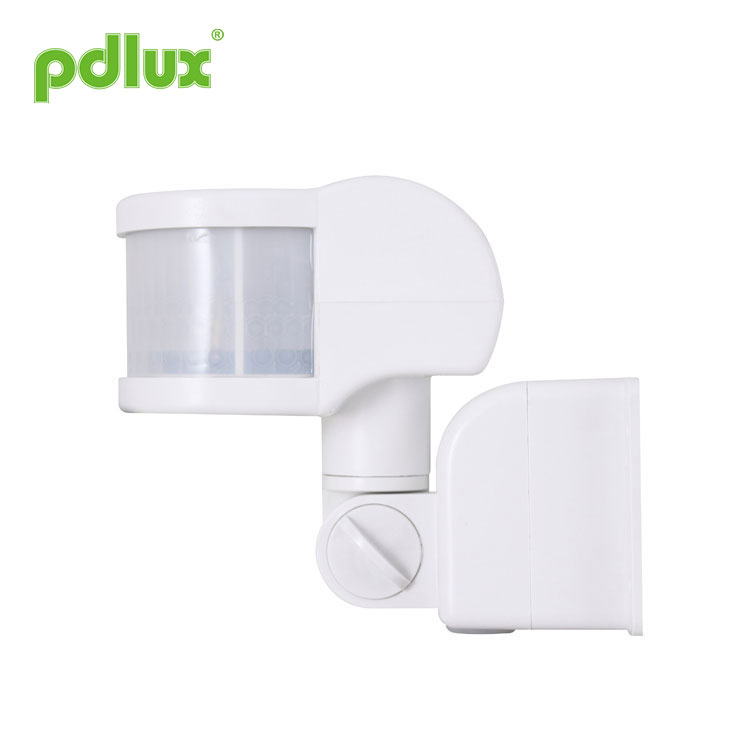

이 적외선 센서 스위치는 두 개의 고감도 감지기, 집적 회로 및 SMT 기술을 채택한 새로운 에너지 절약형 조명 스위치입니다. 자동화, 편의성, 안전성, 에너지 절약 등을 집약시켰습니다. 넓은 감지는 오른쪽과 왼쪽 서비스 영역으로 구성됩니다. 인간이 감지 영역에 들어갈 때 부하를 시작하기 위해 신체 적외선을 신호 제어 소스로 활용합니다. 센서는 낮과 밤을 자동으로 식별할 수 있습니다. 널리 사용되며 설치가 쉽습니다. 그것은 힘과 탐지 쇼 기능을 가지고 있습니다.
|
명세서 전원: 220V/AC-240V/AC 전원 주파수: 50Hz 감지 범위: 최대 11m(22℃) 감지 각도: 220° 시간 설정:분:8초±3초 최대:7min±2min (조정가능) 제어 조명: <3LUX~햇빛 (조절할 수 있는) |
정격 부하: 1200W 최대. 텅스텐 작동 온도:-10~+40℃ 작동 습도:<93%RH 설치 높이: 1.5m~2.5m 대기 전력: 0.45W(작동) 0.1W(정적) 감지 동작 속도: 0.6~1.5m/s |
센서 정보
기능
> 감지 거리를 조정할 수 있습니다. 스위치를 누르면 감지 거리가 짧고 그렇지 않으면 길어집니다.
>낮과 밤을 자동으로 식별할 수 있습니다. PD-PIR126이 작동하는 주변 조명은 자유롭게 조정할 수 있으며 햇빛(가장 큰)으로 바꾸면 낮과 밤에 작동할 수 있습니다. 달(가장 작은 것)로 바꾸면 3LUX 이하의 빛에서만 작동할 수 있습니다. 조정에 관한 테스트 방법을 참조하십시오.
> 전원 및 감지 표시: 전원을 켠 후 표시등이 4초마다 한 번씩 깜박이고, 유도 신호를 받은 후 1초마다 2번씩 깜박일 수 있습니다. 따라서 감지기와 전력이 정상인지 보여줄 수 있습니다.
>시간 지연이 지속적으로 추가됨: 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기준으로 다시 한 번 시간을 계산해야 합니다.
>시간 지연 조정: 작업 시간 지연은 고객 희망에 따라 조정될 수 있으며 최소 시간은 8초±3초, 최대 시간은 7분±2분입니다.
>잠금 기능: 작동 중에 센서는 전원이 2초 동안 꺼졌다가 켜질 때 부하 조명을 유지합니다. 그리고 4초 동안 전원을 끄고 다시 켜면 센서가 자동으로 재개됩니다.
제품 정보(다이어그램과 유사1)
Δ 전원을 차단하십시오.
Δ 베이스 리드의 나사를 비틀어 열고 배선 구멍을 잡아당겨 베이스 리드에 전원 및 부하 와이어를 넣습니다.
Δ 선택한 설치 위치에 확장 나사를 사용하여 베이스 뚜껑을 고정합니다.
Δ 표시 다이어그램에 따라 전원 및 부하 와이어를 센서에 넣으십시오.
Δ 센서를 베이스 리드에 고정하고 나사를 단단히 비틀어 전기를 통하게 하여 테스트할 수 있습니다.
|
시험 >조명 조절 손잡이를 시계 반대 방향으로 최대로 돌립니다. 시간 손잡이를 시계 방향으로 가장 작은 쪽으로 돌립니다. >전원을 켜면 제어된 부하가 작동하지 않고 표시 램프가 4초마다 한 번씩 깜박입니다. 부하가 5~10초 내에 작동하고 표시 램프가 1초마다 두 번씩 깜박입니다. 유도 신호가 없으면 부하가 5~30초 이내에 작동을 멈추고 표시 램프가 4초마다 1번 깜박이기 시작해야 합니다. >부하가 꺼진 후 5-10초 후에 다시 감지하면 부하가 작동하고 표시 램프가 1초마다 2번 깜박이고 5-15초 내에 부하가 작동을 멈춥니다. >LUX 손잡이를 시계 반대 방향으로 가장 작게 돌립니다. 3LUX 이상의 주변광에서 테스트하면 부하가 작동을 멈춘 후 부하가 작동하지 않아야 함을 감지합니다. 불투명한 물체(수건 등)로 감지 렌즈를 덮으면 로드가 작동합니다. 감지 신호가 없는 상태에서 부하가 5~15초 이내에 작동을 멈추는 것은 정상입니다. >주의: 부하가 작동을 멈출 때 두 번째 감지와 첫 번째 감지 사이에는 5초 간격이 있어야 하며, 부하가 작동을 멈추지 않는 동안 지속적으로 유도하는 경우 간격이 필요하지 않습니다. |
 |
메모
> 전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
>불안한 물체는 설치 기준면으로 간주될 수 없습니다.
> 감지 창 앞에 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
>온도 변화 구역 근처(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오.
>설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
몇 가지 문제와 해결 방법
1、로드가 작동하지 않습니다:
ㅏ. 전원과 부하를 확인하십시오.
비. 표시등이 4초마다 1번 깜박이면;
씨. 부하가 좋다면;
디. 감지 후 표시등이 빠르게 깜박이면;
이자형. 설정한 작업 조명이 주변 조명과 일치하는지 확인하세요.
2, 감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도를 확인하십시오.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인하십시오.
이자형. 움직이는 방향이 올바른 경우.
3、센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 신호가 있는 경우;
비. 시간 지연이 가장 길게 설정된 경우;
씨. 전원이 필요한 지침과 일치하는 경우;
디. 센서 근처의 온도가 변하는 경우(에어컨, 중앙 난방 장치 등)
이자형. 잠금 상태인지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 비효율적이어서 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
