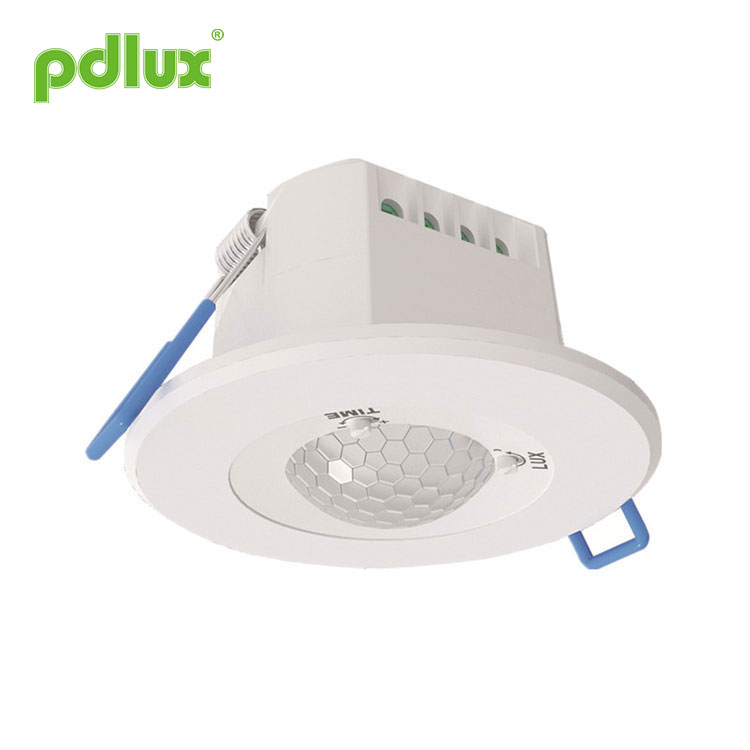

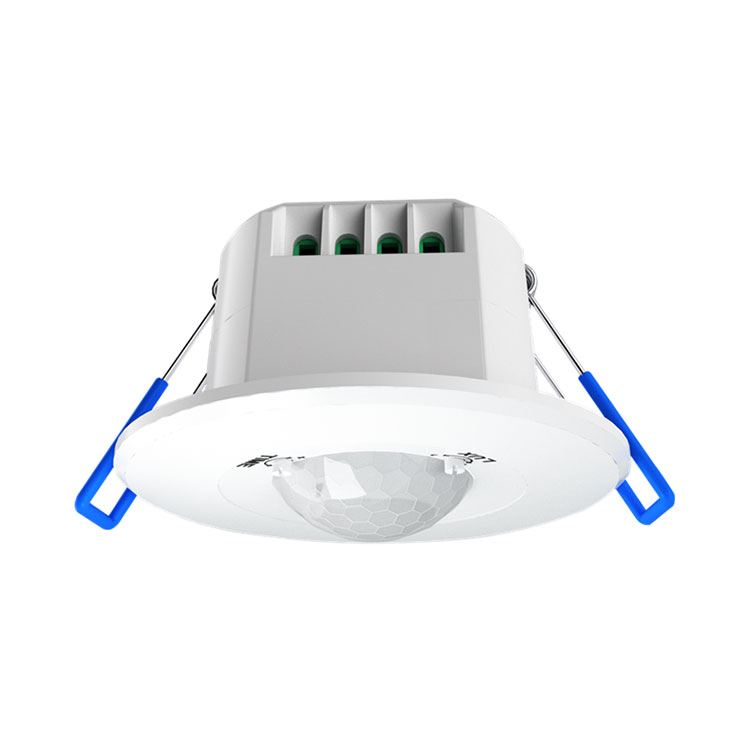

모델:PD-PIR601

문의 보내기

PD-PIR601 시리즈 적외선 센서 지침

요약
기본 버전: PD-PIR601B, PD-PIR601P
이 제품은 고감도 감지기를 사용하는 새로운 유형의 에너지 절약형 조명 스위치입니다. 자동화, 편의성, 보안, 에너지 절약 및 실용성을 통합합니다. 대규모 탐지 구역은 상하, 좌우 서비스 구역으로 구성됩니다. 인체에서 방출되는 적외선 에너지는 제어 신호 소스로 사용됩니다. 누군가가 감지 영역에 들어가면 즉시 제어 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 쉽고 사용 범위가 넓습니다.

제로 크로싱 버전: PD-PIR601B-Z, PD-PIR601P-Z
기본 버전의 기능을 기반으로 MCU를 사용하여 스위치 정보를 정확하게 계산하고, 사인파의 영점에서 릴레이가 켜지도록 제어합니다. 강력한 충격 방지 전류 기능을 갖추고 있어 모든 부하가 사인파의 영점에 연결됩니다. 서지 전류 문제에 대한 사인파 고전압의 기존 제어 모드를 피하십시오. 특히 부하는 고전압 손상 계전기의 영향을 받는 대용량 커패시터를 포함하므로 기존 제품과 비교할 수 없습니다. 모든 유형의 부하를 연결할 수 있습니다. 낮과 밤을 식별합니다. 설치가 쉽고 사용 범위가 넓습니다.

명세서
전원: 220-240VAC
전원 주파수: 50/60Hz
조명 제어: <10LUX~2000LUX(조정 가능)

PD-PIR601B:
정격 부하: 800W Max.tungsten
최대 150W 형광등 및 LED
시간 설정: 최소: 8±3초 최대: 7±2분(조정 가능)
감지 범위: 3 x 5m(반경)
감지 각도: 타원형

PD-PIR601B-Z:

모든 부하: 최대 1200W
시간 설정: 8±3초 최대: 7±2분(조정 가능)
감지 범위: 3 x 5m(반경)
감지 각도: 타원형

감지 동작 속도: 0.6~1.5m/s
설치 높이: 2.5-4.5m
작동 온도: -10°C~+40°C

PD-PIR601P:
정격 부하: 800W Max.tungsten
최대 150W 형광등 및 LED
시간 설정: 최소: 8±3초 최대: 7±2분(조정 가능)
감지 범위: 5 x 5m(반경)
감지 각도: 원형

PD-PIR601P-Z:

모든 부하: 최대 1200W
시간 설정: 10초~12분(조정 가능)
감지 범위: 5 x 5m(반경)
감지 각도: 원형

메모
1. 감지 거리의 주변 온도는 22-24℃이며, 온도가 상승함에 따라 감지 거리가 감소합니다.
2. 설치 높이가 다르며 감지 거리 반경이 다릅니다. 이 제품은 2.5~4.5미터 높이에 설치하는 것이 권장되며 특별한 상황에서는 6미터까지 높이도록 시도할 수 있습니다.
3. 601B-Z 및 601P-Z는 디지털 시스템 컨트롤이므로 개선의 여지가 더 있습니다. 고객의 요구에 따라 감도를 업그레이드할 수 있습니다. 공동 제어 포트와 P 포트를 추가할 수 있습니다. 필요에 따라 지연 시간을 업그레이드할 수 있습니다.

설정 방식: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
(1) 조명 제어 설정
작업 조도 값은 <10-2000LUX 범위에서 조정될 수 있습니다.
시계 반대 방향으로 끝까지 회전할 때의 최소값, 시계 방향으로 끝까지 회전할 때의 최대값입니다.
(2)시간 설정
시계 반대 방향으로 끝까지 회전할 때의 최소값, 시계 방향으로 끝까지 회전할 때의 최대값입니다.

PD-PIR601B:최소: 8±3초 최대: 7±2분(조정 가능)
PD-PIR601B-Z:최대 8±3초: 7±2분(조정 가능)
PD-PIR601P:최소: 8±3초 최대: 7±2분(조정 가능)
PD-PIR601P-Z:10초~12분(조정 가능)

참고: 표시등이 꺼진 후 다시 감지할 수 있으려면 거의 1초 동안 기다려야 합니다. 이 시간이 경과한 후 신호가 감지된 경우에만 표시등이 켜집니다.

지연 조정의 올바른 사용: 센서가 사람의 움직임을 감지한 후 조명이 켜진 후 자동으로 조명이 꺼질 때까지의 지연 시간을 조정하는 데 사용됩니다. 사용자는 실제 필요에 따라 조정할 수 있습니다. 적외선 센서 제품에는 연속 감지 기능이 있으므로 간단히 말해서 시스템은 지연 시간이 끝나기 전에 센서가 감지할 때마다 타이밍을 다시 조정합니다. 사람들이 감지 범위 내에서 움직이는 한 빛은 꺼지지 않습니다. 따라서 사용자는 에너지 절약을 위해 지연 시간을 최대한 작게 조정하는 것이 좋습니다.

센서 정보

연결 - 와이어 다이어그램
오른쪽 그림에 따라 선을 연결하세요
L – 활선;
N – 중성선;
L' – 와이어 로드;
L과 N을 전원에 연결합니다.
L`과 N을 부하와 연결합니다.

설치
전원을 끄십시오.
나사형 튜브를 전원 코드와 제어 코드에 삽입합니다.
배선도에 따라 전원 공급 장치와 부하를 센서에 연결하십시오.

노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
