IR 원격 제어 전등 스위치

다음은 IR 원격 제어 전등 스위치에 대한 소개입니다. IR 원격 제어 전등 스위치에 대한 이해를 돕기를 바랍니다.

모델:PD-PIR101-Z-IR

문의 보내기

PD-PIR101-Z-IR 적외선 센서 지침

요약

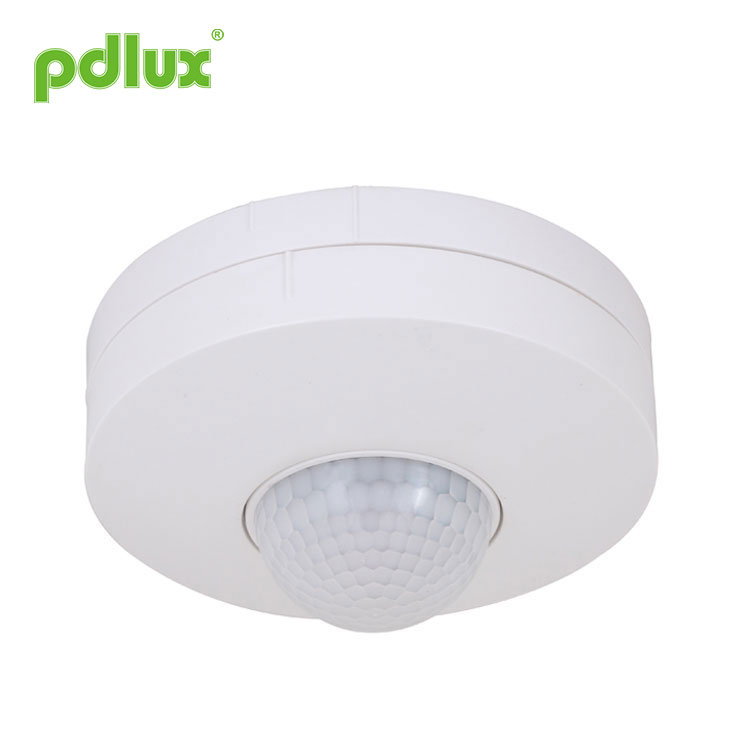

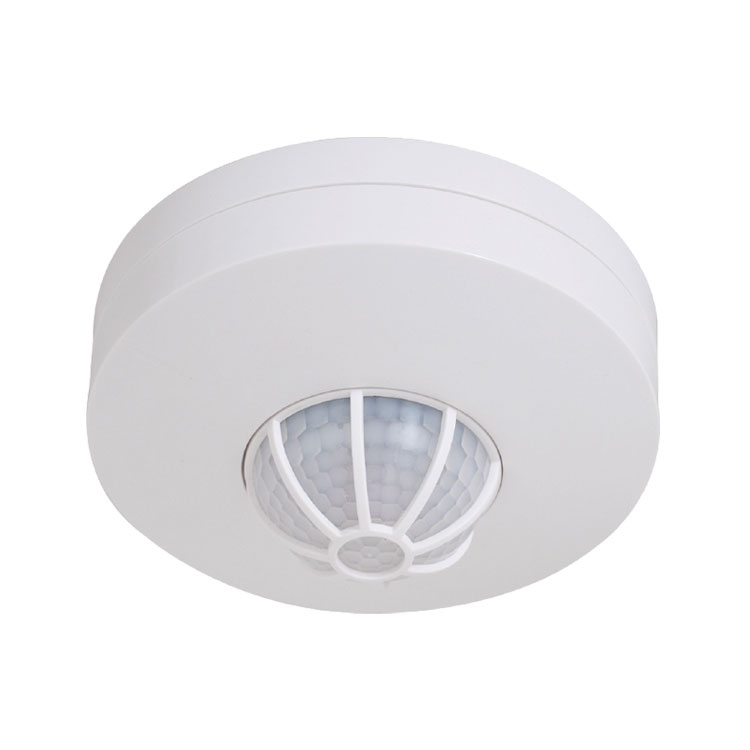

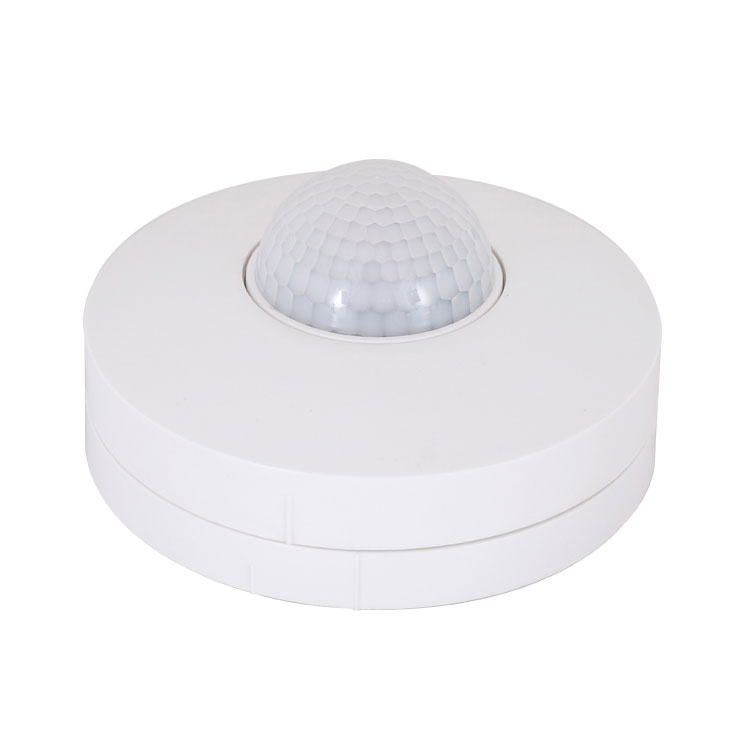

이 IR 원격 제어 전등 스위치는 고급 디지털 제어 적외선 초전기 지능형 센서 제품입니다. MCU를 사용하여 스위치 정보를 정확하게 계산하고 사인파의 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 부하가 켜져 있습니다. 정현파의 영점에서는 정현파 고전압이 켜질 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기가 발생합니다. 현재 전기 부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프 및 형광등에는 모두 용량이 다른 커패시터가 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번 내에 계전기가 파손될 가능성이 높습니다. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다.

이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다. 최신 제어 방식의 양산형 센서 기술로 어떤 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.

이 제품에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전은 최대 100V-277V의 작동 전압과 <0.5W의 대기 전력 소비를 갖습니다. 원칙적으로 용량성 강압 버전은 단일 전압만 가질 수 있으며 대기 전력 소비는 >0.7W입니다. 제품을 선택할 때 고려하셔야 합니다.

명세서

전원: 220-240VAC,50Hz/60Hz
100-130VAC,50Hz/60Hz
모든 부하: 최대 1200W(220-240VAC) 최대 800W(100-130VAC)
감지 각도: 360o(천장 설치)
시간 설정: 임펄스,10초-12분
(수동/적외선 리모컨 조정)
설치 높이: 2.5-4.5m

조명 제어: <10LUX-2000LUX(조정 가능)
(수동/적외선 리모컨 조정)
감지 범위(22°C): 3-12m(반경)
(수동/적외선 리모컨 조정)
작동 온도: -10°C-+40°C
작동 습도: <93%RH
감지 동작 속도: 0.6-1.5m/s

센서의 LED:
1. 전원을 30초 동안 켜면 일반 유도 상태로 들어갑니다. 이 시간 동안 LED 표시등은 1초에 한 번씩 깜박입니다.
2. 장치가 감지 신호를 수신하면 한 번 켜집니다.

기능
럭스 조정:
LUX는 주변의 조도를 나타냅니다. LUX 조정 손잡이를 조정하면 다음을 선택할 수 있습니다.
센서를 인덕션에 넣고 싶은 조도. 자신에게 맞는 습관을 선택하세요.
20LUX 솔루션의 선택 사항 중 일부가 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 손잡이를 최대로 조정하는 한 언제든지 유도 조명을 선택합니다.

시간 조정:
시간 조정 손잡이는 센서가 빛을 감지한 후 시간을 조정하는 데 사용되며, 유도 후 지연 시간을 사용자가 합리적으로 선택할 수 있습니다.

센서 정보

손잡이 설정
① SENS : 감지범위를 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최소로 돌리면 3m, 최대로 돌리면 12m입니다.
②TIME : 부하작업 시간 설정을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최대 설정 시 시간 설정은 약 12분입니다. 미니로 전환하면 임펄스( ) 모드가 됩니다. 임펄스 모드에서 단시간 모드로 전환하려면 LED가 세 번 깜박이면 괜찮을 때 시계 반대 방향으로 조금 돌리십시오.
③ LUX : 작업등을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최소로 설정하면 약 10LUX의 조명 제어 이하에서만 작동하고, 최대로 설정하면 모든 조명 제어를 작동할 수 있습니다.
참고: 이 감지 거리 값은 키가 1.6m~1.7m이고 중간 크기이며 걷는 속도가 1.0~1.5m/초인 인체로 측정됩니다. 키, 체형, 보행 속도가 변경되면 감지 거리도 변경됩니다.

주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.

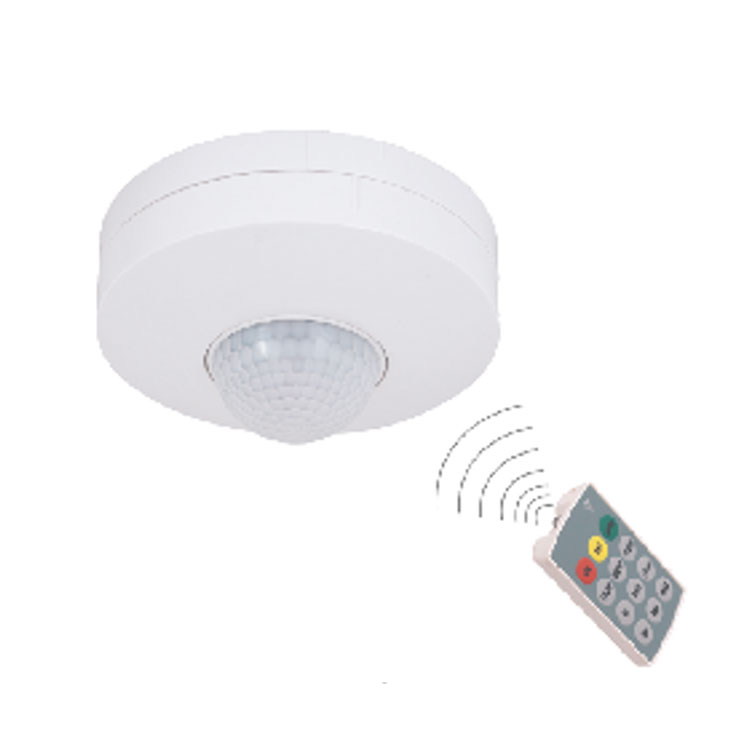

리모콘
15키 리모컨을 선택할 때 아래 지침을 자세히 읽어보시면 더 많은 기능을 찾으실 수 있습니다.

기능:
ON-ON 모드, ON 모드에서는 센서의 LED 표시기가 1초에 한 번씩 깜박이고, 연결된 부하는 6시간 동안 계속 작동한 후 자동으로 AUTO 모드로 전환됩니다.
참고: TIME이 on 위치로 설정되면 ON을 눌러도 ON 모드로 들어가지 않습니다.

자동 자동 감지 모드: 신호가 감지되면 센서의 LED 표시등이 한 번 깜박입니다.
참고: TIME이 on위치로 설정되면 ON을 누르면 AUTO 모드로 들어가지 않습니다.

UNLOCK – UNLOCK을 누르고 설정을 시작합니다. 아무 설정도 하지 않으면 시스템이 2분 후에 잠기므로 설정을 수정할 수 없습니다. 설정을 수행하면 마지막 설정 후 5초 후에 시스템이 잠기므로 설정을 수정할 수 없습니다.

SENS-감도 설정, MIN,6m,8m,MAX를 선택할 수 있습니다.
TIME-설정 시간 지연, 10",2',6',12'를 선택할 수 있습니다.
LUX-작업등 설정, 10,50,150,2000(LUX)을 선택할 수 있습니다.
위 항목을 모두 선택한 후 OK 또는 SEND를 눌러 설정을 시작하면 센서가 컨트롤러 설정으로 작동합니다.
참고: 컨트롤러 내부에는 모든 효과적인 설정을 기억할 수 있는 CMOS가 있습니다!

설치 지침
(1) 스위치를 끄기 전에 설치하십시오.
(2) 상단 커버를 시계 반대 방향으로 돌려서 떼어내고 하단 커버를 고정하는 나사를 조입니다.
(3) 나사를 사용하여 선택한 위치에 하단 커버를 설치합니다(예: ①).
(4) 연결 와이어 다이어그램에 따라 전원 와이어와 부하 와이어를 센서의 연결 라인 열에 연결합니다.
(5)센서 상단 커버의 버튼을 닫고 시계 방향(②처럼)으로 돌려 조이면 설치가 완료됩니다.

메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에 장애물이나 움직이는 물체가 있어서 감지에 영향을 미치지 않아야 합니다. 에어컨, 중앙난방 등 기온 변화 구역 근처에 설치를 피하세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.

일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하십시오.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.

감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동 방향이 올바른지 확인하세요.

센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

본 매뉴얼은 본 제품의 프로그래밍 내용에 대해 업데이트가 있을 경우 공지하지 않습니다.
취급설명서의 내용을 당사의 허가 없이 다른 목적으로 복제하는 것은 엄격히 금지되어 있습니다.
