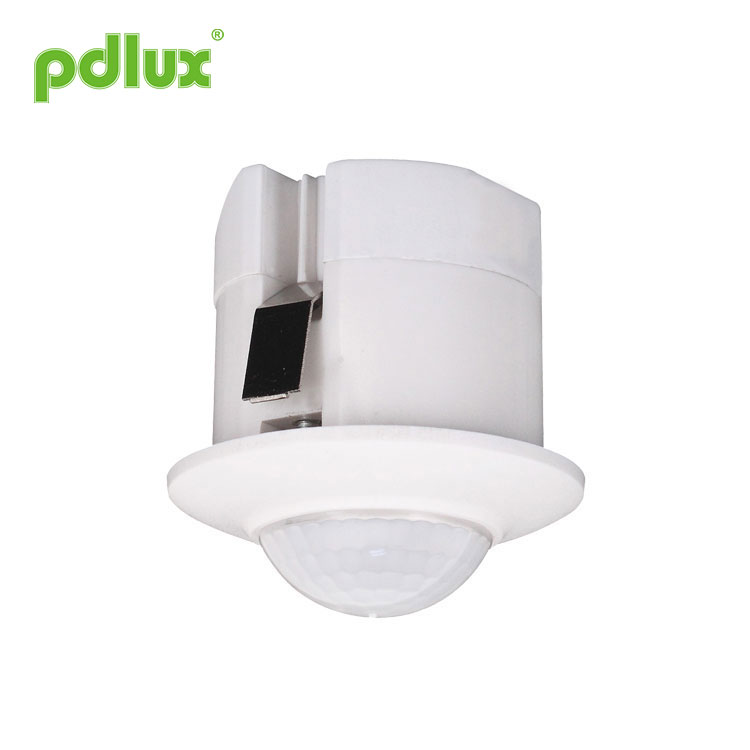

미니 천장 점유 적외선 모션 센서
미니 천장 점유 적외선 모션 센서를 구입해 주셔서 감사합니다. 고객의 모든 요청은 24시간 이내에 답변됩니다.
모델:PD-PIR121-Z
문의 보내기
PD-PIR121-Z 적외선 센서 지침
제품정보
|
이 미니 천장 점유 적외선 모션 센서는 고급 디지털 제어 적외선 초전기 지능형 센서 제품입니다. MCU를 사용하여 스위치 정보를 정확하게 계산하고 사인파의 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 로드가 켜져 있습니다. 정현파 영점에서는 정현파 고전압을 켤 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기를 방지합니다. 현재 전기 부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프 및 형광등에는 모두 용량이 다른 커패시터가 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번 내에 계전기가 파손될 가능성이 높습니다. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧고 부하 전류가 작은 이유입니다. |
 |
이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다. 최신 제어 방식의 양산형 센서 기술로 어떤 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.
이 제품에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전은 최대 100V-277V의 작동 전압과 <0.5W의 대기 전력 소비를 갖습니다. 원칙적으로 용량성 강압 버전은 단일 전압만 가질 수 있으며 대기 전력 소비는 >0.7W입니다. 제품을 선택할 때 고려하셔야 합니다.
명세서
|
전원: 220-240VAC 50/60Hz 정격 부하: 220W.모든 부하 시간 설정: 8S-8Min(조정 가능) 조명 제어: <10LUX~2000LUX(조정 가능) 감지 범위(22°C): 최대 3m(반경)(조정 가능) |
감지 각도: 360° 설치 높이: 2.5m~4.5m 작동 온도: -10~+40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도: <93%RH |
센서 정보
기능
감지분야 : 감지분야는 상하좌우 서비스분야로 구성되며, 소비자의 희망에 따라 선택 가능합니다. 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 그러나 "달" 위치(최소)로 조정하면 10lux 미만의 조명 제어에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
시간 지연은 연속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)

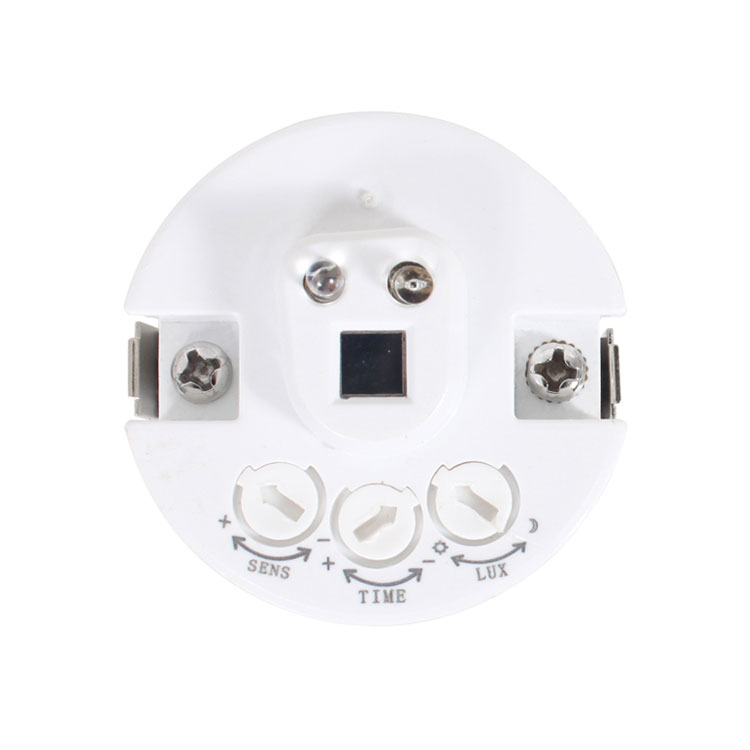

조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 증가합니다. 노브를 시계 반대 방향으로 돌리면 값이 감소합니다.
시간 전위차계(TIME): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 지연 시간은 8분입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 지연 시간은 8초입니다.
감도 전위차계(SENS): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 거리는 3m(반경)입니다.
설치(다음 다이어그램 참조)
전원을 끄십시오.
나사형 튜브를 전원 코드와 제어 라인에 설치합니다.
결선도에 따라 센서에 전원과 부하를 연결합니다.
|
시험 ① SENS : 감지범위를 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최소로 돌리면 1m, 최대로 돌리면 6m입니다. ② TIME : 부하작업 시간 설정을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최대로 설정 시 시간 설정은 약 8분, 최소로 설정 시 시간 설정은 약 8초입니다. ③ LUX : 작업등을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최소로 설정하면 약 10LUX의 조명 제어 이하에서만 작동하고, 최대로 설정하면 모든 조명 제어를 작동할 수 있습니다. |
 |
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
설치에 주의하세요
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
주목
1. 센서를 사람이 주로 움직이는 부위에 맞추세요.
2. 보다 정확한 조도 설정을 얻으려면 센서 면을 주변 조명의 위치에 유지하십시오.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 초과됩니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
