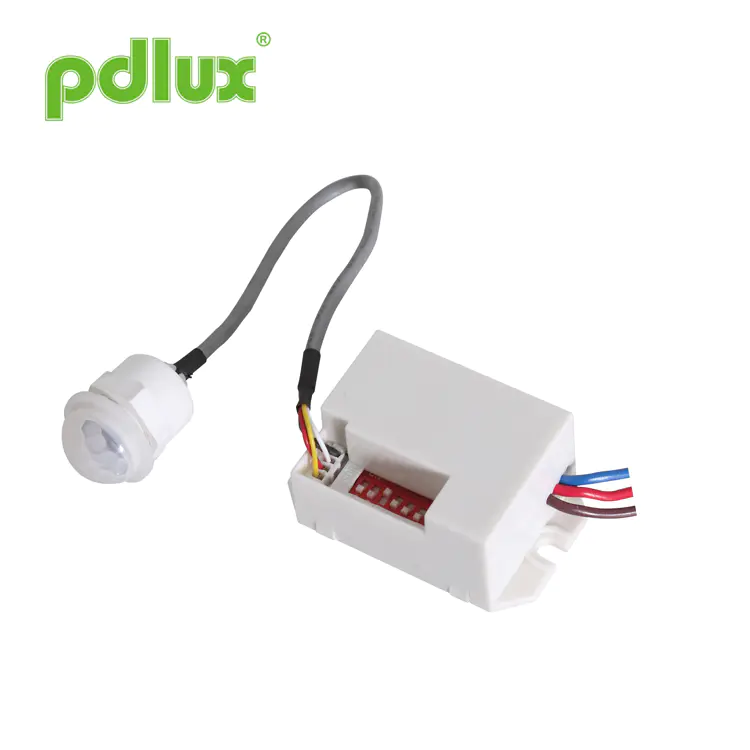

미니 적외선 모션 센서 스마트 스위치 DC 12V 검출기

 명세서

입력	12 ± 1V DC	범위 감지	8m (22 ° C) (조절 가능)
산출	최대 12V DC, 2.5A / 30W	검출 각도	100 °
가벼운 제어	<10 ~ 2000LUX (조정 가능)	작업 온도	-10 ~+40 ° C
시간 설정	5s 、 30s 、 1 분 、 3 분 、 5 분 8 분 (조절 가능)	작동하는 습도	≤93%RH

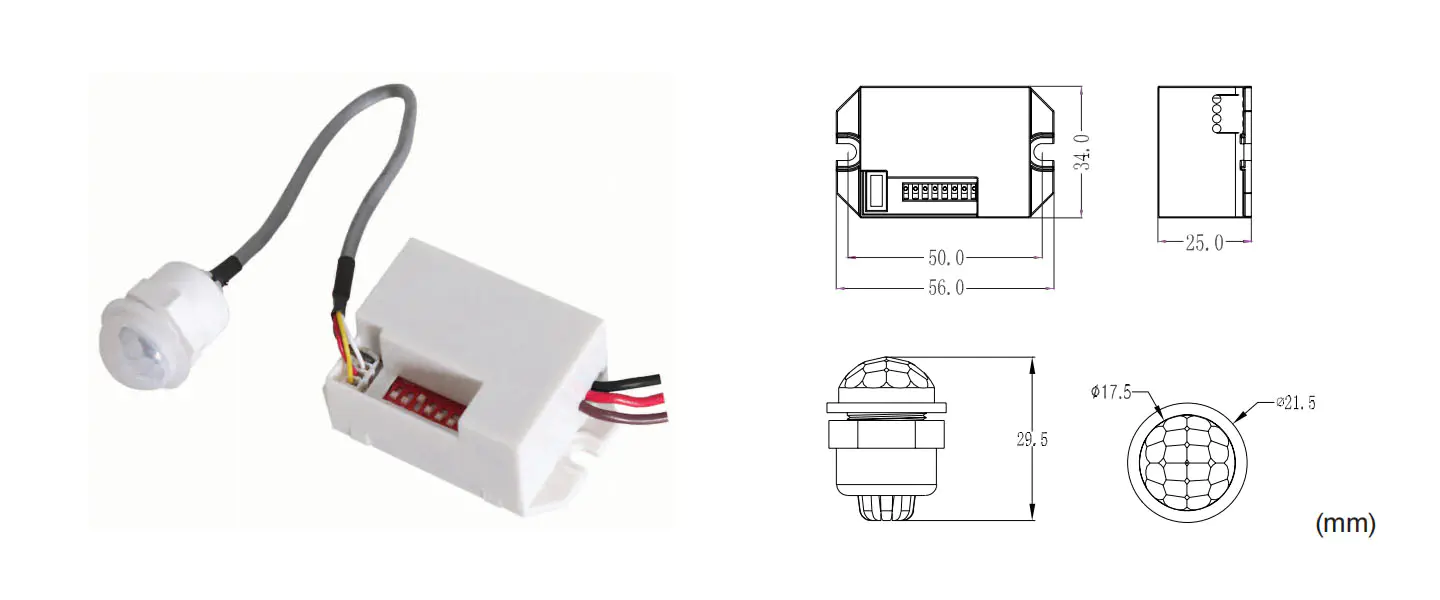

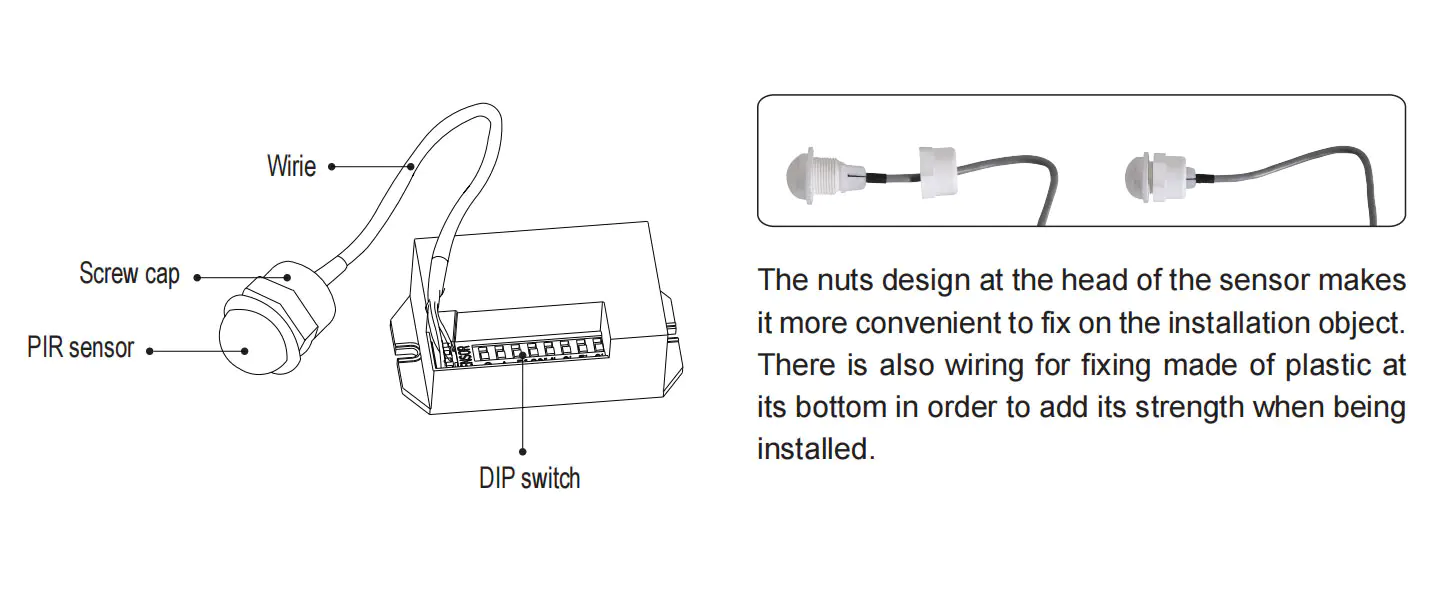

각 부분의 이름

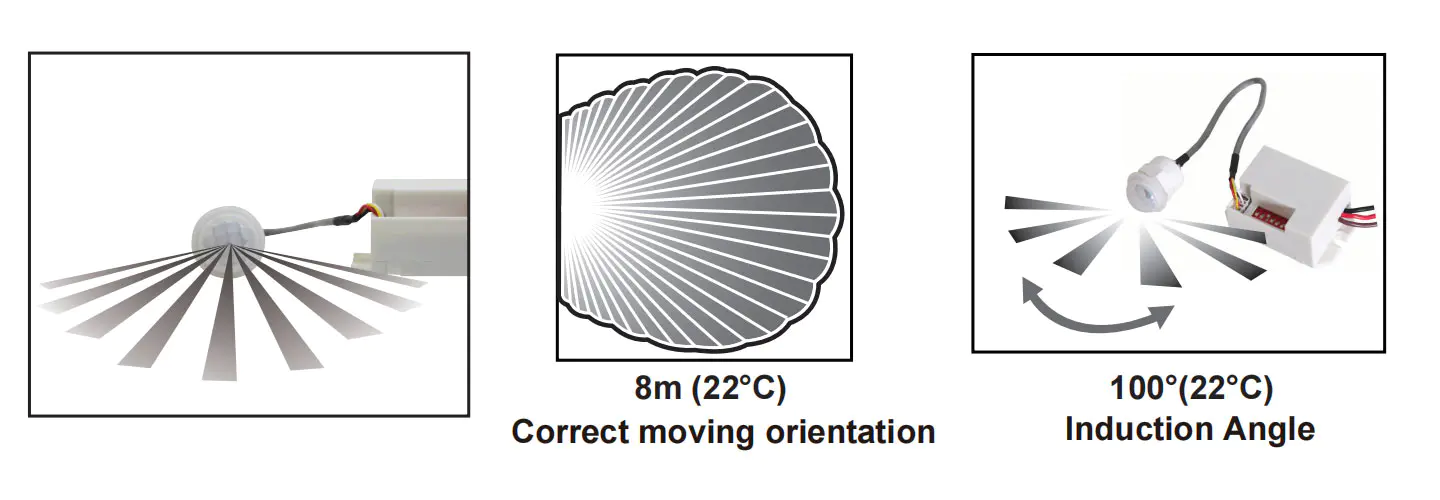

센서 정보

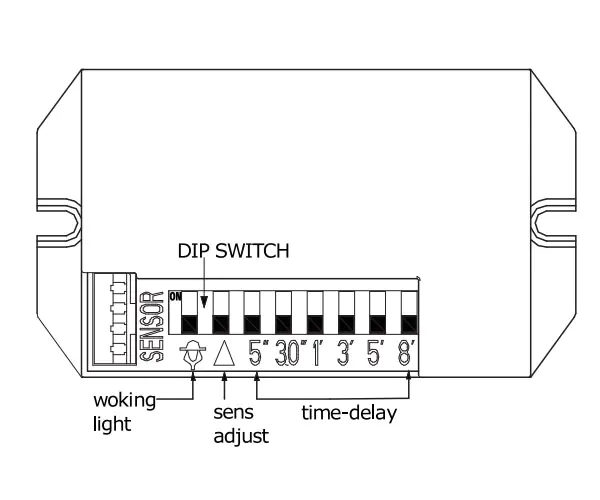

기능

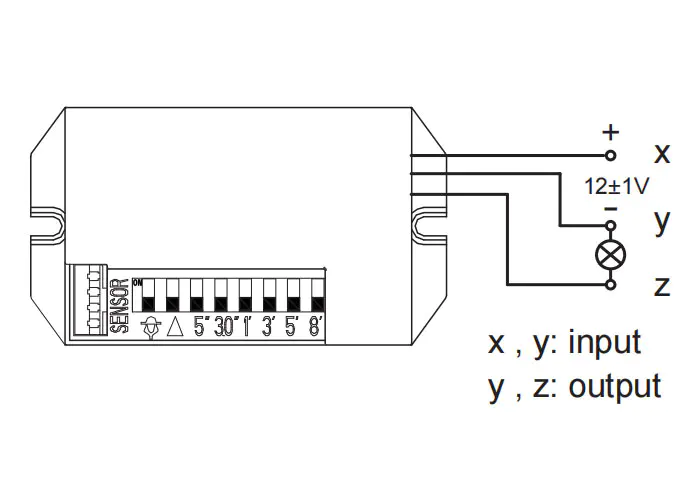

연결 와이어 그림

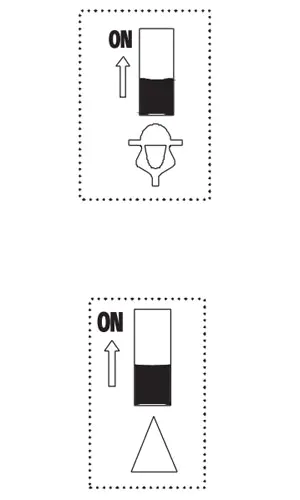

딥 스위치 설정

주목

이 제품을 사용하면 필요한 적절한 위치에 민감도를 조정하십시오. 제품이 작동하지 않도록 감도를 최대로 조정하지 마십시오. 일반적으로 잘못된 움직임으로 인해 감도가 너무 높기 때문에 바람이 불고 잎과 커튼, 작은 동물, 잘못된 움직임으로 잘못된 움직임 전력망 및 전기 장비의 간섭에 의해. 모든 제품은 제품을 이끌지 않습니다 정상적으로 일하십시오!
제품이 정상적으로 작동하지 않으면 민감도를 낮추십시오. 적절하게 테스트하십시오.

시험

· 딥 5 ″에서 위치에 있고 다른 위치는 원래 위치에 있습니다.
· 전원 켜기 전원 끄기, 하중이 꺼진 후 센서는 안정적인 작업 상태로 들어갑니다.
· 한 번 감지하면로드가 켜지고 5 초 후에 자동으로 꺼집니다.
· 슬라이드 dip ()에서 위치에있는 경우, 낮에 테스트하고, 감지하고, 하중이 켜지지 않으며, 불투명 한 물체로 감작 저항을 덮고, 다시 한 번 느끼고, 하중이 켜지고, 5 초 후에는 회전합니다. 오프 오프전.

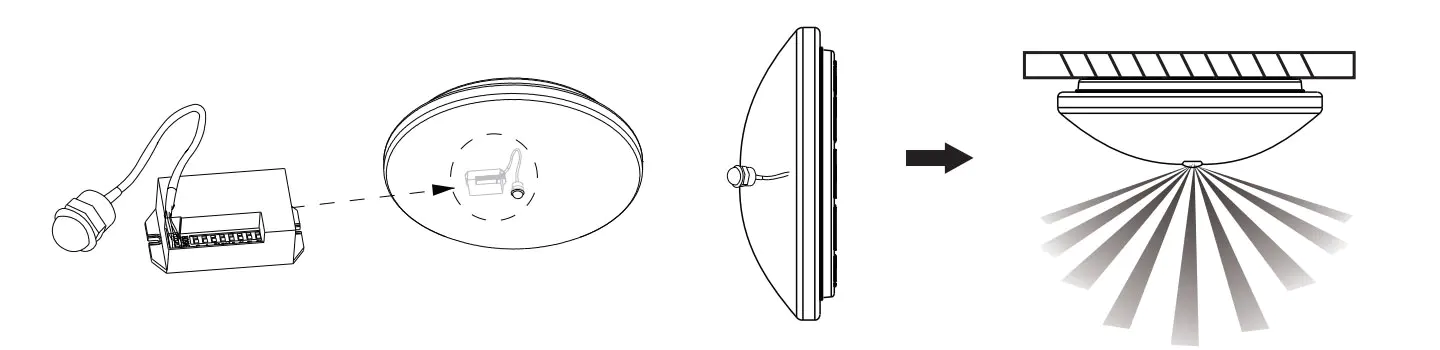

경우에

실내, 복도 및 공공 건설에 설치할 수 있습니다.
비금속 재료로 장치 내부에 설치됩니다.
예를 들어, 하나의 일반 조명에서 자동 센서 램프까지 센서를 추가하십시오.

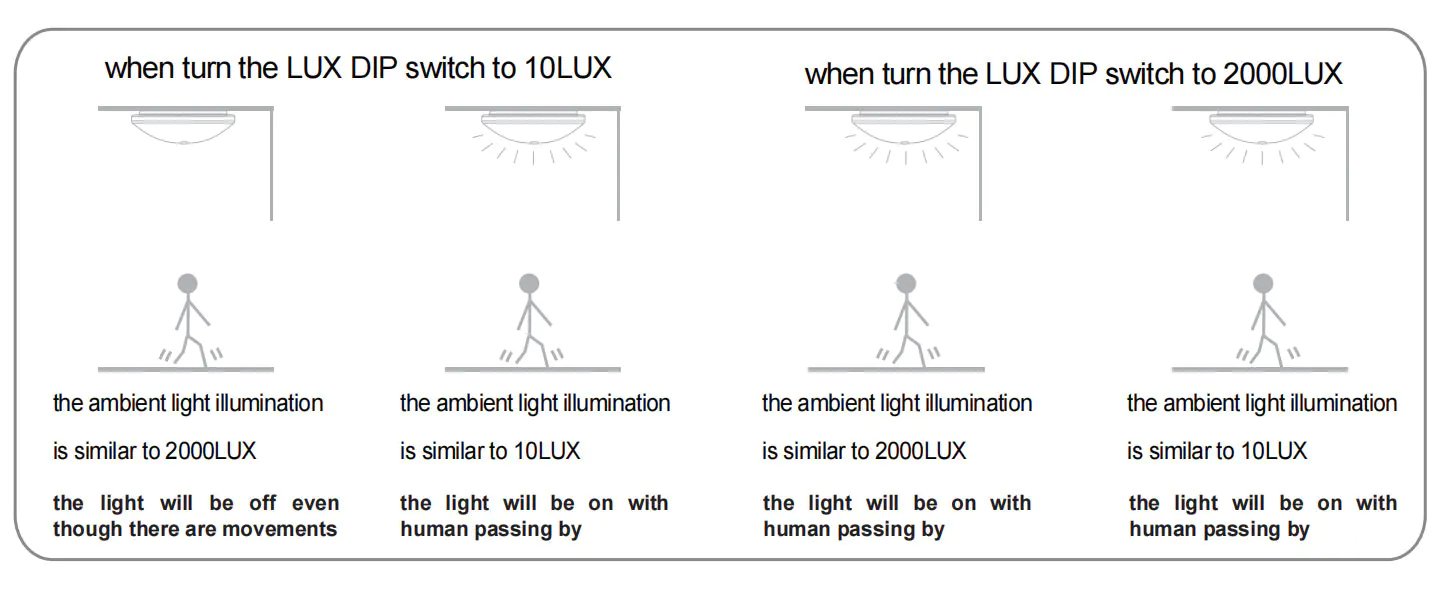

조명 제어의 작동 원리

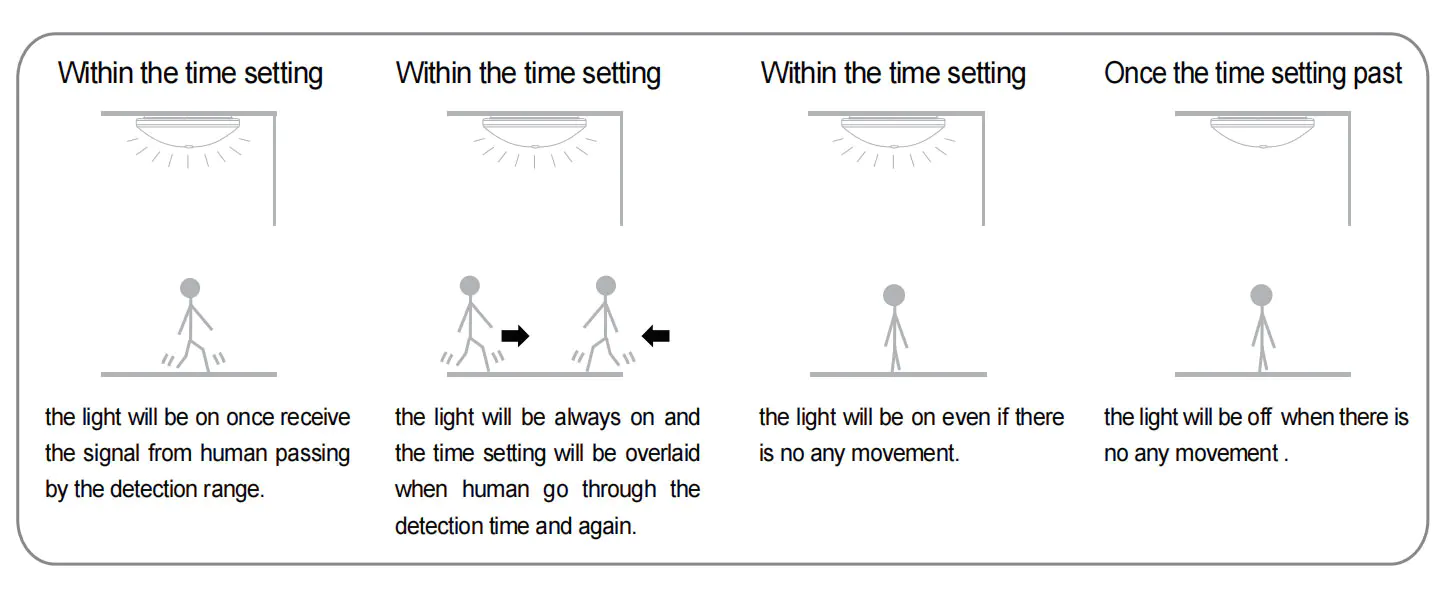

시간 설정의 운영 원리

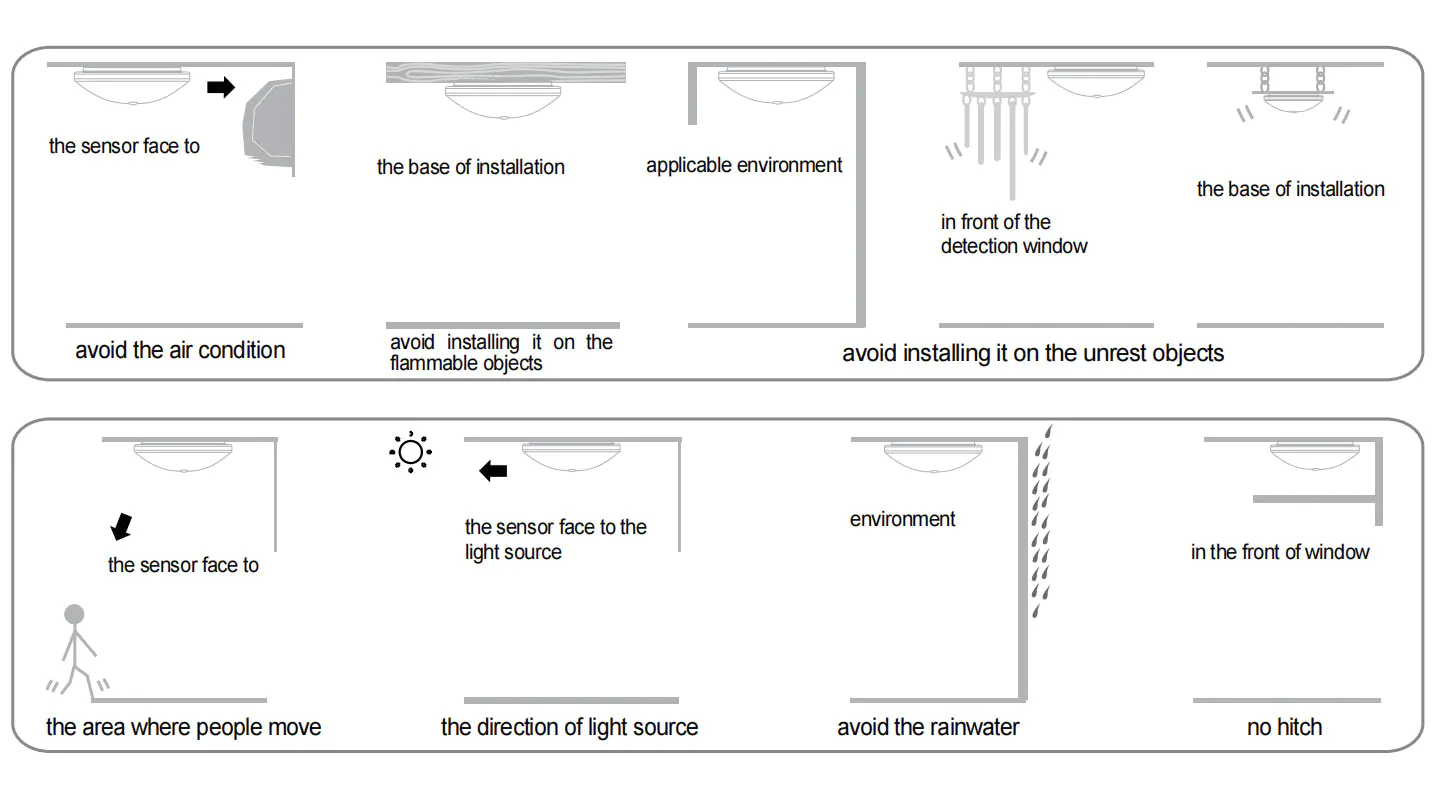

설치에주의하십시오

주목

· 설치 인원은 전기 기술자 또는 상관 관계 경험이 있어야합니다.
· 태양이 빛나고 전류 및 온도 변화, 예를 들어 에어컨, 공기 따뜻한 곳에 장치를 설치하지 마십시오.
· 스웨이 객체를 설치 기지로 선택하지 마십시오.
· 감각 범위 앞에는 감지에 유입되도록 장애물이나 움직이는 물체가 없어야합니다.

주목

1. 센서를 대면으로 인간이 일반적으로 움직이는 지역으로 유지하십시오.
2. 훨씬 더 정확한 조명 설정을 얻으려면 센서면을 주변 광의 위치로 유지하십시오.
3. 시간 지연 내에서 신호를 다시 감지하면 시간 지연이 과도하게 거짓말을합니다.

● 다른 환경에서 사용되는 경우 감도를 가장 높은 것으로 조정하지 마십시오.
그것은 쉽게 오작동으로 이어질 수 있기 때문입니다.
● 사본 설치로 확인하십시오.
● 설치 및 제거 작업 전에 전원 공급 장치를 차단하십시오.
● 안전 목적으로 전력을 차단했는지 확인하십시오.
● 부적절한 운영으로 인해 손실이 발생했으며 제조업체는 책임을지지 않습니다.
우리는 제품 품질과 신뢰성을 홍보하기 위해 최선을 다하고 있지만, 모든 전자 구성 요소는 비효율적이 될 수있는 특정 확률을 가지고있어 약간의 문제를 일으킬 것입니다. 설계시, 우리는 중복 설계에주의를 기울이고 안전 할당량을 채택하여 문제를 피했습니다.
이 지침은 우리의 허가없이 다른 목적으로 복사해서는 안됩니다.
