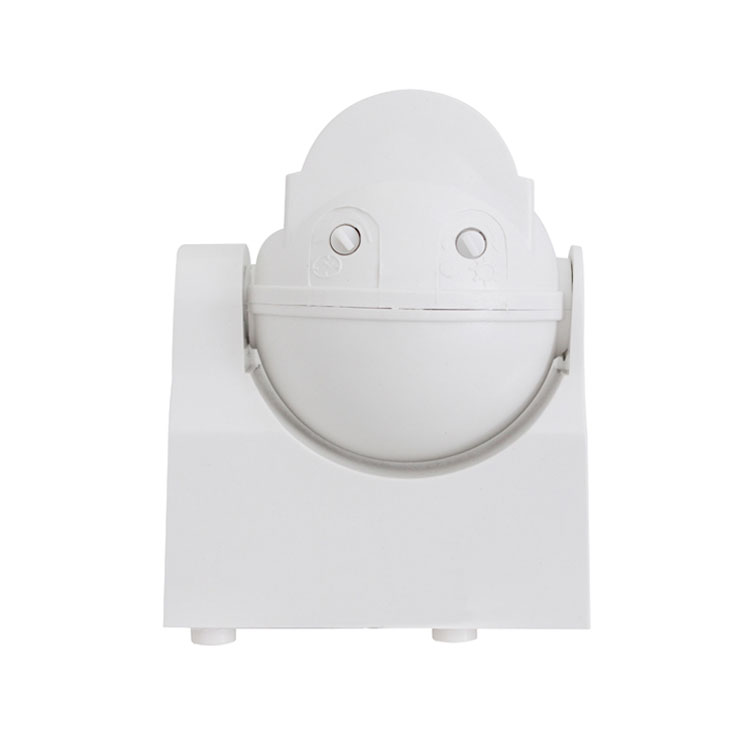

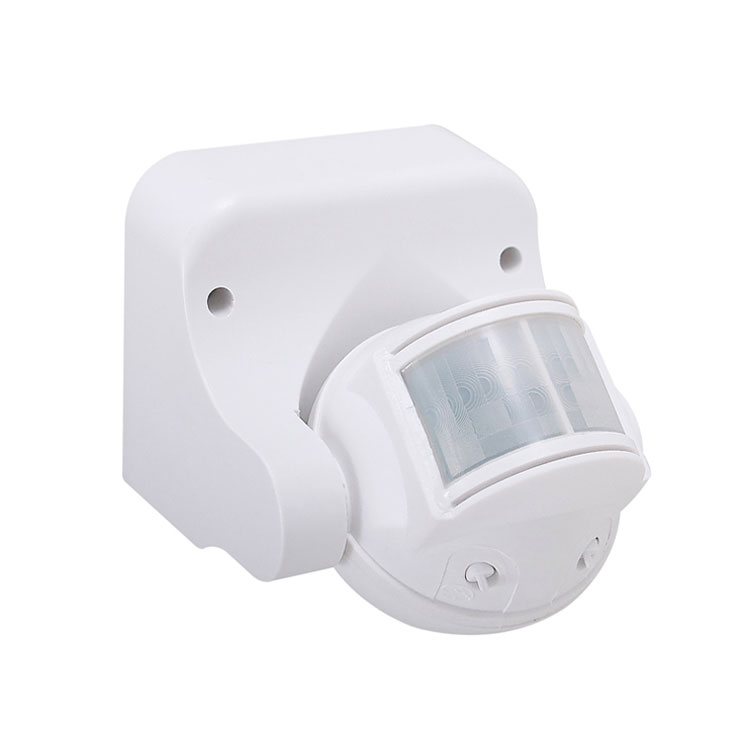

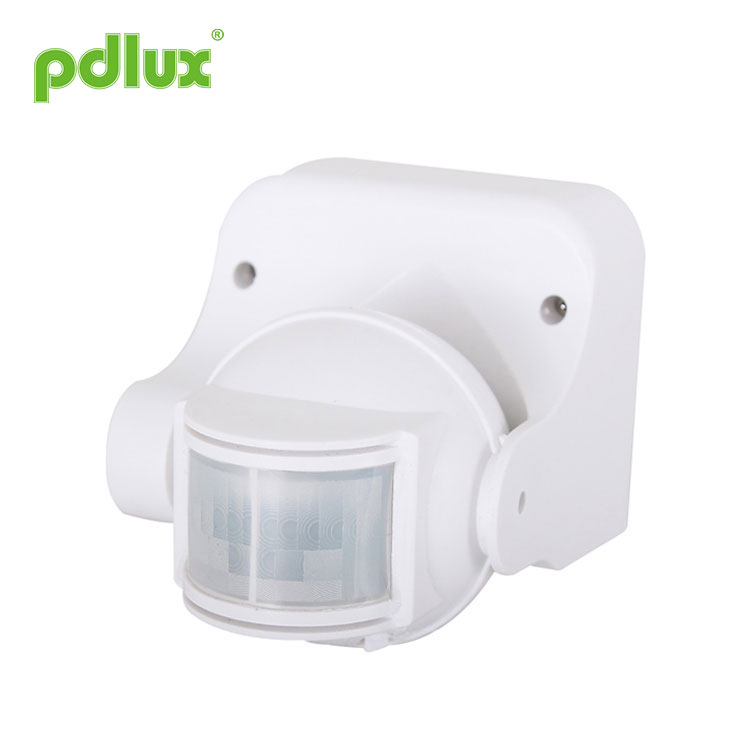

적외선 센서 PD-PIR108 지침
제품 정보
모션 센서는 우수한 감도 감지기, 집적 회로 및 SMT를 채택한 새로운 에너지 절약 스위치입니다. 자동, 편리, 안전, 에너지 절약, 실용적인 기능을 모두 모았습니다. 넓은 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 필드에 들어가면 즉시 로드를 시작하고 자동으로 낮과 밤을 식별할 수 있습니다. 설치가 매우 편리하며 사용 범위가 매우 넓습니다. 전원 표시와 감지 표시 기능이 있습니다.
|
명세서 전원: 100V/AC-130V/AC 220V/AC-240V/AC 전원 주파수: 50/60Hz 정격 부하:800W.최대 텅스텐(100V/AC-130V/AC) 1200W.최대 텅스텐(220V/AC-240V/AC) 300W.최대 형광등(220V/AC-240V/AC) 150W.최대 형광등(100V/AC-130V/AC) 시간 설정: 최소 8sec±3sec Max7min±2min(조정 가능) |
조명 제어: <3LUX~2000LUX(조정 가능) 감지 각도: 180° 140° 110° 감지 범위: 최대 12m(<24°C) 작동 온도:-10~40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도:<93%RH 설치 높이:0.5m~3.5m 소비전력:0.45W(정적 0.1W) |
센서 정보
기능
감지 필드: 감지 필드(다음 다이어그램 참조)는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성되며 소비자의 희망에 따라 선택할 수 있습니다. 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 소비자는 PD-PIR108이 작동할 때 주변 조명을 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 밤과 낮에 작동할 수 있습니다. "달" 위치로 조정된 경우 3LUX(최소). 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 동시에 센서의 감지 및 전력이 정상인지 여부를 보여줄 수 있습니다.
시간 설정은 계속 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에서 다시 한 번 시간을 계산할 수 있습니다. (시간 설정).
시간 설정 조정 가능: 소비자의 희망에 따라 설정 가능합니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
설치(다음 다이어그램 참조)
전원을 끄십시오.
바닥에 있는 못을 나사로 풀어냅니다. 와이어 구멍을 엽니다. 전원선과 부하선은 바닥에 천공되어 있습니다.
부풀린 나사로 바닥을 선택한 위치에 고정합니다.
스케치 다이어그램에 따라 전원과 부하를 연결 와이어 열에 연결하십시오.
바닥에 센서를 고정한 후 못을 나사로 고정하고 전원을 켜면 테스트할 수 있습니다.
시험
조명 조절 손잡이를 시계 방향으로 최대치(태양)로 돌리고, 시간 손잡이를 시계 방향으로 돌려 최소치로 돌립니다.
전원을 켜면 부하가 작동하지 않고 표시등이 4초에 한 번씩 깜박입니다. 5~10초 후 부하가 작동되고 표시램프가 1초 간격으로 2번 깜박입니다. 인덕터 신호가 없는 조건에서 부하는 5~30초 이내에 작동을 멈추고 표시 램프는 4초 동안 한 번 계속 깜박여야 합니다.
첫 번째가 나온 후 5~10초 후에 다시 감을 잡는다. 로드가 작동해야 하며 표시 플래시 속도는 1초에 2배입니다. 로드는 5~15초 이내에 작동을 멈춰야 합니다.
조명 조절 손잡이를 시계 반대 방향으로 최소한 돌립니다. 3LUX 미만으로 조정하면 부하 정지 후 인덕터 부하가 작동하지 않아야 합니다. 불투명한 물체(수건 등)로 감지 창을 가리면 부하가 작동합니다. 인덕터 신호가 없는 조건에서 부하가 5~15초 내에 작동을 중지해야 합니다.
|
노트 전기 기술자 또는 숙련된 사람이 설치할 수 있습니다. 불안한 대상은 설치 기준면으로 볼 수 없습니다. 감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다. 예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오. 설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오. |
 |
몇 가지 문제와 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 감지 후 표시 램프 속도가 빨라지는 경우.
d: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이를 확인하세요.
e: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용 시 민감도를 최대값으로 조정하지 않는 것이 좋습니다.
제안: 오작동을 방지하려면 최대 감도를 설정하지 말고 적절한 거리에 민감한 장치를 설치하고 조정하십시오.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 비효율적이어서 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
