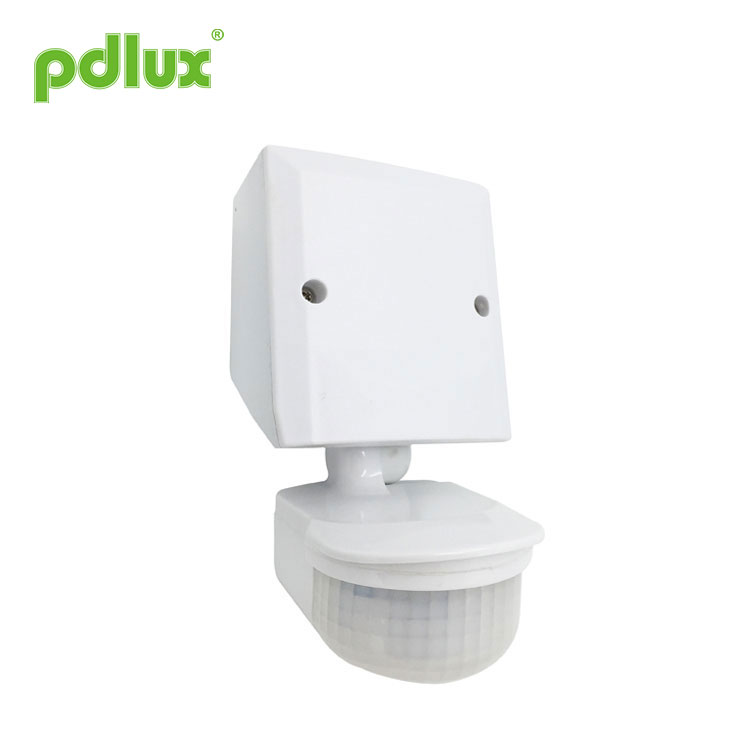

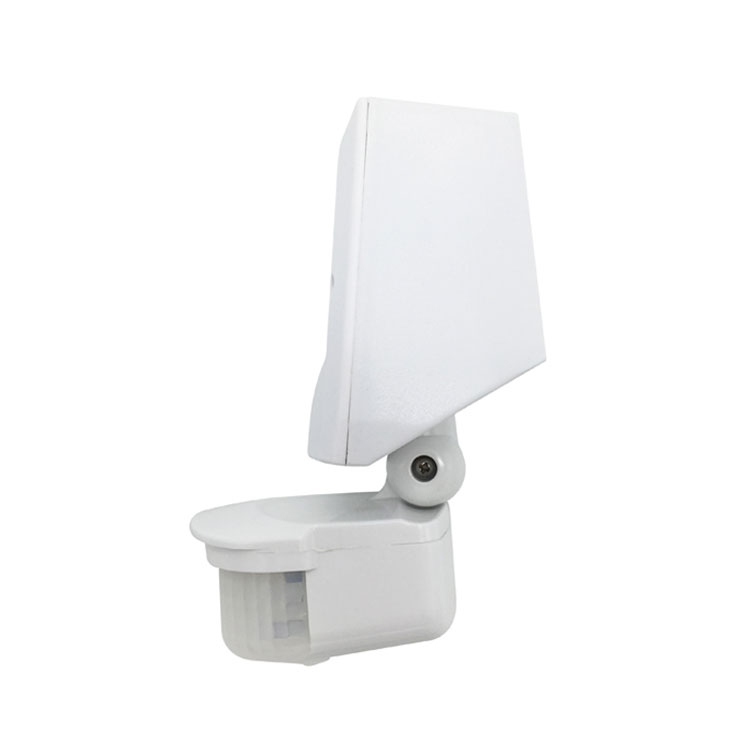

실외 IP65 PIR 모션 센서 스위치
우리 공장에서 실외 IP65 PIR 모션 센서 스위치를 구입하시면 안심하실 수 있으며 최고의 애프터 서비스와 적시 배송을 제공해 드리겠습니다.
모델:PD-PIR152J
문의 보내기
PD-PIR152J 적외선 센서 지침
IP 65
요약
실외 IP65 PIR 모션 센서 스위치는 PIR 센서 스위치로 인간의 적외선 에너지를 제어 신호 소스로 활용하고 작동해야 할 조명을 결정하고 자동으로 조명을 켜고 끄는 것을 제어합니다. 감지 필드에 들어가면 센서가 작동하도록 트리거하면 표시등이 켜집니다. 감지 필드를 벗어나 설정 시간에 도달하면 조명이 꺼집니다. 주변 조명 조명을 자동으로 감지하고 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 주변 조명 조명이 설정 값 미만이면 조명이 켜지고 작동합니다. 설정 값을 초과하면 조명이 작동을 중지합니다. 센서가 트리거될 때 시간 지연이 올 때까지 조명이 켜집니다. 일정한 신호가 감지되면 시간이 중첩되고 조명이 계속 켜져 있습니다. 실내, 복도 및 공공 건물에 설치할 수 있습니다.
명세서
|
전원: 220-240V/AC 전원 주파수: 50Hz 정격 부하: 1200W Max.tungsten 최대 300W 형광등 시간 설정: 5S-(7±2)Min (조정가능) 조명 제어: <10LUX~2000LUX(조정 가능) 감지 범위: 최대 10m |
감지 각도: 180° 보호 수준: IP65 설치 높이: 1.5m~2.5m 작동 온도: -10~+40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도: <93%RH |
일반제품과 비교해서
감지 엔젤은 일반 제품의 길이가 길고 감지 거리가 넓습니다.
기능
낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 그러나 "달" 위치(최소)로 조정되면 10lux 미만의 조명 제어에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
시간 지연은 연속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)
조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 감소합니다. 노브를 시계 반대 방향으로 돌리면 값이 증가합니다.
시간 전위차계(TIME): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 지연 시간은 9분입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 지연 시간은 5초입니다.
플래시 기능: 센서가 유용한 신호를 감지하면 표시등이 깜박입니다. 유용한 신호가 감지되지 않으면 표시기가 깜박이지 않습니다.
설정 방식: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
 |
(1)시간 설정 5초(시계 반대 방향으로 완전히 회전)부터 9분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. |
메모:조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
 |
(2)조광 설정 <10~2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 방향으로 완전히 돌리면 약 10럭스, 시계 반대 방향으로 완전히 돌리면 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다. |
|
설치 I. 오른쪽 그림과 같이 선을 연결합니다. N – 파란색 L – 갈색 L' – 빨간색(적외선 센서에서 나온 것) 파란색과 갈색을 전원에 연결 파란색과 빨간색을 부하에 연결합니다. |
 |
|
II. 1. 연결선 상자의 나사를 풀고 상자 뚜껑을 떼어냅니다. 2. 결선도에 따라 센서에 전원과 부하를 연결합니다. 3.다음 그림과 같이 선택한 위치에 센서를 고정합니다. 4. 뚜껑을 덮고 나사를 조여주세요. |
 |
|
시험 1. 설치 후, 시간 손잡이(1)를 반시계 방향으로 끝까지 돌려 전원을 켜주세요. 조명 조절 손잡이(2)를 시계 반대 방향으로 최대 값까지 돌립니다. 2. 전원을 켜면 30초 후에 불이 켜집니다. 꺼진 후 5초 후에 다시 의미를 알아보세요. 3. 모든 상태가 양호할 경우 시간 조정 손잡이를 사용하여 조명 기간을 원하는 대로 조정할 수 있으며 조명 제어 손잡이를 사용하여 주변광을 조정할 수 있습니다. |
 |
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
주목
1. 센서를 사람이 주로 움직이는 부위에 맞추세요.
2. 훨씬 더 정확한 조도 설정을 얻으려면 센서 면을 주변 조명 위치로 유지하십시오.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 초과됩니다.
4. LUX 손잡이: 작업 조건의 휘도. 손잡이가 "+"로 전환되면 하루 종일 감지할 수 있음을 의미하고, 손잡이가 "-"로 전환되면 휘도 <10 LUX 이하에서만 작동합니다.
5. TIME 노브: 작업이 끝날 때까지 조명이 서서히 켜지고 신호가 전혀 없는 기간입니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리 회사는 항상 고품질의 제품 생산에 중점을 두고 있습니다. 일부 부적절한 작동이나 일부 구성 요소의 고장으로 인해 제품이 작동하지 않을 수 있습니다. 제품이 유효하지 않으면 제조업체나 소매업체에 문의하세요. 이 지시는 현재 상황에 따라 준수됩니다. 변경사항이 있는 경우 제조업체에서 공지할 것입니다.
해당 내용은 제조사의 허가 없이 복제하거나 복제할 수 없습니다.
