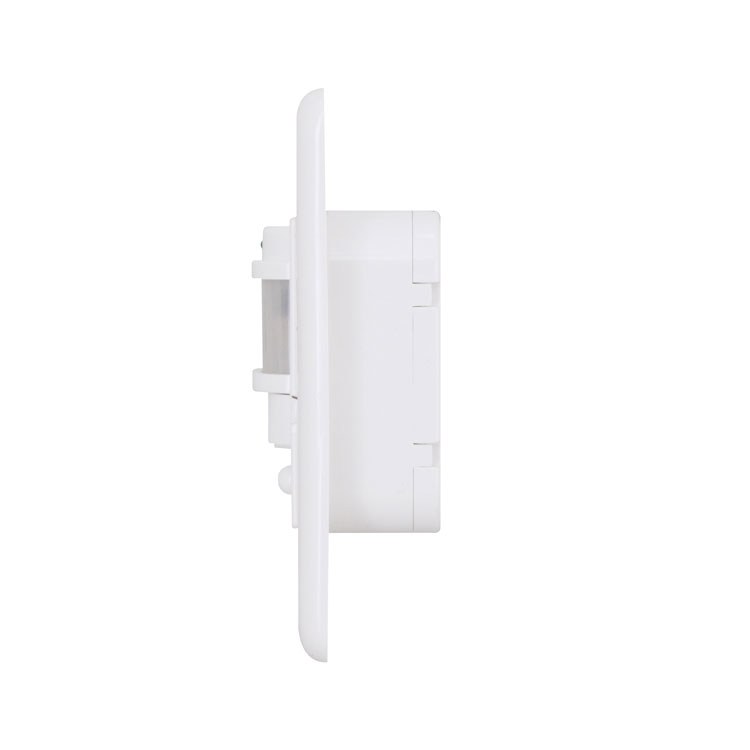

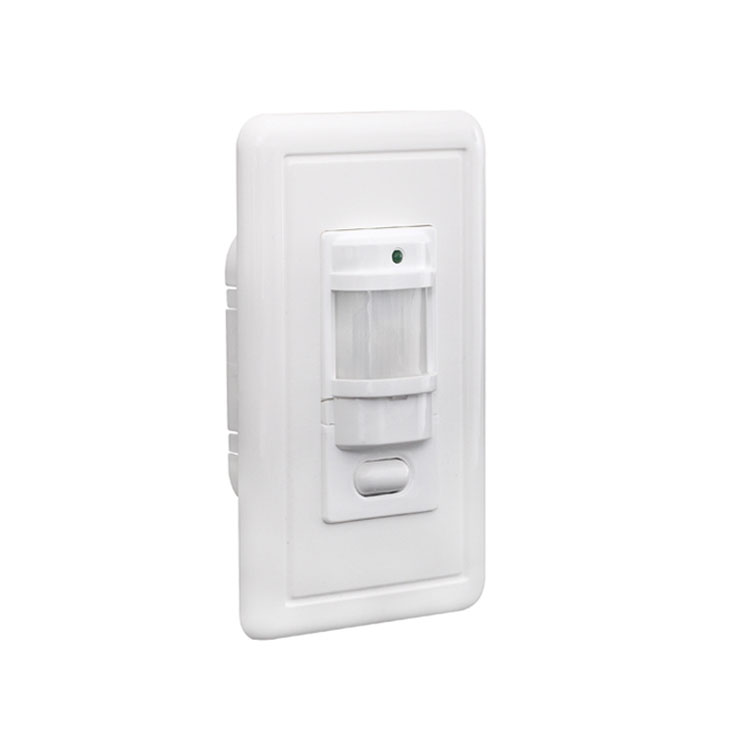

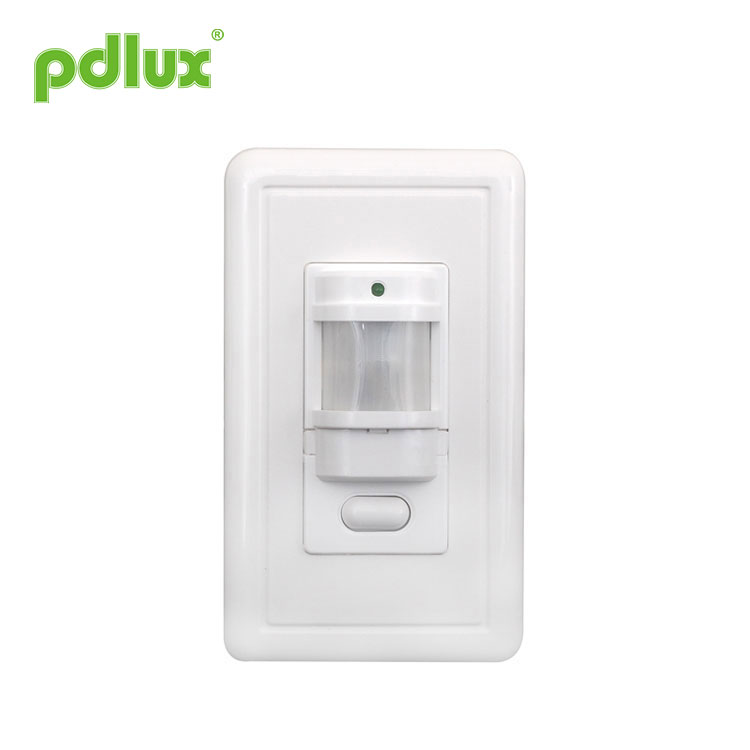

모델:PD-PIR133B
문의 보내기
적외선 모션 센서 PD-PIR133B 지침
제품 정보
통과된 적외선 센서는 새로운 에너지 절약 스위치입니다. 그것은 집적 회로, 우수한 감도 검출기 및 SMT를 채택합니다. 자동, 편리, 안전, 에너지 절약 및 실용적인 기능이 통합되어 있습니다. 넓은 감지 범위는 상하, 좌우 서비스 영역으로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 영역에 들어가면 제어된 부하를 즉시 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 사용 범위가 넓습니다. 설치가 매우 편리합니다. 전원 표시와 감지 표시 기능이 있습니다.
사양
|
전원: 100V/AC-130V/AC 220V/AC-240V/AC100V/AC-240V/AC 전원 주파수: 50/60Hz 조명 제어: <20LUX 정격 부하:800W 최대 텅스텐(110V/AC) 1200W 최대 텅스텐(220V/AC) 최대 80W 형광등(110V/AC) 최대 120W 형광등 (220V/AC) 감지 범위: 최대 9m(22℃) |
시간 설정: 최소:8초±3초 최대:7min±2min 감지 각도: 140° 180° 작동 온도:-10~+40℃ 작동 습도:<93%RH 설치 높이: 1m~1.6m 소비전력:0.45W(정적 0.1W) 감지 동작 속도: 0.6~1.5m/s |
센서 정보
기능
감지 필드: 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다.
그러나 감지 필드의 이동 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 생산 전에 설정되었습니다. 하지만 20LUX 미만의 주변광에서만 작동할 수 있습니다.
전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 따라서 감지 및 전력이 정상인지 보여줍니다.
시간 지연이 연속적으로 추가됩니다. 첫 번째 유도 후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(설정 시간)
시간지연 조정 : 소비자의 희망에 따라 설정 가능합니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.
스위치 : 밀어 넣으면 “AUTO” 상태, 밀어 넣으면 “OFF” 상태가 됩니다.
설치: (다음 다이어그램 참조)
전원을 끄세요
전원 및 부하 와이어는 연결 와이어 다이어그램에 따라 센서와 연결됩니다.
보드 페이스를 떼어냅니다. 센서가 선택한 위치에 고정됩니다.
보드 표면을 덮은 후 전원을 켜고 테스트할 수 있습니다.
시험
보드 표면을 떼어낸 후 시간 손잡이를 시계 반대 방향으로 최소한으로 돌립니다.
전원을 켜면 제어 부하가 작동하지 않고 표시 램프가 4초마다 한 번씩 깜박입니다. 하중은 10초 이내에 작동해야 하며, 감지창을 불투명한 물체(수건 등)로 가리면 표시 램프가 1초마다 2회 깜박일 수 있습니다. (빛은 감지 창을 투사할 수 없습니다). 유도 신호가 없는 조건에서 부하는 5~30초 이내에 작동을 멈춰야 합니다. 동시에 표시 램프는 4초마다 한 번씩 계속 깜박여야 합니다.
첫 번째가 꺼진 후 감지 창을 덮는 데 5~10초 정도 소요됩니다. 부하가 작동하고 표시 램프가 1초마다 2번 깜박입니다. 로드는 5~15초 내에 작동을 멈춥니다.
전원을 켠 후 20LUX 이하의 주변광에서 테스트하면 부하가 5~10초 이내에 작동해야 합니다. 부하가 작동을 멈춘 후에는 센서 부하가 작동하지 않아야 합니다. (부하가 작동 중일 때 지속적인 인덕터 신호를 수신하면 센서가 계속 작동합니다.) 다시 감지하면 부하가 작동하는 것입니다.
인덕터 신호가 없는 조건에서 부하가 5~15초 이내에 작동을 멈추는 것은 정상입니다.
|
노트 전기 기술자 또는 숙련된 사람이 설치할 수 있습니다. 불안한 대상은 설치 기반으로 볼 수 없습니다. 감지창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다. 온도 변화 구역(예: 에어컨, 중앙 난방 장치 등) 근처에 설치하지 마십시오. 설치 후 장애를 발견한 경우 안전을 위해 케이스를 열지 마십시오. 제품이 가지고 있는 기능과 설명 내용에 차이가 있을 경우, 제품을 우선적으로 고려해 주시길 바라며, 추가로 안내드리지 못해 죄송합니다. |
 |
몇 가지 문제와 해결 방법
1. 부하가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 부하가 좋다면.
씨. 유도 후 표시등 속도가 빨라지는 경우. 속도가 빨라지면 스위치가 "자동" 위치에 있는지 확인하십시오.
디. 작업등이 주변광과 일치하는지 확인하십시오.
2. 감도가 좋지 않습니다.
ㅏ. 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
비. 주변온도를 확인해주세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인해주세요.
이자형. 움직이는 방향이 올바른 경우.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 영역에 지속적인 센서 신호가 있는 경우.
비. 시간 지연을 가장 길게 설정하는 경우.
씨. 힘이 지시에 일치하는 경우에.
디. 센서 근처의 온도가 변하는 경우. (에어컨, 중앙난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
