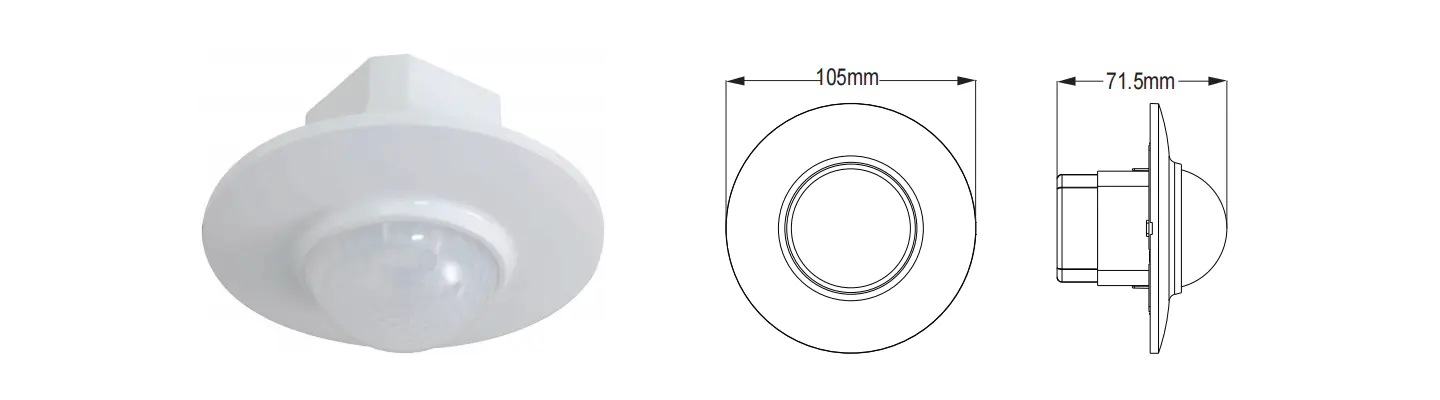

PD-PIR200A 360° 천장 적외선 동작 센서
이 제품은 새로운 에너지 절약 스위치로 우수한 감도 검출기, 집적 회로 및 SMT를 채택합니다. 자동화, 편리한 안전, 에너지 절약, 실용적인 기능을 모두 모았습니다. 내부의 하나의 감지기는 넓은 범위의 감지 영역을 구성하고 인간의 적외선 에너지를 제어 신호 소스로 활용하며 감지 영역에 들어가면 즉시 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 파워쇼 및 쇼 감지 기능을 보유하여 설치가 쉽고 널리 사용됩니다.
문의 보내기
요약
명세서
| 전원 | 220-240VAC/100-130VAC | 전원 주파수 | 50/60Hz |
| 저항 부하 | 최대 1200W 최대 230V/600W 110V | 시간 설정: | 최소: 8±3초 최대: 7±2분(조정 가능) |
| 감지 각도 | 360° | 감지 범위(22°C) | 최대 8m(직경) (조정 가능) |
| 조명 제어 | <3LUX-일광(조정 가능) | 작동 온도 | -10°C~+40°C |
| 소비전력 | 0.45W(정적 0.1W) | 설치 높이 | 2.5~3.5m |
| 감지 모션 속도 | 0.6-1.5m/초 | 작동 습도 | <93%RH |
참고: 서로 다른 하중을 병렬로 사용하는 경우 하중의 특성을 완전히 이해해야 합니다. 특히 돌입 전류가 큰 부하는 릴레이에 조기 손상을 초래할 수 있습니다. 인덕터 내부. 사용 중인 부하에 대해 상당한 불확실성이 있는 경우 업그레이드된 돌입 전류를 견딜 수 있도록 특별히 설계된 버전을 맞춤 설정할 수 있습니다.

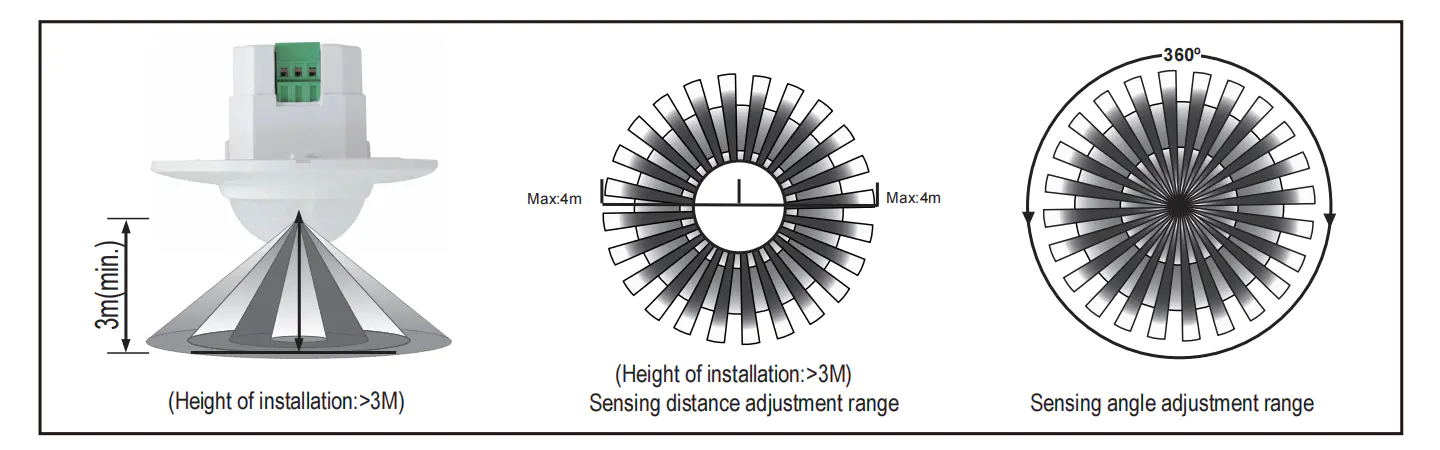

센서 정보
기능
·설치 위치 및 감지 영역에 따라 감지 범위를 설정할 수 있습니다.
·감지 표시: 신호를 수신하면 LED가 초당 2번 깜박입니다.
·시간 설정이 계속 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 처음 설정한 나머지 부분에서 다시 한 번 시간을 계산하여 기본으로 설정합니다.(시간 설정)
·시간 설정 조정: 원하는 대로 설정할 수 있습니다. 최소값은 8±3초이고 최대값은 8±3초입니다. 7±2분

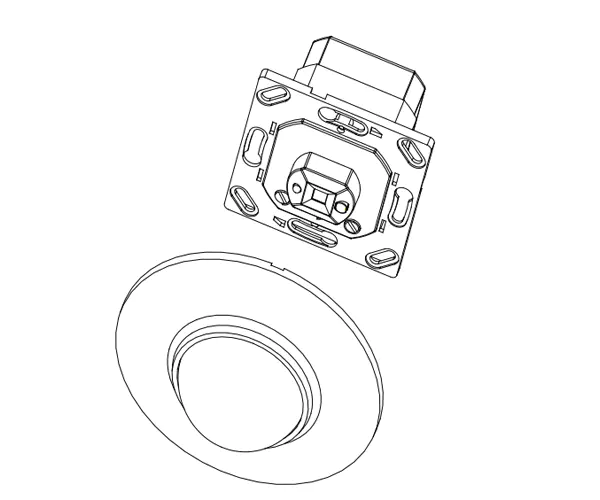

설치
(2) 오른쪽 그림과 같이 센서를 열고 센서 패널을 떼어냅니다.
(3) 연결 그림에 따라 전원 및 부하선을 센서의 연결 단자에 연결합니다.
(4) 노브 설정에 따라 LUX,TIME,SENS를 설정합니다.
(5) 오른쪽 그림과 같이 정션박스에 센서를 고정하고 패널에 버튼을 누른 후 전원을 켜서 테스트할 수 있습니다.

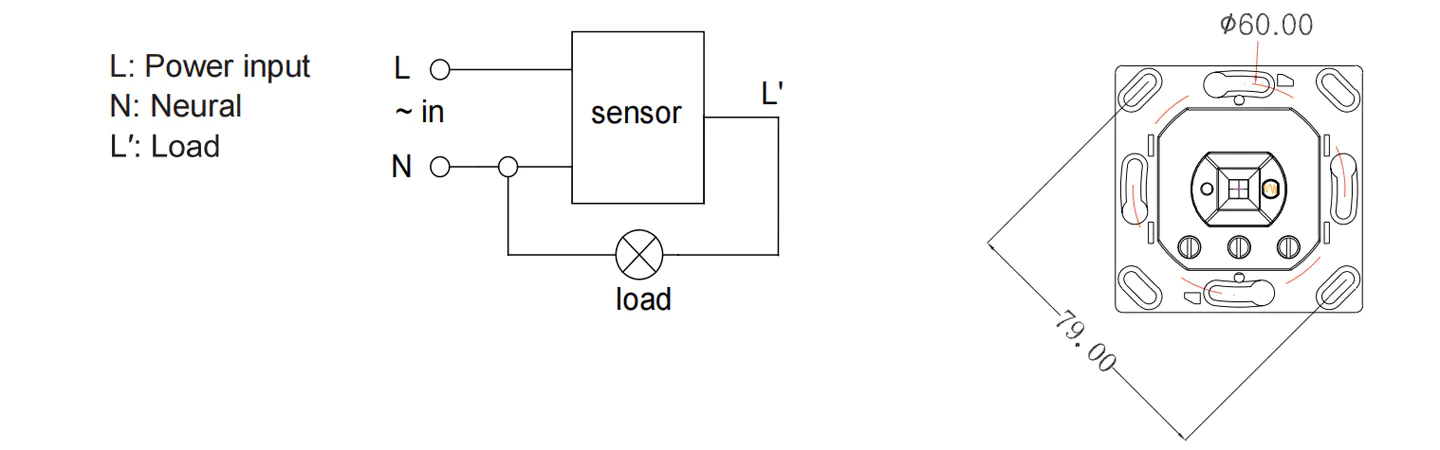

연결선 다이어그램

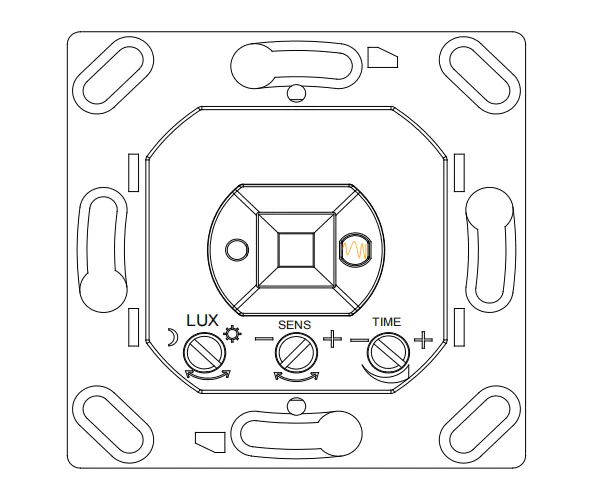

연결 스케치(오른쪽 그림 참조) 테스트
.시간 손잡이를 시계 방향으로 최소로 돌리십시오.
·전원을 켤 때 부하가 작동하지 않습니다. 5~10초 후에 부하가 작동하고 LED가 매초 두 번 깜박입니다. 유도가 없는 조건에서는 부하가 5~30초 이내에 작동을 멈추고 LED가 꺼집니다.
·소등된 후 5~10초 후에 다시 감지하면 로드가 작동해야 하며 깜박이는 속도가 초당 2회이면 로드는 5~15초 내에 작동을 멈춥니다.
·LUX 손잡이를 시계방향으로 최소한으로 돌립니다. 3LUX 이하의 환경에서 테스트할 경우 유도부하 정지 후 부하가 작동하지 않아야 합니다. 그러나 감지창을 불투명한 물체(수건 등)로 덮으면 부하가 작동합니다. 유도신호가 없는 조건에서는 5~15초 이내에 부하가 작동을 정지해야 합니다.
주의: 이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 제품이 작동하지 않도록 감도를 최대로 조정하지 마십시오. 일반적으로 잘못된 동작으로 인해 작동합니다. 감도가 너무 높기 때문에 바람에 흔들리는 나뭇잎과 커튼, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 동작을 쉽게 감지합니다. 그 모든 제품이 작동하지 않습니다 일반적으로!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
메모
불안한 물체에 설치하지 마십시오.
감지창 앞에는 감지에 영향을 미치는 방해물이나 움직이는 물체가 없어야 합니다.
에어컨, 중앙난방 등 기온 변화가 심한 곳 근처에는 설치하지 마세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a.전원과 부하 연결이 올바른지 확인하십시오.
b.부하가 양호한지 확인하십시오.
c.작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
a. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
b.주위 온도가 너무 높은지 확인하십시오.
c. 신호 소스가 감지 필드에 있는지 확인하십시오.
d. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e.이동 방향이 올바른지 확인하십시오.
센서는 자동으로 부하를 차단할 수 없습니다.
에이. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
기음. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 온도 변화가 센서 근처에 분명히 있는지 확인하세요.
·다른 환경에서 사용할 경우 감도를 최대로 조정하지 마십시오.
고장이 나기 쉽기 때문입니다.
●전문 설치를 통해 확인하시기 바랍니다.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 효과가 없을 가능성이 있어 문제를 일으킬 수 있습니다. 설계할 때 문제를 피하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다. 본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
