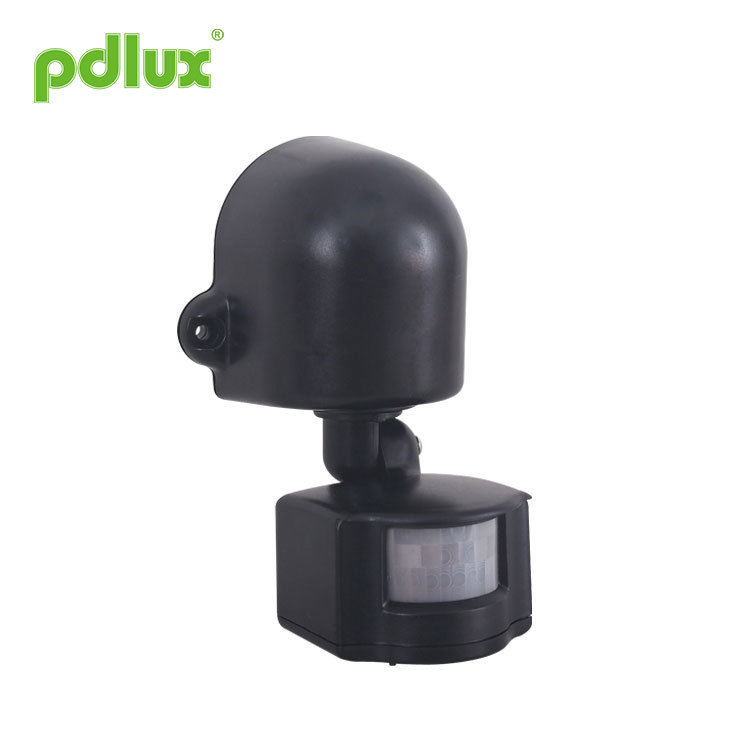

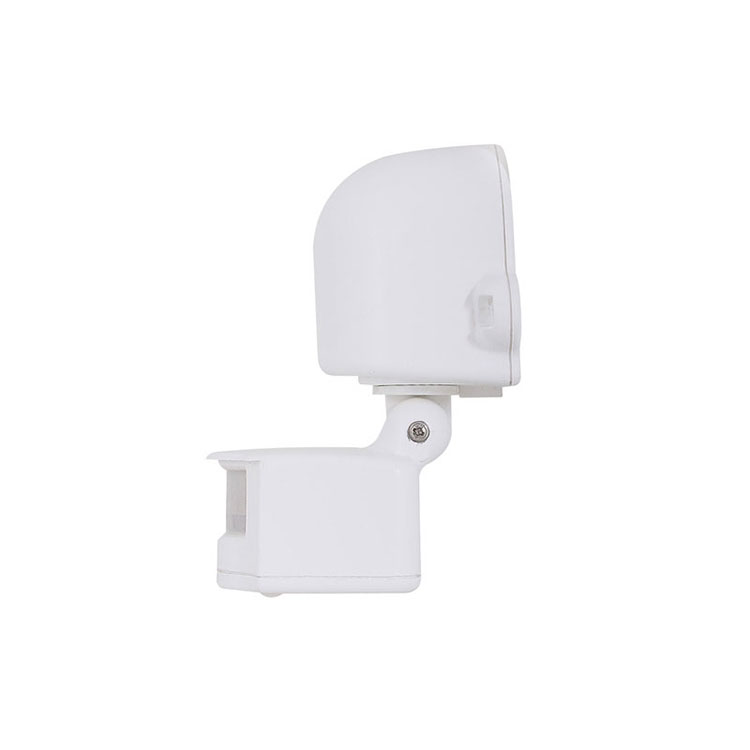

PIR 적외선 모션 센서 스위치
전문 제조 업체로서 우리는 PIR 적외선 모션 센서 스위치를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR137
문의 보내기
PD-PIR137 적외선 센서 지침
요약
PIR 적외선 모션 센서 스위치는 에너지 절약형 자동 스위치로, 누군가 올 때 램프를 켜고 떠날 때 램프를 끌 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 매우 안정적인 검출기, IC 및 SMD 기술을 채택하여 성능이 안정적이고 신뢰할 수 있습니다. 누군가가 감지 범위에 들어가면 적외선 센서가 부하 작업을 트리거하고 범위를 벗어나면 부하가 꺼집니다.
명세서
|
전원: 220-240V/AC 100-130V/AC 전원 주파수: 50/60Hz 정격 부하: 1200W 최대 텅스텐(220-240V/AC) 최대 300W 형광등(220-240V/AC) 800W 최대 텅스텐(100-130V/AC) 150W 최대 형광등(100-130V/AC) |
감지 각도: 120° 감지 범위:12m(최대)(22℃)(조정 가능) 시간 설정: 5초~10±2분(조정 가능) 조명 제어: <5LUX~일광(조정 가능) 작동 온도: -10℃-+40℃ 작동 습도: ≤93%RH 설치 높이 : 1.5~3m |
센서 정보
기능
낮과 밤을 자동으로 식별할 수 있으며, 더욱이 주변 조명을 자유롭게 조정할 수 있어 밤에는 자동으로 작동하고 낮에는 멈출 수 있습니다.
감지 범위는 지역에 따라 다양하게 조정될 수 있습니다.
시간 설정을 조정할 수 있습니다. 사용자는 현지 상황에 따라 조정할 수 있습니다.
연속 유도, 시간 지연이 자동으로 추가될 수 있습니다.
설치
1. 정션박스 뚜껑을 고정하는 나사를 풀고 뚜껑을 내립니다.
2. 연결 그림에 따라 와이어를 연결합니다. 와이어를 교차선 구멍에 넣습니다.
3. 접합 덮개를 덮고 나사를 조입니다.
4. 필요에 따라 설치 장소를 선택하고 연필로 두 개의 설치 구멍을 표시하십시오.
5. 표지판에 2개의 설치 구멍(Φ6mm, 높이 35mm)이 있습니다.
6. 두 개의 구멍에 플라스틱 팽창제를 치고 나사로 장치를 고정합니다.
시험
1. 설치 후 통전하기 전 시간손잡이(TIME)를 시계방향으로 최소로 돌리고 조도손잡이(LUX))를 시계방향으로 최대(태양)까지 돌린 후 감도손잡이(SENS)를 최대로 돌립니다.
2. 전기를 공급하십시오. 5초 후에 로드가 켜져야 합니다. 부하가 꺼진 후(유도 조건 없음) 5~10초 후에 부하가 켜져야 하며, 감지 신호가 없는 조건에서는 5초~10초 후에 꺼져야 합니다.
3. 모두 정상이면 시간 지연 손잡이를 돌려 원하는 조명 시간을 확인합니다. 조명 손잡이를 돌려 변경하세요
주변광; 감도 손잡이를 돌려 감지 거리를 조정하십시오.
4. 주의: 신호가 작동하는 한 제품은 지속적으로 감지할 수 있습니다. 제품을 주간(조도를 10lux 이하로 설정)에 테스트한 후 불투명 렌즈를 덮고 부하가 걸린 후 불투명을 벗고 자연광을 받으면 여기에서 지속적으로 감지할 수 있습니다. 부하가 작동을 멈춘 후에는 주변 광도가 10lux 미만인 경우에만 작동이 시작됩니다.
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
주의사항
1. 직사광선이 닿는 곳이나 기류 및 온도 변화가 뚜렷한 장소에는 설치를 피하십시오.
2. 날카롭고 딱딱한 물건이나 거친 오염물질이 감지창에 닿지 않도록 하세요.
일부 문제 및 해결 방법
1、부하가 작동하지 않습니다:
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업등 세트가 조명 제어에 해당하는지 확인하세요.
2, 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.
3、센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 근처의 온도가 눈에 띄게 변하는지 확인하세요.
● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오.
고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
