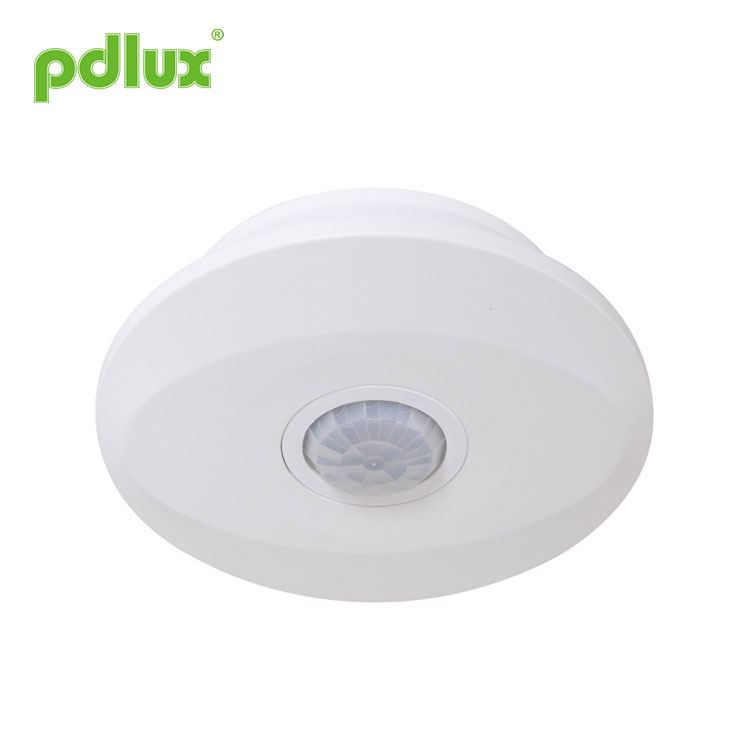

모델:PD-PIR130
문의 보내기
PD-PIR130 적외선 센서 사용법
요약
PIR 모션 존재 센서는 PIR 센서 스위치로 인간의 적외선 에너지를 제어 신호 소스로 활용하고 작동해야 할 조명을 결정하고 자동으로 조명을 켜고 끄는 것을 제어합니다. 감지 필드에 들어가서 트리거하면 센서가 작동하면 표시등이 켜집니다. 켜져 있을 때감지 필드를 벗어나 설정 시간에 도달하면 조명이 꺼집니다. 주변 조명 조명을 자동으로 감지하고 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 주변 조명 조명이 설정 값 미만이면 조명이 켜지고 작동합니다. 설정 값을 초과하면 조명이 작동을 중지합니다. 센서가 트리거될 때 시간 지연이 올 때까지 조명이 켜집니다. 일정한 신호가 감지되면 시간이 중첩되고 조명이 계속 켜져 있습니다. 실내, 복도 및 공공 건물에 설치할 수 있습니다.
|
명세서 전원: 220-240VAC 전원 주파수: 50Hz 정격 부하: 800W Max.tungsten 100W 최대 형광등 시간 설정: (8±3)S-(7±2)분(조정 가능) 조명 제어: <10LUX~2000LUX(조정 가능) |
감지 범위: 최대 1-4m(반경)(조정 가능) 감지 각도: 360° 설치 높이: 2.5m~3.5m 작동 온도: -10~+40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도: <93%RH |
센서 정보
기능
감지분야 : 감지분야는 상하좌우 서비스분야로 구성되며, 소비자의 희망에 따라 선택 가능합니다. 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 그러나 "달" 위치(최소)로 조정되면 10lux 미만의 조명 제어에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
시간 지연은 연속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)

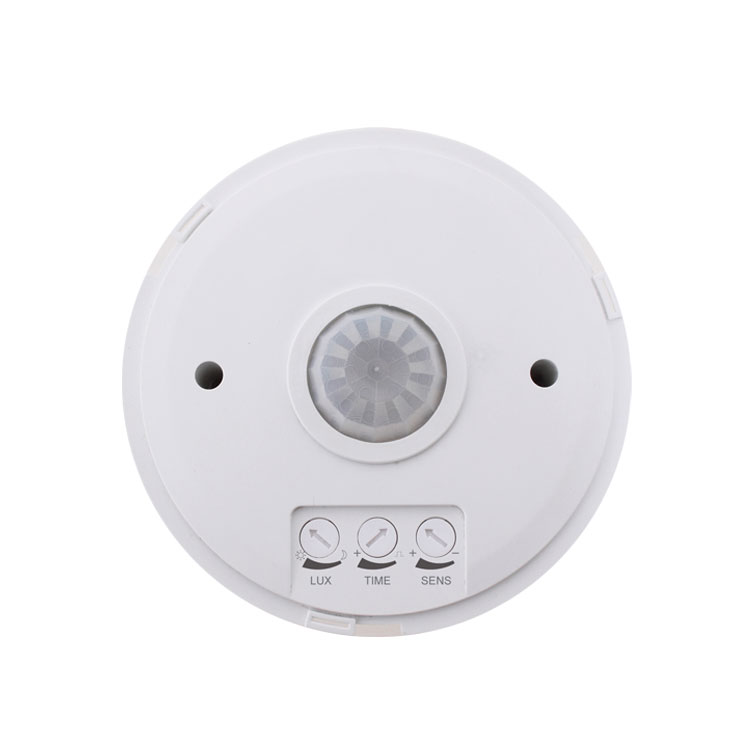

조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 증가합니다. 노브를 시계 반대 방향으로 돌리면 값이 감소합니다.
시간 전위차계(TIME): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 지연 시간은 (7±2)분입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 지연 시간은 (8±3)초입니다.
감도 전위차계(SENS): 손잡이를 시계 방향으로 돌리면 값이 증가하며 최대 거리는 4m입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 거리는 1m입니다.
설치순서
• 전원을 끄십시오.
• 뚫어 놓은 구멍에 플라스틱 확장나사를 두드려 제품의 베이스를 선택한 위치에 나사로 고정합니다. (그림 2와 같이)
• 연결 배선도에 따라 센서의 연결 배선 열에 전원을 연결합니다.
• 나사를 사용하여 센서를 베이스에 고정합니다(그림 3 참조).
• 센서 상단 커버를 올려놓고 시계방향으로 돌리면 “봉” 소리가 들리고 전원을 켜서 테스트합니다.
• 설치가 잘 되었습니다.
시험
1. 조명 제어 전위차계를 시계 방향으로 최대 값으로 돌리고, 시간 지연 전위차계를 시계 반대 방향으로 최소 값으로 돌리고, 감도 전위차계를 시계 방향으로 최대 값으로 돌립니다.
첫 번째 단계:1000 LUX 이상의 환경(주간)에서 센서 천장 테스트를 시작합니다. 사람들이 4미터 영역에서 수평으로 걸으면 센서가 신호를 감지하면 작동을 시작합니다. 그런 다음 사람들이 움직이지 않고 부하가 8±3S에서 작동을 멈춥니다.
두번째 단계:10 LUX 미만의 환경(야간)에서 첫 번째 단계를 반복합니다. 센서가 감지하기 시작합니다.
|
2. 조명 제어 전위차계를 시계 반대 방향으로 최소 값(야간 모드)으로 돌리고, 시간 지연 전위차계를 시계 방향으로 최대 값으로 돌리고, 감도 전위차계를 시계 반대 방향으로 최소 값으로 돌립니다. 첫 번째 단계:1000 LUX 이상의 환경(주간)에서 센서 천장 테스트를 시작하세요. 사람들이 1미터 범위에서 수평으로 걸어가면 센서가 감지하지 못합니다. 그런 다음 사람들이 움직이지 않고 부하가 8±3S에서 작동을 멈춥니다. 두번째 단계:10 LUX 미만의 환경(야간)에서 센서 천장 테스트를 시작합니다. 사람들은 1미터 영역에서 수평으로 걷습니다. 그러면 센서가 신호를 감지하면 센서가 작동하기 시작합니다. 그런 다음 사람들이 움직이지 않고 부하가 7±2분 안에 작동을 멈춥니다. |
 |
알아채다:본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼, 작은 동물 또는 전력망의 간섭으로 인한 잘못된 움직임을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하십시오. 전기 장비. 위에서 언급한 모든 사항은 오류 반응을 초래합니다.
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.
설치에 주의하세요
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
주목
1. 센서를 사람이 주로 움직이는 부위에 맞추세요.
2. 보다 정확한 조도 설정을 얻으려면 센서 면을 주변 조명의 위치에 유지하십시오.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 초과됩니다.
4. LUX 손잡이: 작업 조건의 휘도. 손잡이가 전환되면☼ 이는 하루 종일 감지할 수 있음을 의미하며, 손잡이가 전환되면 휘도 <10 LUX 이하에서만 작동합니다.
5. TIME 노브: 작업이 끝날 때까지 조명이 서서히 켜지고 신호가 전혀 없는 기간입니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 비효율적이어서 일부 문제를 일으킬 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
