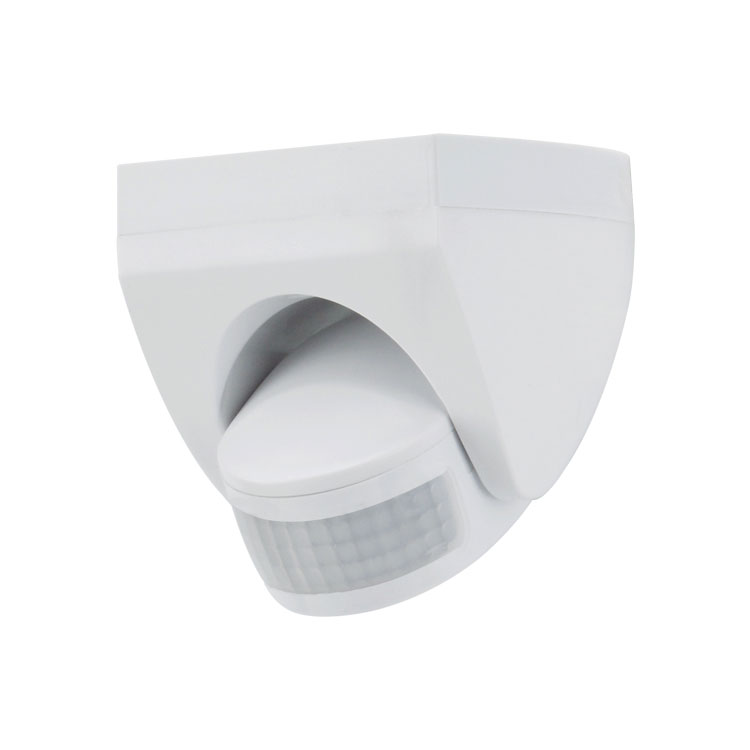

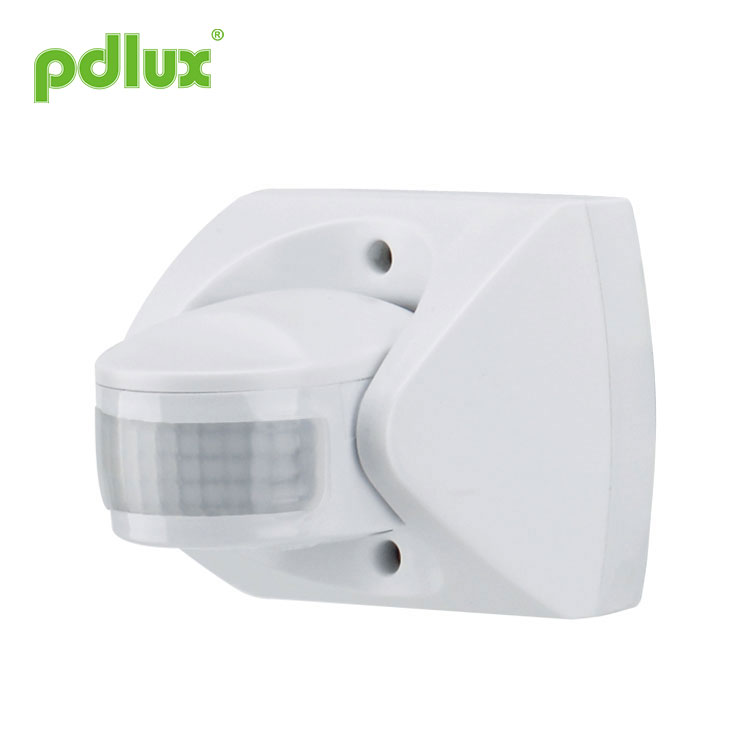

PD-PIR156 적외선 센서 지침
요약
이 PIR 모션 센서 감지기는 고급 디지털 제어 적외선 초전 지능형 센서 제품입니다. MCU를 사용하여 스위치 정보를 정확하게 계산하고 사인파의 영점에서 릴레이가 켜지도록 정확하게 제어하여 각 부하가 켜져 있습니다. 정현파의 영점에서는 정현파 고전압이 켜질 때 기존 제어 모드로 인해 발생하는 돌입 전류 문제를 방지합니다. 특히 고전압의 영향으로 대용량 커패시터에 의해 생성되는 대전류 손상 계전기가 발생합니다. 부하시 전압. 현재 전기 부하의 다양화로 인해 특히 LED 램프, 에너지 절약 램프 및 형광등에는 모두 정전 용량이 다른 커패시터가 있습니다. 이것은 릴레이에 있어서 재앙이다. 때로는 50W LED 램프가 80~120A의 서지 전류를 생성할 수 있습니다. 10A 일반 계전기는 돌입 전류의 3배만 견딜 수 있으며 며칠 또는 여러 번에 걸쳐 계전기가 파손될 가능성이 높습니다. 이것이 바로 시중에 판매되는 기존 센서의 수명이 짧은 이유입니다.
그리고 작은 부하 전류.
이 문제를 극복하기 위해 이 제품은 고급 디지털 정밀 계산을 채택하여 사인파의 전위가 0일 때 부하를 켜서 부하 서지 전류 문제를 해결하고 부하 용량을 크게 향상시키며 제품의 서비스 수명을 연장합니다. 양산형 센서 기술의 최신 제어 방식으로 어떤 부하라도 쉽게 제어할 수 있습니다. 중급 및 고급형 제품입니다. 기존 버전에 비해 비용은 증가하지만 제품의 신뢰성과 수명은 크게 늘어납니다. 이 제품은 마음의 평화를 선택하고, 안전을 선택하는 것과 같습니다.
이 제품에는 스위칭 전원 공급 장치 버전과 커패시터 강압 버전이 있습니다. 스위칭 전원 공급 장치 버전은 최대 100V-277V의 작동 전압과 <0.5W의 대기 전력 소비를 갖습니다. 원칙적으로 용량성 강압 버전은 단일 전압만 가질 수 있으며 대기 전력 소비는 >0.7W입니다. 제품을 선택할 때 고려하셔야 합니다.
명세서
|
전원: 220-240VAC,50Hz/60Hz 100-130VAC,50Hz/60Hz 모든 부하: 1200W(220-240VAC) 800W(100-130VAC) 시간 설정: 12초-12분(조정 가능) 조명 제어: <10LUX-2000LUX(조정 가능) |
감지 범위(22°C): 10m 최대. 감지 각도: 180° 설치 높이: 1.8-2.5m 작동 온도: -10°C-+40°C 작동 습도: <93%RH 감지 동작 속도: 0.6-1.5m/s |
기능
럭스 조정:
LUX는 주변의 조도를 나타냅니다. LUX 조정 손잡이를 조정하면 센서를 유도에 적용하려는 조도를 선택할 수 있습니다. 자신에게 맞는 습관을 선택하세요.
20LUX 솔루션의 선택 사항 중 일부가 조명됩니다. 일부는 50LUX 주변 조명을 유도 조명으로 선택하고 일부는 LUX 조정 손잡이를 최대로 조정하는 한 언제든지 유도 조명을 선택합니다.
시간 조정:
시간 조정 손잡이는 센서가 빛을 감지한 후 시간을 조정하는 데 사용되며, 유도 후 지연 시간을 사용자가 합리적으로 선택할 수 있습니다.
센서 정보
 |
(1) 조명 제어 설정 <10~2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 방향으로 완전히 돌리는 것은 약 10럭스, 시계 반대 방향으로 완전히 돌리는 것은 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다. |
 |
(2)시간 설정 12초(시계 반대 방향으로 완전히 회전)부터 12분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. |
메모:조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
|
연결 - 와이어 다이어그램 I. 오른쪽 그림과 같이 선을 연결합니다. N – 파란색 L – 갈색 L' – 빨간색(적외선 센서에서 나온 것) 파란색과 갈색을 전원에 연결 파란색과 빨간색을 부하에 연결합니다. |
 |
설치
1. 전원을 끄십시오.
2. 바닥에 있는 못을 빼냅니다. 와이어 구멍을 엽니다. 전원선과 부하선은 바닥에 구멍이 뚫려 있습니다.
3, 바닥은 팽창된 나사로 선택한 위치에 고정됩니다.
4, 스케치 다이어그램에 따라 연결 와이어 컬럼으로 전원과 부하를 연결합니다.
5, 센서는 바닥에 고정되어 있으므로 못을 조이고 전원을 연결하십시오. 그런 다음 테스트할 수 있습니다.
|
시험 1. 설치 후 조명 조절 손잡이(1)를 시계 반대 방향으로 최대 값으로 돌립니다. 전원을 켜기 전에 시간 손잡이(2)를 시계 반대 방향으로 끝까지 돌립니다. 2. 전원 연결, 부하가 작동을 시작합니다. 보통 일반 유도 모드 후 30초가 소요됩니다. 3. 일단 감지되면 부하가 작동하고 표시등이 켜지고 지속적인 신호가 감지되지 않으면 12초 후에 작동이 중지됩니다. 그리고 3초 후에 신호가 감지되면 부하가 작동을 시작하고 12초 후에 표시등이 켜지고 작동이 중지됩니다. 지속적인 신호가 감지되지 않습니다. 4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 조건에서 부하는 12초 이내에 작동을 멈춰야 합니다. |
 |
노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
주목
1. 센서를 사람이 주로 움직이는 부위에 맞추세요.
2. 보다 정확한 조도 설정을 얻으려면 센서 면을 주변 조명의 위치에 유지하십시오.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 초과됩니다.
4. LUX 손잡이: 작업 조건의 휘도. 손잡이가 "+"로 전환되면 하루 종일 감지할 수 있음을 의미하고, 손잡이가 "-"로 전환되면 휘도 <10 LUX 이하에서만 작동합니다.
5. TIME 노브: 작업이 끝날 때까지 조명이 서서히 켜지고 신호가 전혀 없는 기간입니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
a: 전원과 부하를 확인하세요.
b: 부하가 좋은 경우.
c: 작업 조명이 주변 조명과 일치하는지 확인하십시오.
감도가 좋지 않습니다.
A: 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는 경우.
b: 시간 지연이 가장 길게 설정된 경우.
c: 전원이 명령과 일치하는 경우.
d: 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
