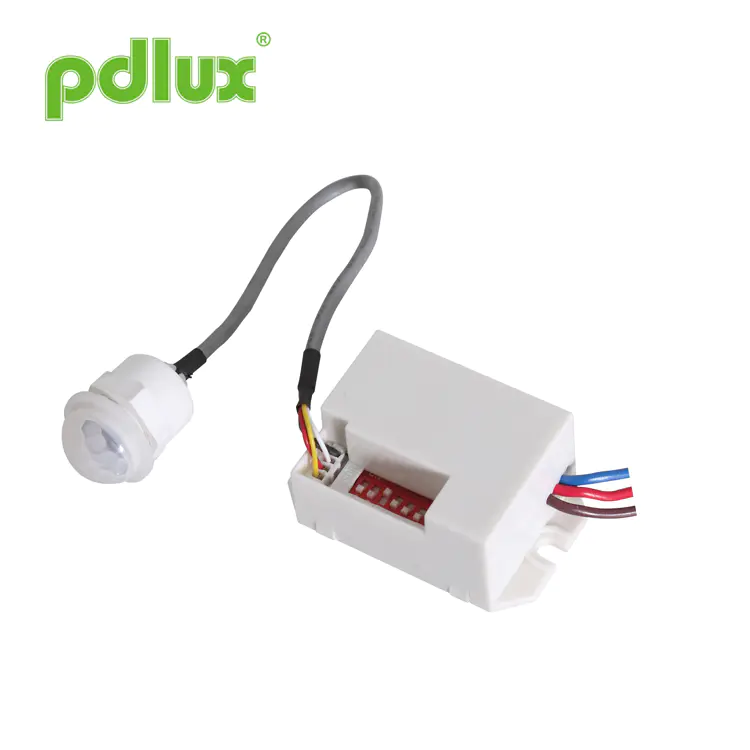

PIR 모션 센서 스마트 검출기 220-240V/100-130V AC

PIR 모션 센서 스마트 검출기 220-240V/100-130V AC는 에너지 자동 센서 스위치이며 낮과 밤을 식별 할 수 있습니다. Infrared Detector, IC 및 SMD 기술을 채택합니다. 누군가가 감지 범위에 들어가서 작동 할 때 적외선 탐지기가 램프를 켜고 범위를 떠난 후 램프가 자동으로 꺼집니다. 주변 조명 조명을 자동으로 감지하고 사실 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어, 조명이 켜지고 앰비언트 라이트 조명이 설정 값을 설정하면 작동합니다. 설정 값을 초과하면 조명이 작동을 멈 춥니 다. 실내, 복도 및 공공 건설에 설치할 수 있습니다.

모델:PD-PIR115

문의 보내기

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

명세서

전원	220-240VAC, 50/60Hz 100-130vac, 50/60Hz	시간 설정	5S 、 30S 、 1 분 1 분 3 분 5 분 8 분 (조절할 수 있는)
정격 하중	800W MAX.TUNGSTEN (220-240VAC) 200W Max.Fluorescent & LED (220-240vac) 400W Max.tungsten (100-130vac) 100W MAX.FLUORESTIC & LED (100-130VAC)	조명 제어	<10LUX ~ 2000LUX (조정 가능)
탐지 범위	8m (22 ° C) (조절 가능)	감지 각도	100 °
작업 온도	-10 ~+40 ° C	작동하는 습도	≤93%RH

각 부분의 이름

Name of each part

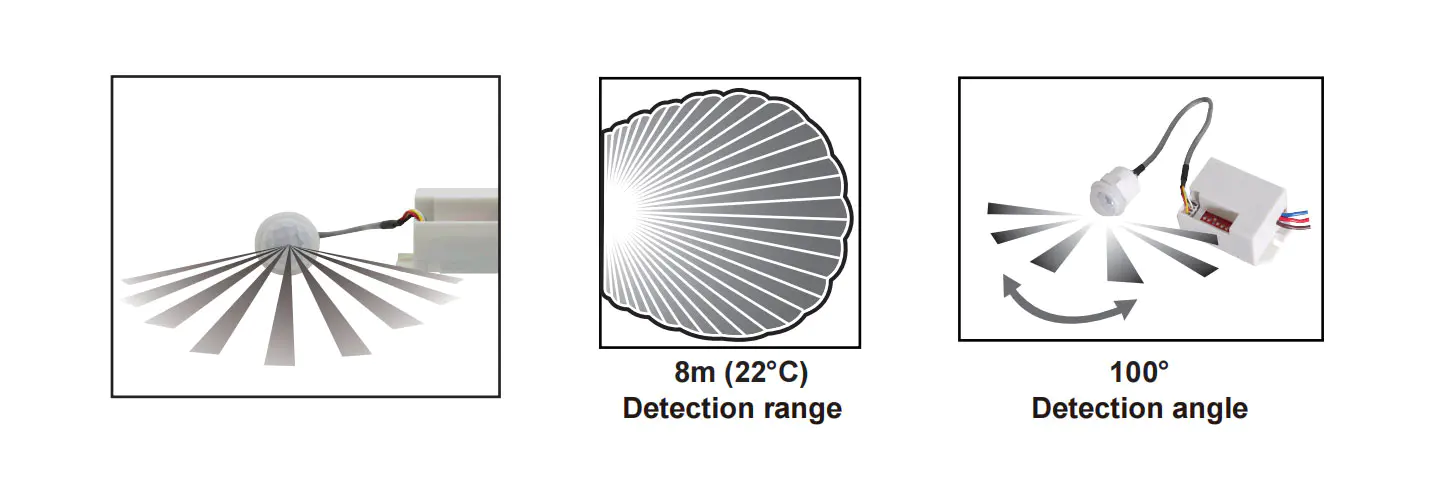

센서 정보

기능

1. 8 비트 DIP 스위치를 구분합니다.
· 10lux 미만의 빛에서만 작동하는 작업 조명을 선택할 수 있습니다.
· 조정 가능한 감도;
· 5S, 30, 1 분, 3 분, 5 분, 8 분의 작업 시간 지연을 선택하십시오.
2.로드 작업이 자동으로 지연 될 수있는 시간 :
마지막 감지 후 시간을 다시 계산합니다.
3. 연결 적외선 검출기 및 감작 저항을 연결하십시오.
4. 단순 구조 및 편리한 사용.

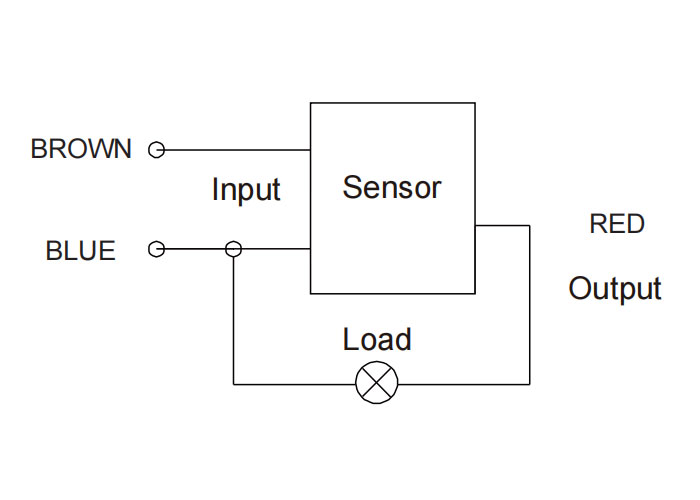

연결 와이어 다이어그램

1. 갈색과 파란색을 전원과 연결하십시오.
2. 하중으로 빨간색과 파란색을 연결하십시오.

딥 스위치 설정

1． 워크 라이트 () 선택 :
· 슬라이드가 켜져 있지 않으면 어떤 빛도 일할 수 있습니다.
· 켜기로 슬라이드하면 밤에만 작동 할 수 있습니다 (<10lux).
2. 감도 () 선택 :
· 슬라이드가 켜져 있지 않으면 높은 감도;
· 켜지면 감도가 낮습니다.
3. 타임 델리 (5 ", 30", 1 ', 3', 5 ', 8'))
특정 시간 지연을 선택하면 위치에서만 밀어 넣습니다.

주의 :이 제품을 사용하는 경우 필요한 적절한 위치에 대한 민감도를 조정하십시오. 제품이 잘못 작동하지 않도록 최대로 감도를 조정하지 마십시오. 바람을 불고 잎과 커튼, 작은 동물 및 전력망 및 전기 장비의 간섭에 의한 잘못된 움직임에 의한 움직임. 제품을 이끄는 모든 제품은 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않으면 감도를 적절하게 낮추고 테스트하십시오.

시험

· 딥 5 ″에서 위치에 있고 다른 위치는 원래 위치에 있습니다.
· 전원 켜기 전원 끄기, 하중이 꺼진 후 센서는 안정적인 작업 상태로 들어갑니다.
· 한 번 감지하면로드가 켜지고 5 초 후에 자동으로 꺼집니다.
· 슬라이드 dip ()에서 위치에있는 경우, 낮에 테스트하고, 감지하고, 하중이 켜지지 않으며, 불투명 한 물체로 감작 저항을 덮고, 다시 한 번 느끼고, 하중이 켜지고, 5 초 후에는 회전합니다. 오프 오프전.

경우에

실내, 복도 및 공공 건설에 설치할 수 있습니다.
비금속 재료로 장치 내부에 설치됩니다.
예를 들어, 하나의 일반 조명에서 자동 센서 램프까지 센서를 추가하십시오.
For occasions

조명 제어의 작동 원리
Operating principle of the light-control

시간 설정의 운영 원리
Operating principle of time setting

설치에주의하십시오
Pay attention to installation

주목

· 설치 인원은 전기 기술자 또는 상관 관계 경험이 있어야합니다.
· 태양이 빛나고 전류 및 온도 변화, 예를 들어 에어컨, 공기 따뜻한 곳에 장치를 설치하지 마십시오.
· 스웨이 객체를 설치 기지로 선택하지 마십시오.
· 감각 범위 앞에는 감지에 유입되도록 장애물이나 움직이는 물체가 없어야합니다.

주목

1. 센서를 대면으로 인간이 일반적으로 움직이는 지역으로 유지하십시오.
2. 훨씬 더 정확한 조명 설정을 얻으려면 센서면을 주변 광의 위치로 유지하십시오.
3. 시간 설정 내에 신호를 다시 감지하면 시간 설정이 과도하게 표시됩니다.

몇 가지 문제와 해결 방법

1. 부하가 작동하지 않습니다.
A : 전력 및 부하의 연결 가이 링이 올바른지 확인하십시오.
B : 부하가 좋은지 확인하십시오.
C : 작업 라이트 세트가 조명 제어에 해당하는지 확인하십시오.
2. 민감도가 좋지 않습니다.
A : 신호를 수신하기 위해 감지 창 앞에 방해가 있는지 확인하십시오.
B : 주변 온도가 너무 높는지 확인하십시오.
C : 유도 신호 소스가 감지장에 있는지 확인하십시오.
D : 설치 높이가 명령에 표시된 높이에 해당하는지 확인하십시오.
E : 움직이는 방향이 올바른지 확인하십시오.
3. 센서는 부하를 자동으로 차단할 수 없습니다.
A : 탐지 필드에 연속 신호가 있는지 확인하십시오.
B : 시간 설정이 가장 길는지 확인하십시오.
C : 전력이 지시에 해당하는지 확인하십시오.
D : 에어컨 또는 중앙 난방 등과 같은 센서 근처의 온도가 분명히 바뀌는 지 확인하십시오.

● 다른 환경에서 사용되는 경우 감도를 가장 높은 것으로 조정하지 마십시오.
그것은 쉽게 오작동으로 이어질 수 있기 때문입니다.
● 사본 설치로 확인하십시오.
● 설치 및 제거 작업 전에 전원 공급 장치를 차단하십시오.
● 안전 목적으로 전력을 차단했는지 확인하십시오.
● 부적절한 운영으로 인해 손실이 발생했으며 제조업체는 책임을지지 않습니다.
우리는 제품 품질과 신뢰성을 홍보하기 위해 최선을 다하고 있지만, 모든 전자 구성 요소는 비효율적이 될 수있는 특정 확률을 가지고있어 약간의 문제를 일으킬 것입니다. 설계시, 우리는 중복 설계에주의를 기울이고 안전 할당량을 채택하여 문제를 피했습니다.
이 지침은 우리의 허가없이 다른 목적으로 복사해서는 안됩니다.
