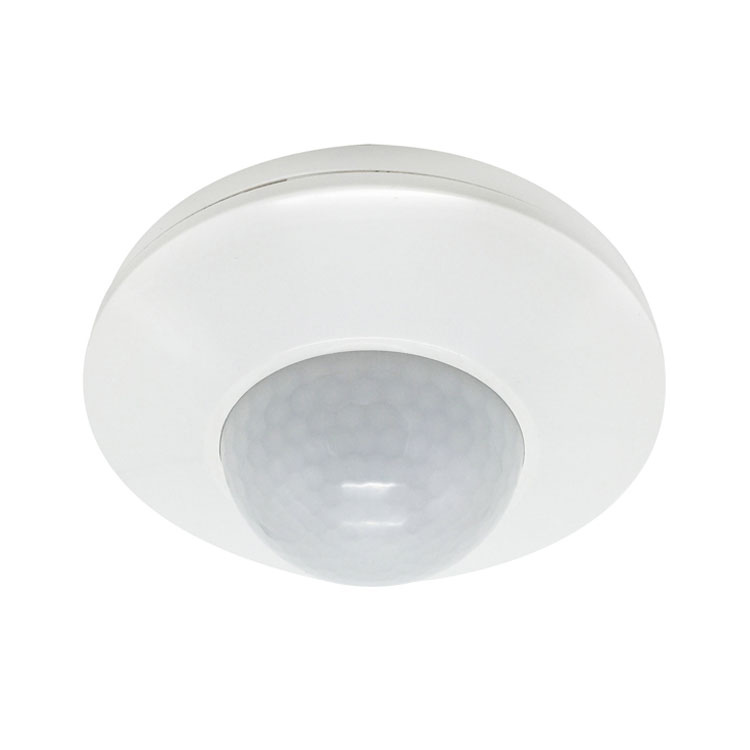

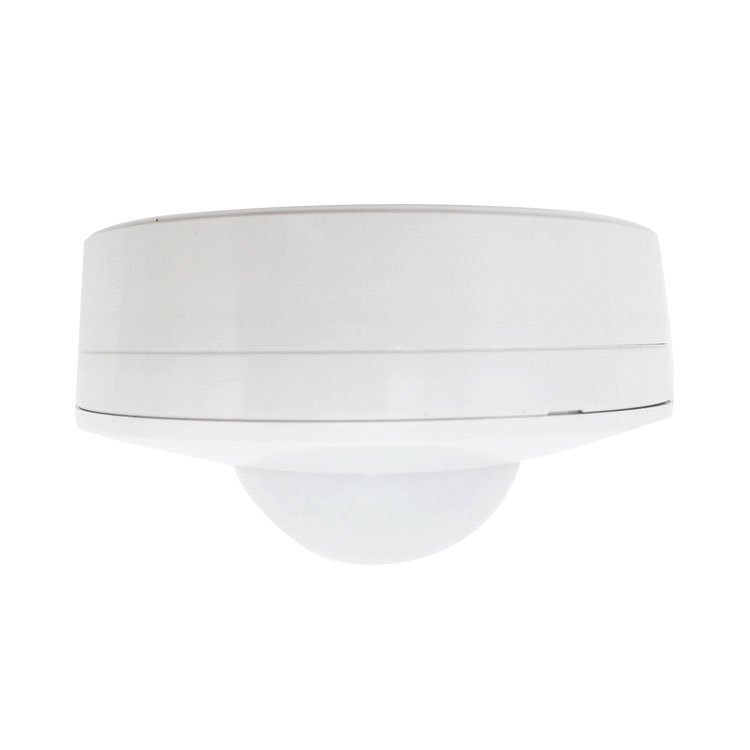

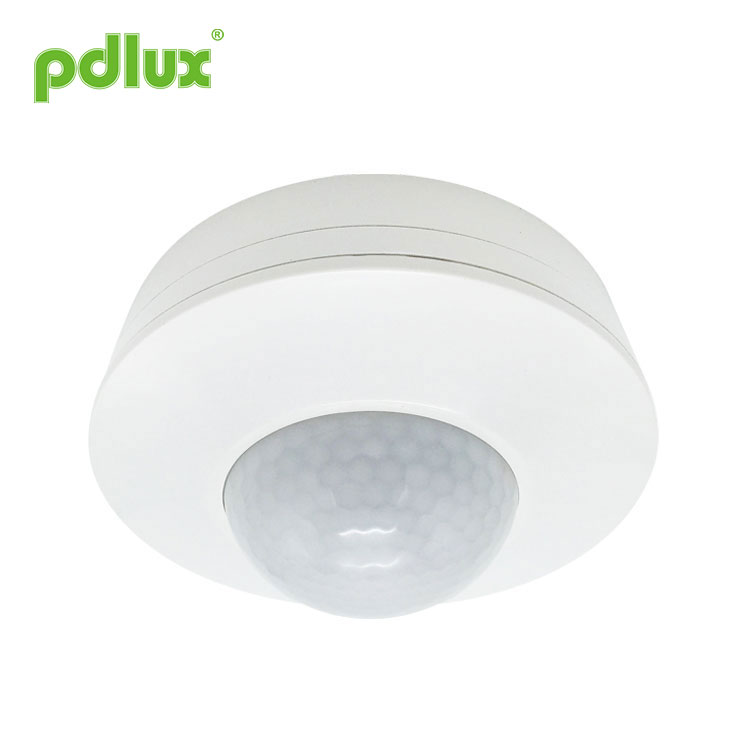

LED 조명용 PIR 모션 센서 스위치
LED 조명 제조용 전문 PIR 모션 센서 스위치로서 우리 공장에서 LED 조명용 PIR 모션 센서 스위치를 구입하면 안심할 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR153
문의 보내기
요약
LED 조명용 PIR 모션 센서 스위치는 PIR 센서 스위치로 인간의 적외선 에너지를 제어 신호 소스로 활용하고 작동해야 할 조명을 결정하고 자동으로 조명을 켜고 끄는 것을 제어합니다. 감지에 들어가면 센서를 제출하고 작동시키면 표시등이 켜집니다. 감지 필드를 벗어나 설정 시간에 도달하면 조명이 꺼집니다. 주변 조명 조명을 자동으로 감지하고 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 주변 조명 조명이 설정 값 미만이면 조명이 켜지고 작동합니다. 설정 값을 초과하면 조명이 작동을 중지합니다. 센서가 트리거될 때 시간 지연이 올 때까지 조명이 켜집니다. 일정한 신호가 감지되면 시간이 중첩되고 조명이 계속 켜져 있습니다. 실내, 복도 및 공공 건물에 설치할 수 있습니다.
명세서
|
전원: 220-240VAC 전원 주파수: 50Hz 정격 부하: 2000W Max.tungsten 최대 500W 형광등 및 LED 시간 설정: 임펄스,10초~20분 (수동/적외선 리모콘으로 조정) 감지 범위: 2-8m (반경.)(천장 설치) (수동/적외선 리모콘으로 조정) 감지 각도: 360o(천장 설치) |
조명 제어: <10LUX~2000LUX (수동/적외선 리모콘으로 조정) 설치 높이 : 2~4m 보호 수준: IP55 전력 소비: 작동 0.5W 감지 동작 속도: 0.6~1.5m/s 작동 온도: -10°C~+40°C 작동 습도: <93%RH |
기능
낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 그러나 "달" 위치(최소)로 조정되면 10lux 미만의 조명 제어에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.
조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 증가합니다. 노브를 시계 반대 방향으로 돌리면 값이 감소합니다.
조정 가능한 작업 시간 지연: 지연 시간의 길이는 사용자의 필요에 따라 스스로 설정할 수 있으며 10초(콜백 후 시계 반대 방향 회전)에서 20분(정확히) 시계 방향 회전 범위로 설정하여 감지할 수 있습니다. 이 시간이 끝나기 전에 모바일 신호는 타이밍이 될 것이므로 감지 범위를 조정하거나 가장 짧은 시간을 선택하기 위해 도보 테스트를 수행하는 것이 좋습니다. 시간 손잡이를 가장 작은(∏)으로 조정하면 "임펄스" 모드로 전환됩니다.
시간 지연은 연속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)
제품 유도 거리는 조정 가능합니다.
리모컨이 포함된 제품입니다.
제품 설치는 내장형 설치와 베이스 커버를 이용한 일반 설치를 지원합니다.
센서 정보
| (1) 조명 제어 설정 | |
|
시계 반대 방향 회전이 끝나면 작업 조도는 약 10 LUX이고 시계 방향으로 회전하면 작업 조도는 약 2000 LUX입니다. 낮에 보행 테스트를 하거나 감지 영역을 조정할 때 이 손잡이를 시계 반대 방향으로 완전히 돌려야 합니다. |
| (2)시간 설정 | |
|
시계방향 회전은 증가하고, 반시계방향 회전은 감소합니다. 최대로 조정하면 지연 시간은 20분입니다. 최소(∏)로 조절하면 플래시 점프 모드가 됩니다. 플래시 점프 모드에서 짧은 시간 모드로 조정하려면 손잡이를 시계 방향으로 한 번 조정하고 LED 표시기가 세 번 깜박입니다. 감지 범위 조정이나 보행 테스트 시 가장 짧은 시간을 선택하는 것이 좋습니다. 참고: 램프가 꺼진 후 다시 감지될 때까지 약 3초 동안 기다리십시오. 이 시간이 경과한 후 신호가 감지된 경우에만 표시등이 켜집니다. |
|
지연 조정의 올바른 사용: 인체 움직임이 감지된 후 센서 조명에서 자동 조명 꺼짐까지의 지연 시간을 조정하는 데 사용됩니다. 사용자는 실제 필요에 따라 조정할 수 있습니다. 적외선 감지 제품에는 연속 감지 기능이 있으므로 간단히 말해서 센서는 지연 시간이 끝나기 전에 언제든지 감지하고 시스템은 사람들이 감지 범위에서 활동하는 한 빛이 죽지 않는 한 다시 시간을 감지합니다. 따라서 사용자는 에너지 절약을 위해 지연 시간을 최대한 줄이는 것이 좋습니다.
|
|
| (1)감지범위 설정(감도) | |
|
손잡이를 시계 방향으로 돌리면 감지 거리가 증가하고, 손잡이를 시계 반대 방향으로 돌리면 감지 거리가 감소합니다. 시계 반대 방향 회전이 완료되면 감지 거리가 가장 작아지고(반경 약 2m), 시계 방향으로 회전하면 감지 거리가 가장 길어집니다(반경 약 8m). |
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다! 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
|
연결선 다이어그램 제공된 배선도에 따라 설치(오른쪽) R 측 기능: 유도 기능을 수동으로 트리거합니다.
설치 지침 |
|
메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에는 감지에 영향을 미치는 방해물이나 움직이는 물체가 없어야 합니다.
에어컨, 중앙난방 등 기온 변화가 심한 곳 근처에는 설치하지 마세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하십시오.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동 방향이 올바른지 확인하세요.
센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만, 모든 전자 부품은 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계할 때 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
