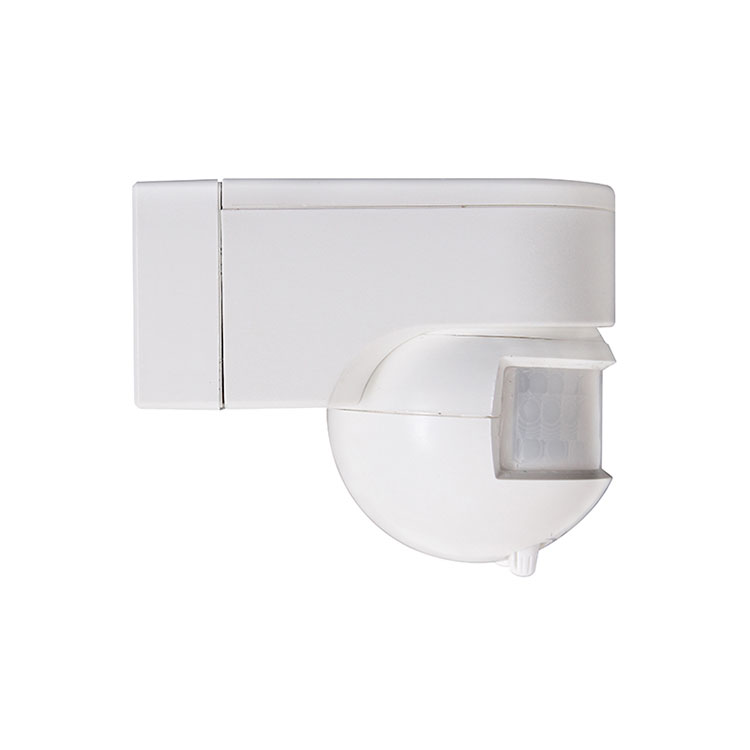

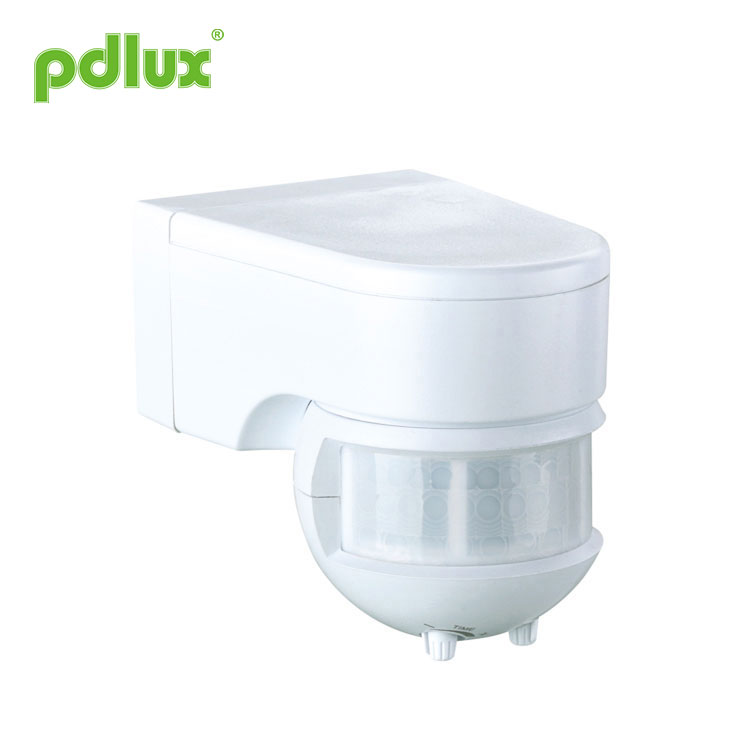

PIR 모션 센서
전문 제조 업체로서 PIR 모션 센서를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR128/PD-PIR129
문의 보내기
PIR 모션 센서
제품 정보
이 센서는 고감도 검출기, IC 및 SMD 기술을 채택합니다. 인체의 적외선 에너지를 제어 신호 소스로 활용합니다. 감지 필드에 들어가면 즉시 제어 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 자동화, 편리성, 안전성, 에너지 절약, 실용성을 모두 담았습니다.
명세서
센서 정보
기능
감지 분야: 감지 범위는 소비자의 희망에 따라 조정될 수 있지만 현장에서 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 자동으로 식별할 수 있습니다. 작동 조명 제어를 조정할 수 있으며, 일광으로 바꾸면 낮과 밤 모두 작동할 수 있습니다. 밤으로 바꾸면 10LUX 이하의 환경에서만 작동할 수 있습니다.
시간 설정이 계속 추가됩니다. 첫 번째 유도 이후 두 번째 유도 신호를 수신하면 두 번째 유도부터 시간을 다시 계산합니다.
시간 설정 조정 가능: 작업 시간 설정은 고객의 희망에 따라 조정될 수 있으며 최소 시간은 10초, 최대 시간은 7분±1분입니다.
감지 표시.
설치 시 주의 사항
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
예를 들어 공기 상태, 중앙 난방 등 공기 온도가 확실히 변하는 곳에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 직접 열지 마십시오.
문제 해결
① 부하가 작동하지 않습니다
ㅏ. 전원과 부하의 연결이 올바른지 확인하세요.
비. 부하가 좋은지 확인하십시오.
씨. 설정한 작업등이 조명 제어와 일치하는지 확인하세요.
② 감도가 좋지 않다
ㅏ. 감지창 앞에 신호 수신에 영향을 미치는 장애물이 있는지 확인하세요.
비. 주변 온도가 너무 높지 않은지 확인하세요.(주변 온도가 높을수록 센서의 감지 감도가 떨어지며, 공장 출고 시 사양은 주변 온도 24°C일 때의 값입니다.)
씨. 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지시 범위 내에 있는지 확인하세요.
이자형. 이동 방향이 올바른지 확인하세요.
③ 센서가 자동으로 부하를 차단할 수 없습니다.
ㅏ. 움직이는 물체(이동체 등)와 같은 지속적인 유도 신호와 감지 영역에 열 기류가 있는지 확인하세요.
비. 시간 설정이 최대로 설정되어 있는지 확인하세요.
씨. 전원이 필요한 지침과 일치하는지 확인하십시오.
디. 센서 근처(예: 에어컨, 중앙 난방 장치 등)에서 온도 변화가 뚜렷이 나타나는지 확인하십시오.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
적외선 센서 PD-PIR128/PD-PIR129 지침
제품 정보
이 센서는 고감도 검출기, IC 및 SMD 기술을 채택합니다. 인체의 적외선 에너지를 제어 신호 소스로 활용합니다. 감지 필드에 들어가면 즉시 제어 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 자동화, 편리성, 안전성, 에너지 절약, 실용성을 모두 담았습니다.
명세서
|
전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 정격 부하: 800W 최대 텅스텐(100-130V/AC) 최대 150W 형광등(100-130V/AC) 1200W 최대 텅스텐(220-240V/AC) 300W 최대 형광등(220-240V/AC) 조명 제어: <3LUX~일광(조정 가능) |
시간 설정: 최소: 10초 최대: 7min±1min (조절할 수 있는) 감지 각도: 180° 감지 범위: 최대 12m(<24°C) 작동 온도: -10°C~+40°C 감지 동작 속도: 0.6~1.5m/s 작동 습도: <93%RH 설치 높이 : 0.5m~3.5m 대기 전력: 0.45W(정적 0.1W) |
센서 정보
기능
감지 분야: 감지 범위는 소비자의 희망에 따라 조정될 수 있지만 현장에서 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 자동으로 식별할 수 있습니다. 작동 조명 제어를 조정할 수 있으며, 일광으로 바꾸면 낮과 밤 모두 작동할 수 있습니다. 밤으로 바꾸면 10LUX 이하의 환경에서만 작동할 수 있습니다.
시간 설정이 계속 추가됩니다. 첫 번째 유도 이후 두 번째 유도 신호를 수신하면 두 번째 유도부터 시간을 다시 계산합니다.
시간 설정 조정 가능: 작업 시간 설정은 고객의 희망에 따라 조정될 수 있으며 최소 시간은 10초, 최대 시간은 7분±1분입니다.
감지 표시.
|
설치 1. 설치하기 전에 전원을 끄십시오. 2.나사 고정 하단 커버를 풀고, 배선 구멍을 당기고, 하단 커버를 통해 전원 및 부하 와이어를 넣습니다. 3. 팽창성 나사를 사용하여 하단 덮개를 선택한 위치에 고정합니다. 4. 표시 다이어그램에 따라 센서의 연결 열에 전원 및 부하 와이어를 연결합니다. 5. 하단 커버의 센서를 버튼으로 누르고 나사를 조인 후 대전시켜 테스트할 수 있습니다.
연결-와이어 다이어그램 |
 |
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없습니다.
예를 들어 공기 상태, 중앙 난방 등 공기 온도가 확실히 변하는 곳에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 직접 열지 마십시오.
|

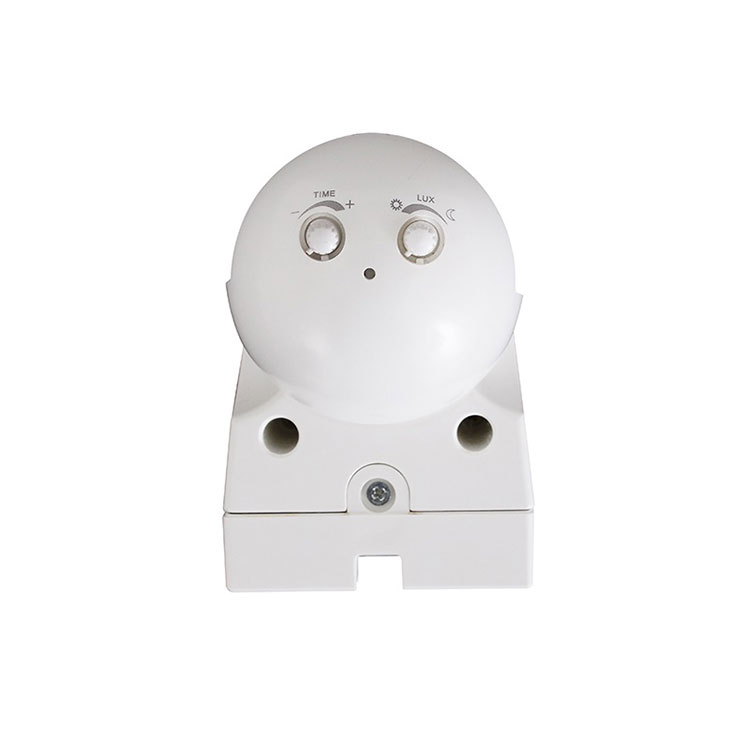

시험 1. LUX 손잡이를 시계 반대 방향으로 끝까지 돌립니다. TIME 노브를 시계 반대 방향으로 끝까지(-) 돌립니다. 2. 전원을 켜고 60초 후에 안정적인 작동 상태로 들어갑니다. 로드 작동이 중지된 후 3.5~10초 후에 한 번 감지하면 로드가 작동하고 감지 LED가 켜지고 10초 후에 로드 작동이 중지됩니다. 4. 낮에 LUX 손잡이를 시계방향으로 끝까지 돌려 감지하면 센서가 작동하지 않습니다. 불투명한 커버로 감지광 창을 감지하면 센서가 작동합니다. 5. 위의 내용이 정상인 경우 필요에 따라 LUX 및 TIME 손잡이를 조정하여 사용할 수 있습니다. 참고: 부하가 작동을 멈춘 후 최소 1~2초 후에 다시 감지하면 부하가 다시 작동합니다. |
 |
① 부하가 작동하지 않습니다
ㅏ. 전원과 부하의 연결이 올바른지 확인하세요.
비. 부하가 좋은지 확인하십시오.
씨. 설정한 작업등이 조명 제어와 일치하는지 확인하세요.
② 감도가 좋지 않다
ㅏ. 감지창 앞에 신호 수신에 영향을 미치는 장애물이 있는지 확인하세요.
비. 주변 온도가 너무 높지 않은지 확인하세요.(주변 온도가 높을수록 센서의 감지 감도가 떨어지며, 공장 출고 시 사양은 주변 온도 24°C일 때의 값입니다.)
씨. 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지시 범위 내에 있는지 확인하세요.
이자형. 이동 방향이 올바른지 확인하세요.
③ 센서가 자동으로 부하를 차단할 수 없습니다.
ㅏ. 움직이는 물체(이동체 등)와 같은 지속적인 유도 신호와 감지 영역에 열 기류가 있는지 확인하세요.
비. 시간 설정이 최대로 설정되어 있는지 확인하세요.
씨. 전원이 필요한 지침과 일치하는지 확인하십시오.
디. 센서 근처(예: 에어컨, 중앙 난방 장치 등)에서 온도 변화가 뚜렷이 나타나는지 확인하십시오.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제를 일으킬 수 있습니다. 설계할 때 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.핫 태그: PIR 모션 센서, 중국, 제조업체, 공급업체, 공장, 도매, 맞춤형
