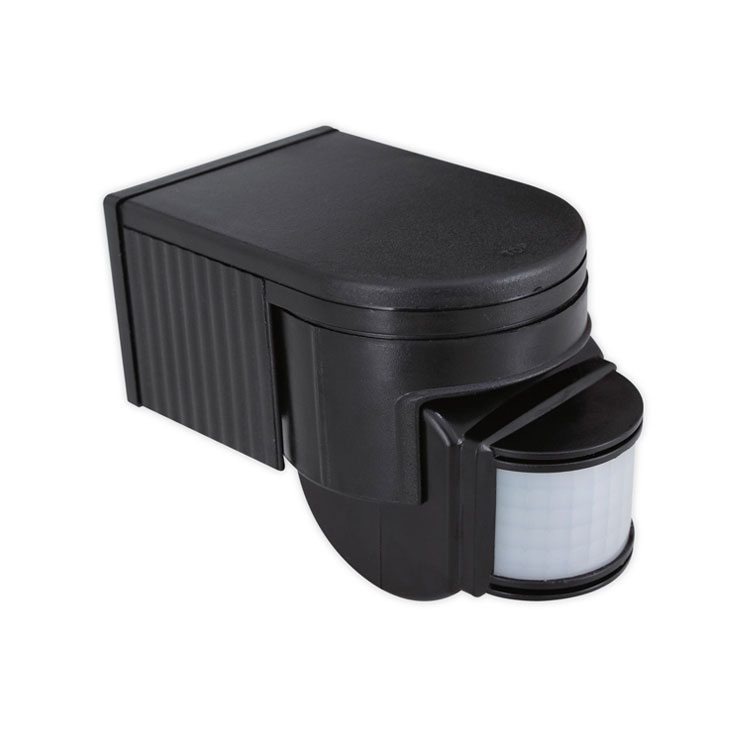

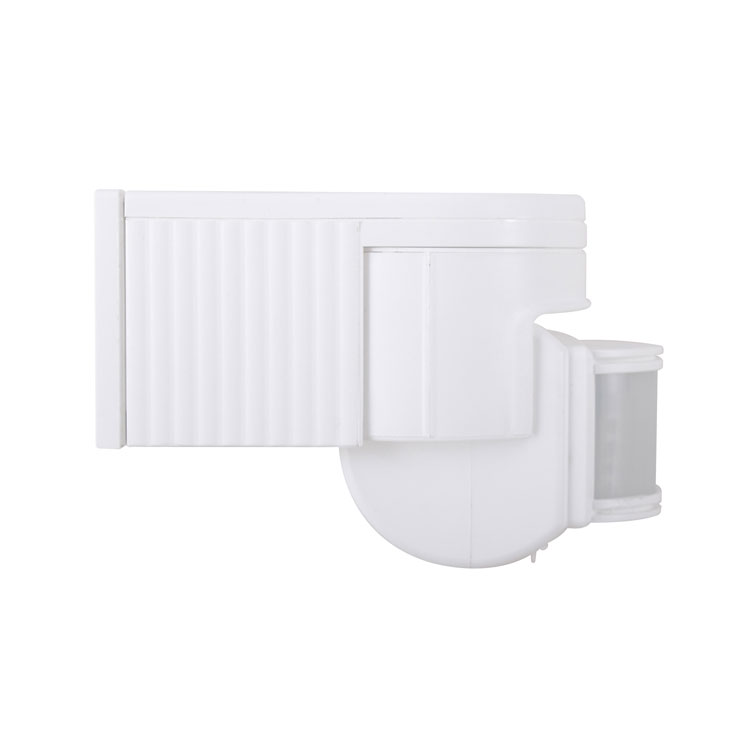

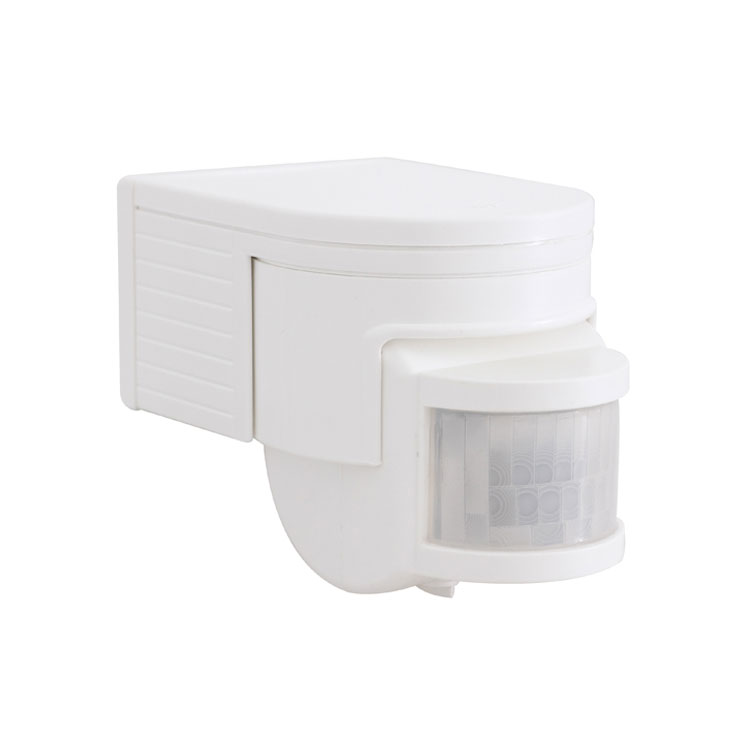

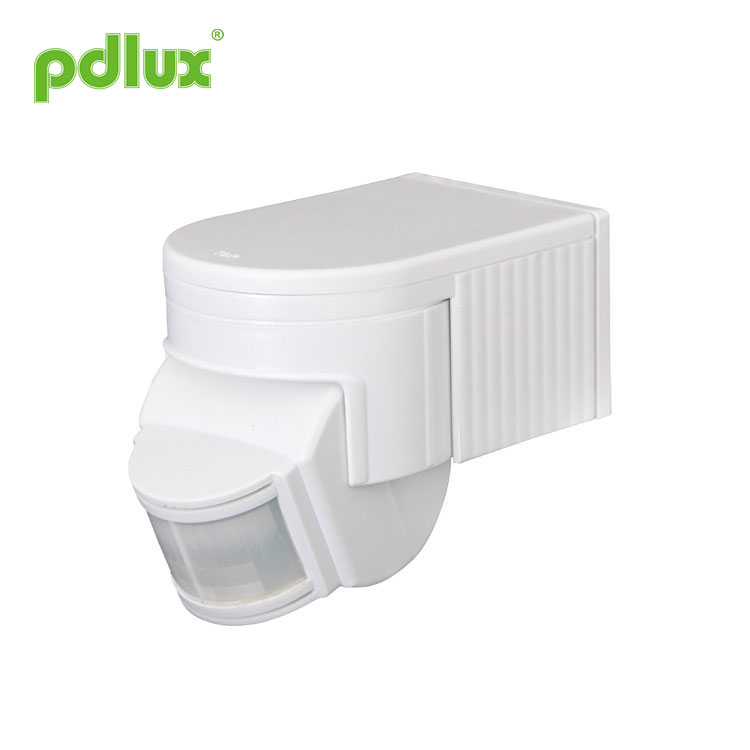

적외선 센서 PD-PIR125B 지침
PIR 센서는 새로운 에너지 절약 스위치입니다. 그것은 좋은 감도 검출기, 집적 회로 및 SMT를 채택합니다. 자동화, 편리성, 안전성, 에너지 절약, 실용성 등의 기능을 집약시켰습니다. 넓은 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 필드에 들어가면 즉시 로드를 시작하고 자동으로 주야간을 식별할 수 있습니다. 설치가 매우 편리하며 사용 범위가 매우 넓습니다. 전원 표시 및 감지 표시 기능이 있습니다.
|
명세서 전원: 100-130V/AC 220-240V/AC 전원 주파수: 50/60Hz 정격 부하: 800W 최대 텅스텐(100-130V/AC) 200W 최대 형광등(100-130V/AC) 1200W 최대 텅스텐(220-240V/AC) 300W 최대 형광등(220-240V/AC) |
시간 설정: 최소: 8sec±3sec 최대: 7min±2min(조정 가능) 조명 제어: <3LUX~2000LUX(조정 가능) 감지 범위: 최대 12m(<24°C) 감지 각도: 180° 140° 설치 높이: >1.8m~3.5m 작동 온도: -10°C~40°C 작동 습도: <93%RH 소비전력 : 0.45W(정적 0.1W) 감지 동작 속도: 0.6~1.5m/s |
센서 정보
기능
감지 영역: 감지 영역(아래 그림 참조)은 상하, 좌, 우 서비스 영역으로 구성되며, 소비자의 희망에 따라 선택 가능합니다. 움직이는 방향은 감도와 큰 관계가 있습니다.
낮과 밤을 식별할 수 있습니다. 소비자는 작업 조명 제어를 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. "달" 위치(최소)로 조정하면 3LUX 미만의 조명 제어에서 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참조하세요.
전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 동시에 센서의 감지 및 전력에 대한 정상 상태를 표시할 수 있습니다.
시간 설정이 계속 추가됨: 첫 번째 유도 후 두 번째 유도 신호를 받으면 첫 번째 시간 설정 휴식을 기준으로 다시 한 번 시간을 계산합니다.(시간 설정)
시간 설정은 조정 가능합니다. 소비자의 희망에 따라 설정할 수 있습니다. 최소 시간은 8초±3초입니다. 최대값은 7min±2min입니다.
설치(다음 다이어그램 참조)
전원을 끄십시오.
바닥에 있는 못을 나사로 풀어냅니다. 와이어 구멍을 엽니다. 전원선과 부하선은 바닥에 구멍이 뚫려 있습니다.
팽창된 나사로 바닥을 선택한 위치에 고정합니다.
스케치 다이어그램에 따라 연결 와이어 컬럼을 사용하여 전원과 부하를 연결합니다.
센서를 바닥에 고정한 후 못을 조이고 전원을 켜주세요.
그래서 당신은 그것을 테스트할 수 있습니다.
|
최대(태양)에서 조명 조절 손잡이를 시계 방향으로 돌리고, 최소(태양)에서 시간 손잡이를 시계 방향으로 돌립니다. 전원을 켜면 부하가 작동하지 않고 표시등이 4초에 한 번씩 깜박입니다. 5~10초 후 부하가 작동되고 표시등이 1초 간격으로 2번씩 깜박입니다. 유도 신호가 없는 조건에서는 부하가 5~30초 이내에 작동을 멈춰야 하며, 표시 램프는 4초마다 한 번씩 계속 깜박여야 합니다. 첫 번째가 나온 후 5~10초 후에 다시 감을 잡는다. 로드가 작동하고 산업이 작동해야 합니다.플래시 속도는 1초마다 2회입니다. 로드는 5~15초 이내에 작동을 멈춰야 합니다. 조명 조절 손잡이를 시계 반대 방향으로 최소로 돌립니다. 3LUX 미만으로 조정하면 부하 정지 후 인덕터 부하가 작동하지 않아야 합니다. 불투명한 물체(수건 등)로 감지 창을 덮을 경우 부하가 작동합니다. 유도 신호가 없는 조건에서 부하가 5~15초 이내에 작동을 멈춰야 합니다. |
 |
메모
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 있어서는 안 됩니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
너의 안전을 위해. 설치 후 장애가 발견되면 케이스를 열지 마십시오.
예상치 못한 제품 파손을 방지하기 위해 설치 시 6A의 안전장치를 추가해 주시기 바랍니다.
적외선 센서(예: 퓨즈, 안전 튜브 등)
몇 가지 문제와 해결 방법
로드가 작동하지 않습니다.
(a) 전원과 부하를 확인하십시오.
(b) 부하가 양호한 경우
(c) 감지 후 표시 램프 속도가 빨라지는 경우;
(d) 작업등이 조명 제어와 일치하는지 확인하십시오.
감도가 좋지 않습니다.
(a) 감지 창 앞에 신호 수신을 방해하는 요소가 있는지 확인하십시오.
(b) 주변 온도를 확인하십시오.
(c) 신호 소스가 감지 필드에 있는지 확인하십시오.
(d) 설치 높이를 확인하십시오.
(e) 이동 방향이 올바른 경우.
센서는 부하를 자동으로 차단할 수 없습니다.
(a) 감지 영역에 연속적인 신호가 있는 경우
(b)시간 설정을 가장 길게 설정한 경우;
(c) 전원이 지시에 해당하는 경우;
(d) 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 등)
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않아 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
