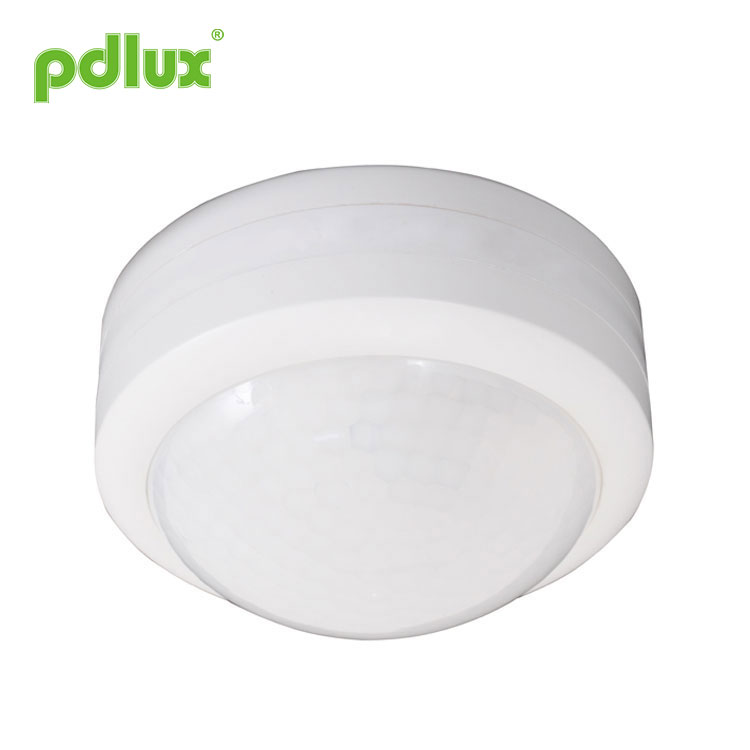

원격 적외선 센서

PD-MV1008

원격 적외선 센서는 감지 범위가 360 ° 인 모션 센서이며 PIR 센서와 함께 마이크로파 센서 (작동 주파수는 5.8G Hz, 전송 전력 : <0.2mW)를 채택하여 버튼을 미리 눌러 4 가지 작동 상태를 선택할 수 있습니다. 더 안정적이고 안전한 성능입니다. 주위 온도가 약 -10 ° C ~ 40 ° C 인 곳에서 사용할 수 있습니다. 원격 적외선 센서는 높은 jam-proof 능력과 정확한 감지 기능을 가지고 있으며 원격 적외선 센서는 램프, 보안 시스템 등에 널리 적용됩니다.

명세서

센서 정보

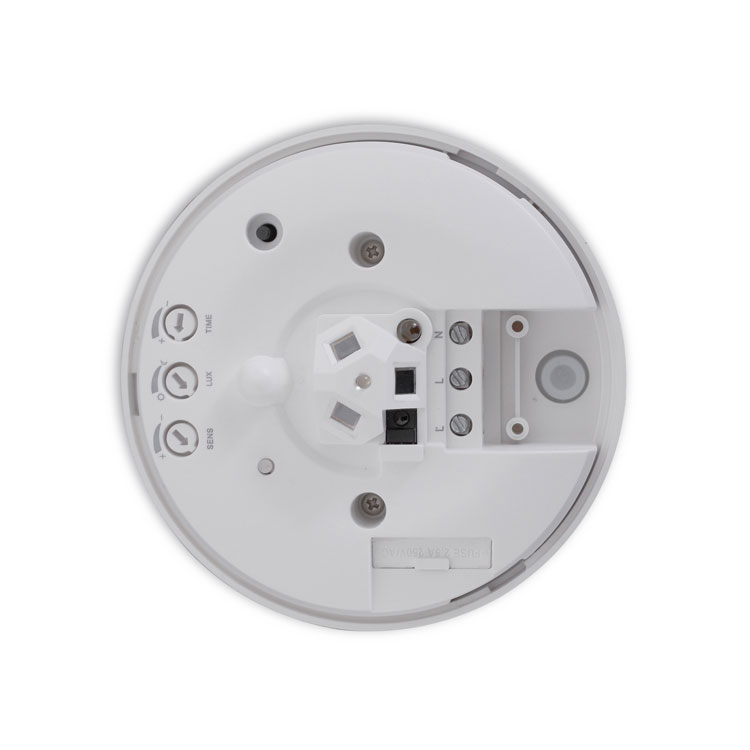

시간 설정 조명은 약 10 초 (시계 반대 방향으로 완전히 돌림)에서 최대 20 분 (시계 방향으로 완전히 돌기) 사이의 시간 동안 켜져 있도록 설정할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 참고 : 조명이 꺼진 후 약 1 시간이 걸립니다. 움직임 감지를 다시 시작하기 1 초 전.이 시간이 지나면 움직임에 반응하여 조명이 켜집니다. 감지 범위 설정 (감도) 감지 범위는 센서 라이트를 2.5m 높이에 장착 한 후 지상에 생성되는 다소 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 제어를 시계 반대 방향으로 완전히 돌려 최소 도달 거리 (약 2m 반경)를 선택합니다. , 시계 방향으로 완전히 눌러 최대 도달 거리 (약 15m 반경)를 선택합니다. 참고 : 위의 감지 거리는 키가 1.6m ~ 1.7m 사이이고 가운데가 0.6 ~ 1.5m / sec의 속도로 움직이는 사람의 경우 획득 한 것입니다. 사람의 키, 체형 및 이동 속도가 변경되면 감지 거리도 변경됩니다. 조광 설정 선택한 광 응답 임계 값은 약. 2-2000lux. 시계 반대 방향으로 완전히 돌려 황혼에서 새벽까지 약 2lux에서 작동을 선택합니다. 시계 방향으로 완전히 돌려 약 2000lux에서 일광 작동을 선택합니다. 감지 영역을 조정하고 주간에 보행 테스트를 수행 할 때는 손잡이를 시계 방향으로 완전히 돌려야합니다. 참고 : 세 개의 기능 버튼을 과도하게 조정하지 마십시오. 3 개의 버튼이 구성품에 직접 연결되어 있기 때문에 3 개의 구성품 각각에 작은 스토퍼가있어 처음부터 끝까지 버튼을 조정하면 과도한 회전으로 스토퍼가 손상되어 360 °로 이어집니다. 논스톱 턴어라운드. 조정 범위 한계는 270 °입니다.이 점에주의하십시오.

PIR 및 Micrwoave 센서 기능 선택 버튼으로 선택 : •주기별로 버튼을 한 번 누르면 마이크로파 센서 모드, pir senosr 모드, 마이크로파 센서 및 pir 센서 모드 마이크로파 센서 또는 pir 센서 모드를 차례로 선택할 수 있습니다. â € ¢ 선택 마이크로파 센서 모드, 녹색 led 표시기 밝은 약 5 초 후 하나씩 버튼을 누른 다음 제품을 마이크로파 센서 작동 상태로 전환합니다. â € ¢ pir 센서 모드를 선택하고, 빨간색 led 표시기가 약 5 초 동안 밝은 후 버튼을 하나씩 누른 다음 제품을 pir 센서 작동 상태로 전환하십시오. â € ¢ 전자 레인지 센서 및 pir 센서 두 기능을 함께 선택하고 녹색 LED와 빨간색 LED 표시등이 차례로 5 번 깜박 인 후 버튼을 하나씩 누른 다음 제품을 전자 레인지 센서 및 pir 센서에 두 기능 함께 넣습니다. 모드 작동 상태. â € ¢ 마이크로파 센서 또는 pir 센서 두 가지 기능을 선택하면 녹색 LED와 빨간색 LED 표시등이 동시에 밝아지고 5 번 깜박 인 후 제품이 마이크로파 센서 또는 pir 센서에 들어간 후 하나씩 버튼을 누릅니다. 두 가지 기능은 모드 작동 상태입니다.

경우를 위해 home \ market \ office building \ factory \ hotel \ institution 등에서 널리 사용할 수 있습니다.

â— 다른 환경에서 사용할 경우 감도를 가장 높게 조정하지 마십시오.
그것은 쉽게 오작동을 일으킬 수 있기 때문입니다.
â— 사전 설치로 확인하십시오.
â— 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
â— 안전을 위해 전원을 차단했는지 확인하십시오.

1. 흔들리는 물체에 설치하면 오작동이 발생할 수 있습니다.
2. 바람에 날리는 흔들리는 커튼은 오작동을 일으킬 수 있으므로 적절한 설치 장소를 선택하십시오.
3. 교통량이 많은 곳에 설치하면 오작동이 발생합니다.
4. 근처의 일부 장비에서 스파크가 발생하면 오작동의 원인이됩니다.
검출 거리는 금속 또는 유리 재료에 의한 마이크로파 전자기장의 반사에 대해 배가 될 수 있습니다. 따라서 적절한 감지 거리에 도달하려면 감도를 낮추십시오. 오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경은 오류 조치로 이어질 것입니다. 지나가는 자동차 나 바람에 의해 떠도는 물건. 제품은 서로 4m 이상 떨어진 곳에 설치해야합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류가 발생합니다.

트리밍 전위차계의 적절한 사용 : 트리밍 전위차계는 누군가의 움직임을 감지하고 자동으로 꺼질 때 센서 부하가 켜지는 시간을 조정하는 데 사용됩니다. 사용자는 다양한 필요에 따라 조명 시간을 조정할 수 있습니다. 에너지 절약을 효과적으로 수행하기 위해서는 자동으로 폐쇄 시간을 줄여야합니다. 감지 범위 내에서 움직임이 감지되면 부하가 계속 열려 있습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만 모든 전자 부품은 비효율적 일 가능성이있어 문제가 발생할 수 있습니다. 설계시 중복 설계에주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
