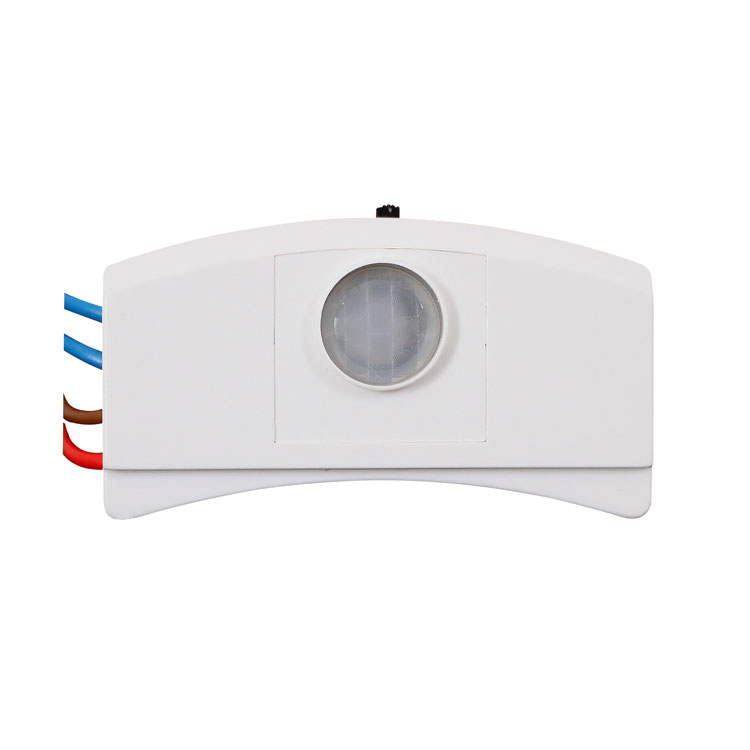

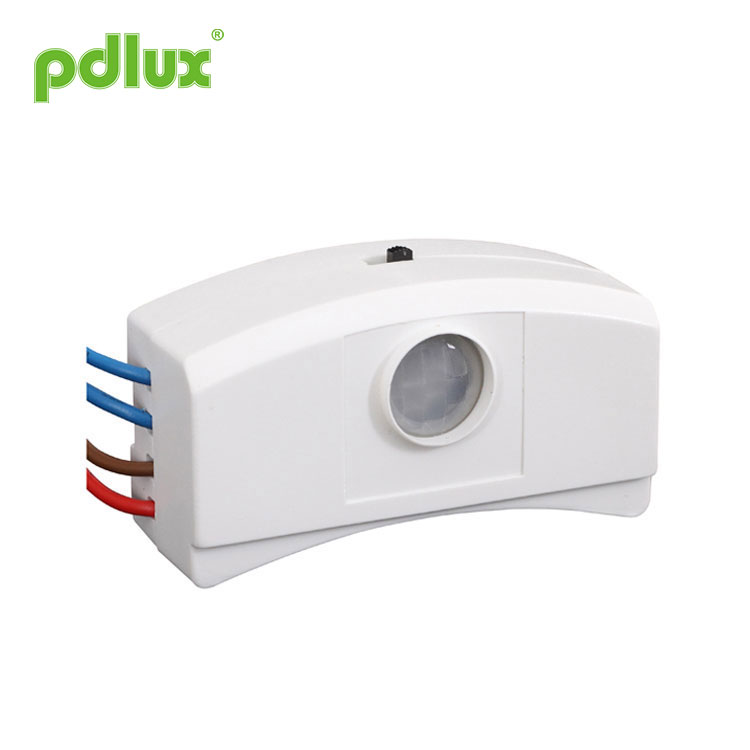

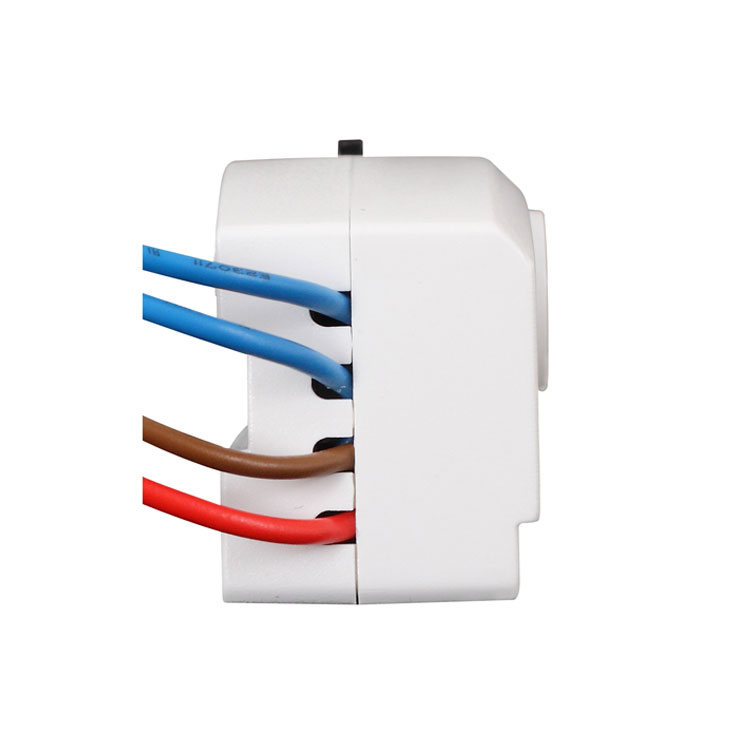

적외선 센서 PD-PIR131 지침
요약:
이 제품은 사람이 오면 램프가 켜지고, 나가면 자동으로 꺼지는 에너지 절약 자동 스위치입니다. 그것은 고감도 검출기, 집적 회로 및 SMD 기술을 채택합니다. 그 성능은 안정적이고 신뢰할 수 있습니다. 감지 필드에 들어가서 움직이면 제어 부하를 즉시 시작하여 램프를 켤 수 있습니다. 현장을 떠난 후 램프가 자동으로 꺼집니다.
|
명세서: 전원 공급 장치: 100-130V/AC 220-240V/AC 전원 주파수: 50~60Hz 정격 부하: 100W 시간 지연:9sec~60sec 감지 거리:7m(≤22℃) 감지 각도:70°~90° |
주변 조명:<30LUX 감지 모션 속도: 0.6~1.5m/s 작동 습도:<93%RH설치 높이: 1.2m ~1.8m |
센서 정보
시험
연결 그림에 따른 연결선 그림, 전원을 켜십시오.
1.5분 후에 센서가 작동 상태로 들어가고 램프가 꺼집니다.
스위치를 "1"로 밀고 감지 범위로 이동하면 램프가 즉시 켜져야 하며 지속적인 감지가 없는 조건에서 램프는 9~15초 후에 꺼야 합니다.
스위치를 "2"로 밀어서 30lux를 초과하는 주변 조명에서 테스트하면 센서가 작동하지 않아야 합니다. 불투명(수건 등)으로 감지 창을 덮은 상태에서 지속적인 감지가 없는 조건에서 로드가 작동해야 합니다. , 45~60초 후에 램프가 꺼집니다.
주의
감지 창 앞에는 감지에 영향을 줄 수 있는 장애물이나 움직이는 물체가 없어야 합니다.
예를 들어 에어컨, 공기 난방과 같은 온도 변화가 있는 구역에 설치하는 것을 피하십시오.
귀찮은
①부하가 작동하지 않습니다
부하와 전원의 연결이 올바른지 확인하십시오.
b 부하가 좋은지 확인하십시오.
c 설정한 작업 조명이 주변 조명과 일치하는지 확인하세요.
②감도가 나쁘다
a 감지 창 앞에 신호를 수신하는 센서를 차단하는 장치가 있는지 확인하십시오.
b 주변 온도가 너무 높은지 확인하십시오.
c 신호 소스가 감지 필드에 있는지 확인하십시오.
d 설치 높이를 확인하세요.
③ 센서가 자동으로 부하를 차단할 수 없습니다.
a 감지 필드에 연속 신호가 있는지 확인하십시오.
b 전원이 명령과 일치하는 경우;
c 센서 근처의 공기 온도가 확연히 변하는 경우(예: 에어컨 또는 중앙 난방 등)
