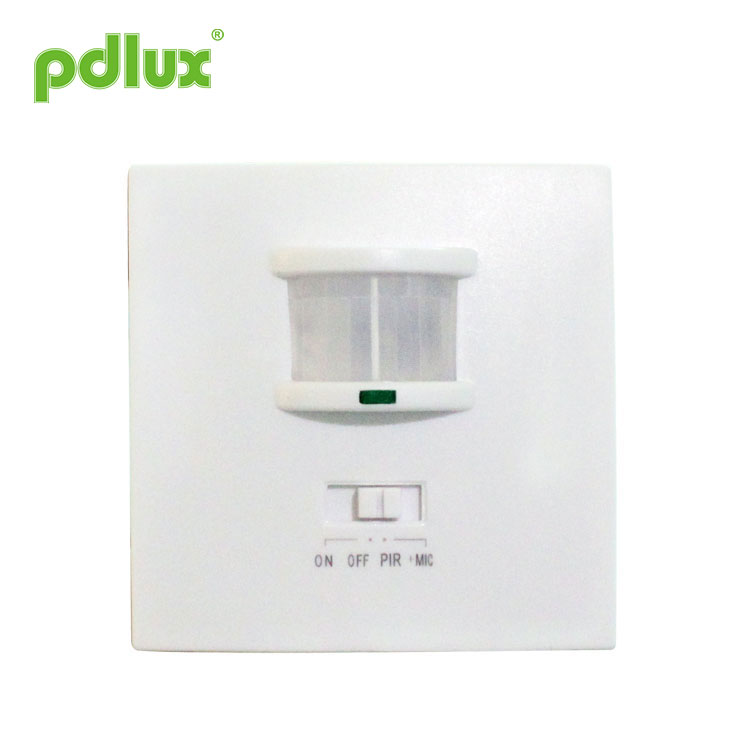

스마트 조명 장비 벽 스위치
우리 공장에서 스마트 조명 장비 벽 스위치를 구입해도 안심할 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR200
문의 보내기
스마트 조명 장비 벽 스위치
요약
당사의 장기적인 시장 예측과 조사를 통해 개발된 차세대 적외선 센서입니다. 안정성이 뛰어나며 다기능, 실용성, 우수한 외관, 넓은 작동 전압, 편리한 설치, 감지 표시, 다중 작업 모드 등을 수집합니다. SMT 기술을 채택합니다. 유럽 표준을 준수하므로 가정, 호텔, 기업의 자동 제어에 적합합니다.
명세서
센서 정보
기능
다기능: ON, OFF, 조명 제어, 고감도 사운드 제어, 장거리, 광범위한 적외선 감지 기능이 있습니다.
실용성: 조명 제어로 센서가 작동할 때 소리 제어와 주변광을 제어할 수 있습니다. 그것은 주야간 다양한 주변광에서 작동할 수 있으며, 낮은 주변광에서만 작동할 수도 있습니다. 시간 설정은 규정된 범위 내에서 스스로 조정할 수 있습니다. 적외선 유도 및 사운드 제어 감도는 스스로 제어할 수 있습니다.
좋은 외관: 표면 디자인은 편리하고 우아하지만 관대함을 잃지 않으며 스타일이 우아하며 설치 후 우연한 느낌이 없습니다.
넓은 작동 전압: 100-240VAC 50/60Hz.
편리한 설치: 원하는 두 가지 설치 모드를 선택할 수 있습니다. 원형이나 사각형으로 설치 가능
전기 배선함; 원형 배선함의 나사 2개로 센서를 고정할 수도 있고 나사로 고정할 수도 있습니다.
센서의 특수 설치 선반.
감지 표시: 매번 감지할 때 표시 램프가 한 번 빛납니다.
다중 작업 모드: ON, OFF, 적외선 감지, 적외선 감지 + 사운드 제어 모드를 선택할 수 있습니다.
적외선 감지 + 소리 제어 모드를 선택하면 두드리면 램프가 자동으로 켜집니다.
밤에 집에 돌아오면 집이 더 따뜻하고 더 따뜻해질 것입니다.
로맨틱.
설치
전원을 차단하세요.
센서 하단의 연결 컬럼을 풀고 와이어를 연결 구멍에 꽂은 후 나사를 조입니다.
센서 표면을 내리고 센서를 연결 박스에 연결합니다.
사각형 연결 박스에 설치하려면 고정나사를 설치 구멍에 관통시키고 라디에이터를 블록하여 연결 박스의 설치 구멍을 겨냥한 다음 나사를 조입니다. 원형에 설치하려면 사각형과 동일한 방법을 사용하여 센서 위치를 조정하고 표면의 고정나사를 조이면 고정 암이 자동으로 열리고 연결 박스를 고정할 수 있습니다.
전원을 켜고 테스트해 보세요.
시험
기능 스위치를 "ON"으로 설정하고, "SENS"를 최대로, "MIC"를 최대로 설정합니다. "LUX"를 최대로; “TIME”을 최소로;
전원을 켜면 램프가 켜져 있어야 합니다.
30초 후 기능 스위치를 "OFF"로 설정하면 램프가 꺼지고 모든 기능은 "정지" 상태가 되어야 합니다.
30초 후 기능 스위치를 "PIR"로 설정하면 램프 켜짐 여부에 관계없이 인덕터 신호가 있는 경우 20초 후에 인덕터 램프가 켜집니다. 인덕터 신호가 없는 조건에서는 5~10초 내에 램프가 꺼지고 5초 후에 다시 램프가 켜집니다. "LUX"를 최소로 설정하십시오. 인덕터 신호 조건이 없을 때 꺼진 후 낮에는 램프가 꺼져야 하지만 불투명한 물체를 사용하여 센서를 덮을 경우 램프가 켜져야 하며 5~5~ 10초;
기능 스위치를 "+MIC", "LUX"로 최대로 설정하면 센서가 적외선 감지 +사운드 제어 모드에 있고 감지기를 덮습니다. 램프가 켜져 있고 인덕터 신호가 없는 조건에서 램프는 꺼져 있어야 합니다. 5~10초 후, 5초 후 손뼉을 치면 램프가 켜졌다가 5~10초 후에 꺼집니다(인덕터 신호 없음).
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 바람에 의한 잘못된 동작을 쉽게 감지할 수 있습니다. 낙엽, 커튼 날림, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
메모
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 에어컨, 중앙 난방 장치 등과 같이 온도 변화 영역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
안내사항과 상품간 차이가 있을 경우, 상품을 우선으로 해주시기 바라며, 다시 안내드리지 못해 죄송합니다.
경고
어떠한 2줄 제품도 형광등 단독으로는 사용할 수 없습니다. 실제로 형광등에 연결하려면 형광등과 백열등을 혼합해야 합니다(부하는 병렬 연결해야 함).
센서에 직접 전원을 공급하지 마십시오!!!
일부 문제 및 해결 방법
1、부하가 작동하지 않습니다:
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업등 세트가 조명 제어에 해당하는지 확인하세요.
2, 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.
3、센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 근처의 온도가 눈에 띄게 변하는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 효과가 없어져 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
PD-PIR200 적외선 모션 센서 지침
요약
당사의 장기적인 시장 예측과 조사를 통해 개발된 차세대 적외선 센서입니다. 안정성이 뛰어나며 다기능, 실용성, 우수한 외관, 넓은 작동 전압, 편리한 설치, 감지 표시, 다중 작업 모드 등을 수집합니다. SMT 기술을 채택합니다. 유럽 표준을 준수하므로 가정, 호텔, 기업의 자동 제어에 적합합니다.
명세서
|
전원: 100-240VAC 전원 주파수: 50/60Hz 정격 부하: 최대 300W(100-130VAC) 최대 500W(220-240VAC) 설치 높이: 0.4m~1.8m 감지 각도: >140° 조명 제어: 3LUX~1000LUX(조정 가능) |
시간 설정: 5sec~7min±2min(조정 가능) 감지 범위: 최대 12m(22°C)(조정 가능) 소비 전력: 0.45W(정적 0.1W) 감지 동작 속도: 0.6~1.5m/s 사운드 제어 감도: 30db~90db(조정 가능) 작동 습도: <93%RH 작동 온도: -10°C~+40°C |
센서 정보
기능
다기능: ON, OFF, 조명 제어, 고감도 사운드 제어, 장거리, 광범위한 적외선 감지 기능이 있습니다.
실용성: 조명 제어로 센서가 작동할 때 소리 제어와 주변광을 제어할 수 있습니다. 그것은 주야간 다양한 주변광에서 작동할 수 있으며, 낮은 주변광에서만 작동할 수도 있습니다. 시간 설정은 규정된 범위 내에서 스스로 조정할 수 있습니다. 적외선 유도 및 사운드 제어 감도는 스스로 제어할 수 있습니다.
좋은 외관: 표면 디자인은 편리하고 우아하지만 관대함을 잃지 않으며 스타일이 우아하며 설치 후 우연한 느낌이 없습니다.
넓은 작동 전압: 100-240VAC 50/60Hz.
편리한 설치: 원하는 두 가지 설치 모드를 선택할 수 있습니다. 원형이나 사각형으로 설치 가능
전기 배선함; 원형 배선함의 나사 2개로 센서를 고정할 수도 있고 나사로 고정할 수도 있습니다.
센서의 특수 설치 선반.
감지 표시: 매번 감지할 때 표시 램프가 한 번 빛납니다.
다중 작업 모드: ON, OFF, 적외선 감지, 적외선 감지 + 사운드 제어 모드를 선택할 수 있습니다.
적외선 감지 + 소리 제어 모드를 선택하면 두드리면 램프가 자동으로 켜집니다.
밤에 집에 돌아오면 집이 더 따뜻하고 더 따뜻해질 것입니다.
로맨틱.
설치
전원을 차단하세요.
센서 하단의 연결 컬럼을 풀고 와이어를 연결 구멍에 꽂은 후 나사를 조입니다.
센서 표면을 내리고 센서를 연결 박스에 연결합니다.
사각형 연결 박스에 설치하려면 고정나사를 설치 구멍에 관통시키고 라디에이터를 블록하여 연결 박스의 설치 구멍을 겨냥한 다음 나사를 조입니다. 원형에 설치하려면 사각형과 동일한 방법을 사용하여 센서 위치를 조정하고 표면의 고정나사를 조이면 고정 암이 자동으로 열리고 연결 박스를 고정할 수 있습니다.
전원을 켜고 테스트해 보세요.
시험
기능 스위치를 "ON"으로 설정하고, "SENS"를 최대로, "MIC"를 최대로 설정합니다. "LUX"를 최대로; “TIME”을 최소로;
전원을 켜면 램프가 켜져 있어야 합니다.
30초 후 기능 스위치를 "OFF"로 설정하면 램프가 꺼지고 모든 기능은 "정지" 상태가 되어야 합니다.
30초 후 기능 스위치를 "PIR"로 설정하면 램프 켜짐 여부에 관계없이 인덕터 신호가 있는 경우 20초 후에 인덕터 램프가 켜집니다. 인덕터 신호가 없는 조건에서는 5~10초 내에 램프가 꺼지고 5초 후에 다시 램프가 켜집니다. "LUX"를 최소로 설정하십시오. 인덕터 신호 조건이 없을 때 꺼진 후 낮에는 램프가 꺼져야 하지만 불투명한 물체를 사용하여 센서를 덮을 경우 램프가 켜져야 하며 5~5~ 10초;
기능 스위치를 "+MIC", "LUX"로 최대로 설정하면 센서가 적외선 감지 +사운드 제어 모드에 있고 감지기를 덮습니다. 램프가 켜져 있고 인덕터 신호가 없는 조건에서 램프는 꺼져 있어야 합니다. 5~10초 후, 5초 후 손뼉을 치면 램프가 켜졌다가 5~10초 후에 꺼집니다(인덕터 신호 없음).
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 바람에 의한 잘못된 동작을 쉽게 감지할 수 있습니다. 낙엽, 커튼 날림, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
메모
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 에어컨, 중앙 난방 장치 등과 같이 온도 변화 영역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
안내사항과 상품간 차이가 있을 경우, 상품을 우선으로 해주시기 바라며, 다시 안내드리지 못해 죄송합니다.
경고
어떠한 2줄 제품도 형광등 단독으로는 사용할 수 없습니다. 실제로 형광등에 연결하려면 형광등과 백열등을 혼합해야 합니다(부하는 병렬 연결해야 함).
센서에 직접 전원을 공급하지 마십시오!!!
일부 문제 및 해결 방법
1、부하가 작동하지 않습니다:
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업등 세트가 조명 제어에 해당하는지 확인하세요.
2, 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.
3、센서는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 근처의 온도가 눈에 띄게 변하는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 효과가 없어져 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
