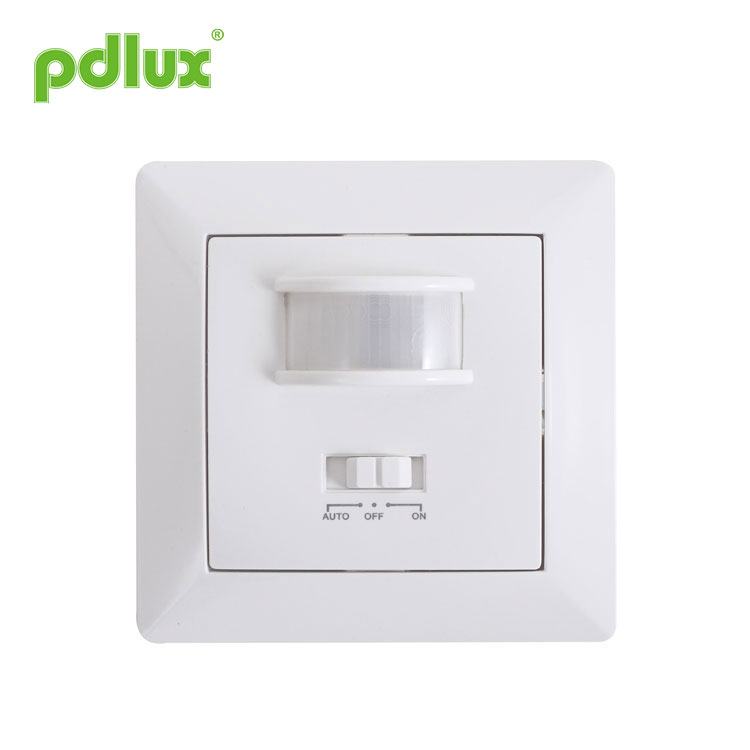

정사각형 PIR 적외선 모션 센서
전문 Square PIR 적외선 모션 센서 제조업체로서 당사 공장에서 Square PIR 적외선 모션 센서를 안심하고 구입할 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR220
문의 보내기
정사각형 PIR 적외선 모션 센서
제품 정보
PD-PIR220은 당사의 장기적인 시장 예측과 조사를 통해 개발된 차세대 적외선 센서입니다.
그것은 강한 안정성을 가지고 있으며 다기능, 실습을 수집합니다.cal, 좋은 외관, 넓은 작동 전압, 편리한 설치, 감지 표시, 다중 작업 모드 등 SMT 기술을 채택합니다. 유럽 표준을 준수하며 가정, 호텔 및 기업의 자동 제어에 적합합니다.
명세서
센서 정보
기능
다기능: ON, OFF, 조명 제어, 고감도 사운드 제어, 장거리, 광범위한 적외선 감지 기능이 있습니다.
실용성: 조명 제어로 센서가 작동할 때 소리 제어와 주변광을 제어할 수 있습니다. 그것은 주야간 다양한 주변광에서 작동할 수 있으며, 낮은 주변광에서만 작동할 수도 있습니다. 시간 설정은 규정된 범위 내에서 스스로 조정할 수 있습니다. 적외선 유도 및 사운드 제어 감도는 스스로 제어할 수 있습니다.
좋은 외관: 표면 디자인은 편리하고 우아하지만 관대함을 잃지 않으며 스타일이 우아하며 설치 후 우연한 느낌이 없습니다.
넓은 작동 전압: 220-240V/AC 50Hz. PD-PIR220을 들고 유럽 전역을 가더라도 걱정하지 않으셔도 됩니다.
편리한 설치: 원하는 두 가지 설치 모드를 선택할 수 있습니다. 원형 또는 사각형 정션 박스에 설치할 수 있습니다. 원형 배선함의 나사 2개로 센서를 고정할 수도 있고, 센서의 특수 설치 선반을 사용하여 고정할 수도 있습니다. 즉, 정션박스 설치 방향이 올바른지 여부에 관계없이 PD-PIR220은 평면적으로 설치됩니다.
다중 작업 모드: ON, OFF, 적외선 감지, 적외선 감지 + 소리 제어 모드를 선택할 수 있습니다. 적외선 감지 + 소리 제어 모드를 선택하면 문을 두드리거나 "내가 온다"라고 말하면 램프가 자동으로 켜집니다. back” 밤에 집에 돌아오면 집이 더욱 따뜻하고 낭만적이 될 것입니다.
설치
전원을 끄십시오.
센서 하단의 연결 컬럼을 풀고 와이어를 연결 구멍에 꽂은 다음 나사를 조입니다.
센서 표면을 내리고 센서를 연결 박스에 연결합니다.
사각형 연결 박스에 설치하려면 고정나사를 설치 구멍에 관통시키고 라디에이터를 블록하여 연결 박스의 설치 구멍을 겨냥한 다음 나사를 조입니다. 원형에 설치하려면 사각형과 동일한 방법을 사용하고 센서의 위치도 조정하고 표면의 고정나사를 조이면 고정 암이 자동으로 열리고 연결 박스를 고정할 수 있습니다.
전원을 켜고 테스트해 보세요.
연결-와이어 다이어그램
메모
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 에어컨, 중앙 난방 장치 등과 같이 온도 변화 영역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
안내사항과 상품간 차이가 있을 경우, 상품을 우선으로 해주시기 바라며, 다시 안내드리지 못해 죄송합니다.
적외선 모션 센서 PD-PIR220 지침
제품 정보
PD-PIR220은 당사의 장기적인 시장 예측과 조사를 통해 개발된 차세대 적외선 센서입니다.
그것은 강한 안정성을 가지고 있으며 다기능, 실습을 수집합니다.cal, 좋은 외관, 넓은 작동 전압, 편리한 설치, 감지 표시, 다중 작업 모드 등 SMT 기술을 채택합니다. 유럽 표준을 준수하며 가정, 호텔 및 기업의 자동 제어에 적합합니다.
명세서
|
전원: 220-240V/AC 전원 주파수: 50Hz 정격 부하:500W 최대 텅스텐(cosΦ=1) 감지 각도: >140° 감지 범위: 최대 10±2m(22°C) 조명 제어: 3LUX~1000LUX(조정 가능) 시간 설정: 10±3초~10±2분(조정 가능) |
설치 높이: 0.4m~1.8m 소비 전력: 0.45W(정적 0.1W) 감지 동작 속도: 0.6~1.5m/s 사운드 제어 감도: 30db~90db(조정 가능) 작동 습도: <93℅RH 작동 온도: -10~+40℃ |
센서 정보
기능
다기능: ON, OFF, 조명 제어, 고감도 사운드 제어, 장거리, 광범위한 적외선 감지 기능이 있습니다.
실용성: 조명 제어로 센서가 작동할 때 소리 제어와 주변광을 제어할 수 있습니다. 그것은 주야간 다양한 주변광에서 작동할 수 있으며, 낮은 주변광에서만 작동할 수도 있습니다. 시간 설정은 규정된 범위 내에서 스스로 조정할 수 있습니다. 적외선 유도 및 사운드 제어 감도는 스스로 제어할 수 있습니다.
좋은 외관: 표면 디자인은 편리하고 우아하지만 관대함을 잃지 않으며 스타일이 우아하며 설치 후 우연한 느낌이 없습니다.
넓은 작동 전압: 220-240V/AC 50Hz. PD-PIR220을 들고 유럽 전역을 가더라도 걱정하지 않으셔도 됩니다.
편리한 설치: 원하는 두 가지 설치 모드를 선택할 수 있습니다. 원형 또는 사각형 정션 박스에 설치할 수 있습니다. 원형 배선함의 나사 2개로 센서를 고정할 수도 있고, 센서의 특수 설치 선반을 사용하여 고정할 수도 있습니다. 즉, 정션박스 설치 방향이 올바른지 여부에 관계없이 PD-PIR220은 평면적으로 설치됩니다.
다중 작업 모드: ON, OFF, 적외선 감지, 적외선 감지 + 소리 제어 모드를 선택할 수 있습니다. 적외선 감지 + 소리 제어 모드를 선택하면 문을 두드리거나 "내가 온다"라고 말하면 램프가 자동으로 켜집니다. back” 밤에 집에 돌아오면 집이 더욱 따뜻하고 낭만적이 될 것입니다.
설치
전원을 끄십시오.
센서 하단의 연결 컬럼을 풀고 와이어를 연결 구멍에 꽂은 다음 나사를 조입니다.
센서 표면을 내리고 센서를 연결 박스에 연결합니다.
사각형 연결 박스에 설치하려면 고정나사를 설치 구멍에 관통시키고 라디에이터를 블록하여 연결 박스의 설치 구멍을 겨냥한 다음 나사를 조입니다. 원형에 설치하려면 사각형과 동일한 방법을 사용하고 센서의 위치도 조정하고 표면의 고정나사를 조이면 고정 암이 자동으로 열리고 연결 박스를 고정할 수 있습니다.
전원을 켜고 테스트해 보세요.
연결-와이어 다이어그램
|
시험 기능 스위치를 "ON"으로 설정하고 "MIC"를 시계 반대 방향으로 최소로 설정합니다. "LUX"는 시계 방향으로 최대값까지입니다. "TIME"은 시계 반대 방향으로 최소로 설정됩니다. 전원을 켜면 램프가 켜져 있어야 합니다. 30초 후 기능 스위치를 "OFF"로 설정하면 램프가 꺼지고 모든 기능은 "정지" 상태가 되어야 합니다. 30초 후 기능 스위치를 "AUTO"로 설정하면 램프 켜짐 여부에 관계없이 인덕터 신호가 있는 경우 20초 후에 인덕터 램프가 켜집니다. 인덕터 신호가 없는 조건에서 램프는 10~13초 내에 꺼져야 합니다. "LUX"를 최소로 설정하십시오. 인덕터 신호 조건이 없을 때 꺼진 후 낮에는 램프가 꺼져야 하지만 불투명한 물체를 사용하여 센서를 덮을 경우 램프가 켜져야 하며 10~10~ 13초; 기능 스위치를 "AUTO", "LUX"를 최대로, "MIC"를 최대로 설정합니다. 그런 다음 센서는 적외선 감지 + 사운드 제어 모드에 있고 램프가 켜져 있으면 인덕터 신호 조건이 없는 경우 감지기를 덮습니다. 10~13초 후에 램프가 꺼지고, 손뼉을 치면 5초 후에 램프가 켜지고 5~10초 후에 꺼집니다(인덕터 신호 없음). |
 |
메모
전기 기술자나 숙련된 사람이 설치하도록 하십시오.
불안한 물체는 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 에어컨, 중앙 난방 장치 등과 같이 온도 변화 영역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.
안내사항과 상품간 차이가 있을 경우, 상품을 우선으로 해주시기 바라며, 다시 안내드리지 못해 죄송합니다.
