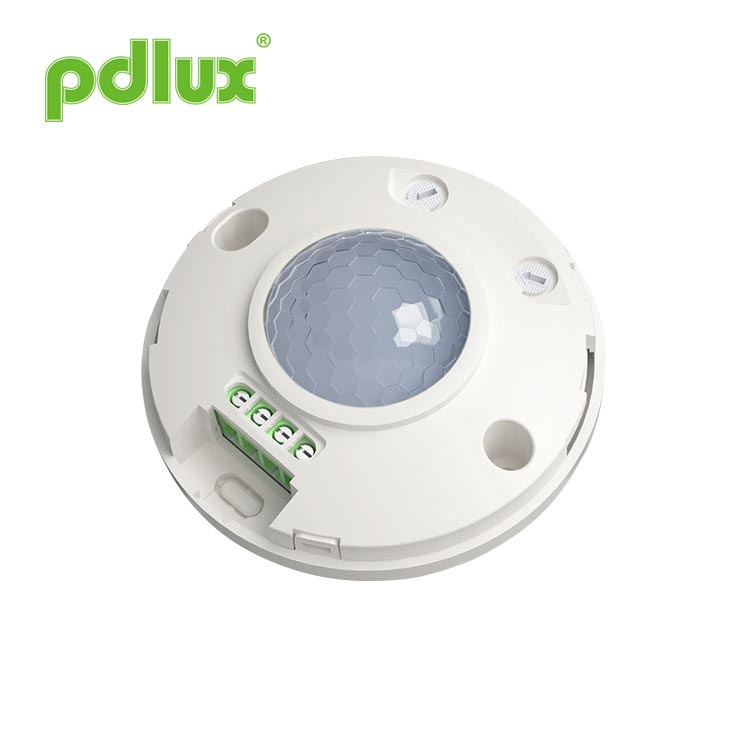

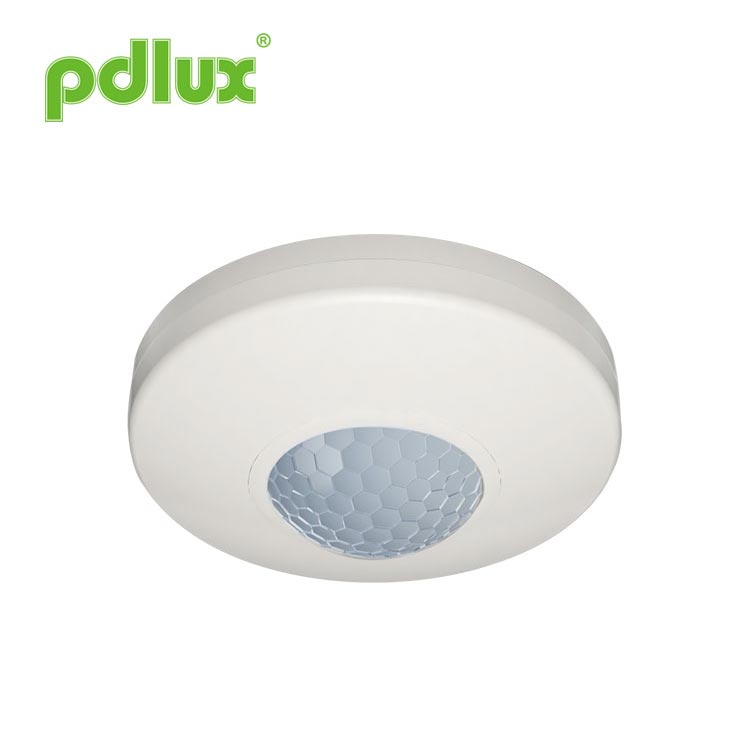

안정적이고 효율적인 적외선 센서
안정적이고 효율적인 적외선 센서. 자동화, 편리한 안전, 에너지 절약 및 실용적인 기능을 수집합니다. 내부의 하나의 감지기는 넓은 범위의 감지 영역을 구성하며 인간의 적외선 에너지를 제어 신호 소스로 활용합니다. 감지 영역에 진입하면 즉시 로드를 시작합니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 쉽고 널리 사용됩니다. 현재까지 가장 발전된 PIR 센서로 얇고 디지털입니다. 디지털 지능형 초전형 적외선 센서를 채택하여 회로 성능을 더욱 안정적으로 만들고, 오류 동작을 줄이고, 감도를 높이며, 오류율을 낮추고, 대기 전력 소비를 낮추고, 신호 해상도를 더욱 강하게 만듭니다.
모델:PD-PIR330
문의 보내기
안정적이고 효율적인 적외선 센서
명세서
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 원하는 대로 주변 조명을 조정할 수 있습니다. SUN(최대)으로 설정하면 낮과 밤에 작동합니다. MOON(최소)으로 설정하면 다음 미만에서만 작동합니다.
10LUX 상황. 조정은 테스트 방법을 참조하십시오. 시간 지연은 지속적으로 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 지연 기본의 나머지 부분에서 다시 한 번 시간을 계산합니다. (시간 설정)
시간 지연 조정: 원하는 대로 설정할 수 있습니다. 최소값은 8±2초입니다. 최대값은 8±2min입니다.
참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 그러나 적외선 센서에는 연속 감지 기능이 있으므로 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
시험
1. LUX 손잡이를 시계 방향으로 최대(SUN)까지 돌립니다. 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. 센서 손잡이를 시계 방향으로 최대로 돌립니다.
2. 전원이 연결되면 부하 제어가 작동을 시작하고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다.
3. 일단 감지되면 부하가 작동하고 표시기가 켜지고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다. 그리고 4초 후에 신호가 감지되면 부하가 작동을 시작하고 표시기가 켜지고 작동을 중지해야 합니다 8± 2초 후 지속적인 신호가 감지되지 않을 때.
4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 상태에서 부하는 8±2초 이내에 작동을 멈춰야 합니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
회사의 허가 없이 사용설명서의 내용을 다른 목적으로 복사하는 것을 엄격히 금지합니다.
명세서
| 전원 | 220-240VAC,50Hz |
| 정격 부하 |
800W 최대 텅스텐 최대 150W 형광등 및 LED |
| 감지 범위(22°C) |
최대 4m (반경.)(천장 설치) 최대 8m (벽 설치) |
| 시간 설정 | 8±2sec~8±2min(조정가능) |
| 조명 제어 | <10LUX~2000LUX(조정가능) |
| 감지 각도 | 360°(천장설치) |
| 설치 높이 | 2.5~4.5m (천장설치) 1.8~2.5m (벽면설치) |
| 작동 온도 | –10°C ~ +40°C |
| 작동 습도 | <95%RH |
| 모션 속도 감지 | 0.6m/s -1.5m/s |
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 원하는 대로 주변 조명을 조정할 수 있습니다. SUN(최대)으로 설정하면 낮과 밤에 작동합니다. MOON(최소)으로 설정하면 다음 미만에서만 작동합니다.
10LUX 상황. 조정은 테스트 방법을 참조하십시오. 시간 지연은 지속적으로 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 지연 기본의 나머지 부분에서 다시 한 번 시간을 계산합니다. (시간 설정)
시간 지연 조정: 원하는 대로 설정할 수 있습니다. 최소값은 8±2초입니다. 최대값은 8±2min입니다.
(1) 조명 제어 설정
작업등을 조정하세요. 시계방향으로 회전 늘리려면 시계 반대 방향으로 돌리면 줄입니다. 미니로 바꾸면 10LUX 정도의 조명 제어 이하에서만 작동하며 최대로 설정하면 모든 조명 제어가 작동할 수 있습니다.
작업등을 조정하세요. 시계방향으로 회전 늘리려면 시계 반대 방향으로 돌리면 줄입니다. 미니로 바꾸면 10LUX 정도의 조명 제어 이하에서만 작동하며 최대로 설정하면 모든 조명 제어가 작동할 수 있습니다.
(2)시간 설정
부하 작업 시간 설정을 조정합니다. 회전하다 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 시간 설정은 최대로 설정 시 약 8±2분, 최소로 설정 시 시간 설정은 약 8±2초입니다.
부하 작업 시간 설정을 조정합니다. 회전하다 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 시간 설정은 최대로 설정 시 약 8±2분, 최소로 설정 시 시간 설정은 약 8±2초입니다.
참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 그러나 적외선 센서에는 연속 감지 기능이 있으므로 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
-
연결 와이어 다이어그램N, L에 전원을 연결합니다.
N, L'을 부하와 연결합니다.
-
설치 지침메모:
스위치 끄기 전원을 설치하기 전에
시험
1. LUX 손잡이를 시계 방향으로 최대(SUN)까지 돌립니다. 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. 센서 손잡이를 시계 방향으로 최대로 돌립니다.
2. 전원이 연결되면 부하 제어가 작동을 시작하고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다.
3. 일단 감지되면 부하가 작동하고 표시기가 켜지고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다. 그리고 4초 후에 신호가 감지되면 부하가 작동을 시작하고 표시기가 켜지고 작동을 중지해야 합니다 8± 2초 후 지속적인 신호가 감지되지 않을 때.
4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 상태에서 부하는 8±2초 이내에 작동을 멈춰야 합니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것이므로, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
회사의 허가 없이 사용설명서의 내용을 다른 목적으로 복사하는 것을 엄격히 금지합니다.
