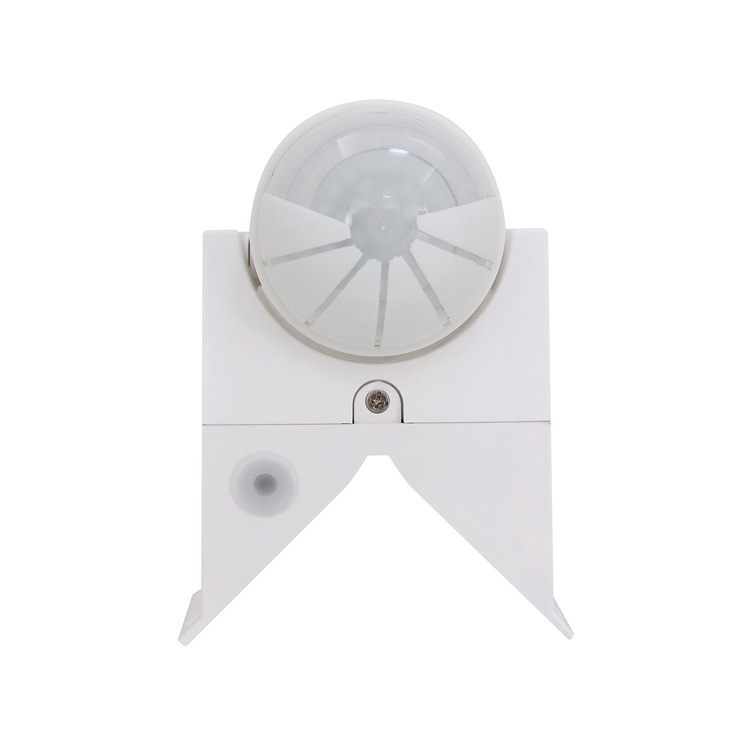

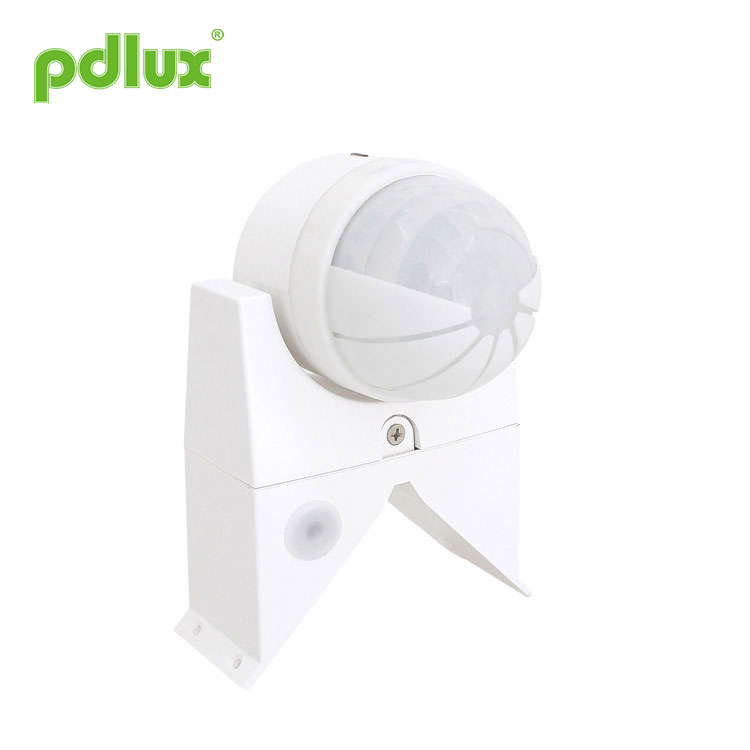

시간 조정 가능한 PIR 모션 센서
우리 공장에서 시간 조절 가능한 PIR 모션 센서를 구입하시면 안심하실 수 있으며 최고의 애프터 서비스와 적시 배송을 제공해 드리겠습니다.
모델:PD-PIR106
문의 보내기
시간 조정 가능한 PIR 모션 센서
요약
이 제품은 2개의 고감도 감지기, 집적 회로 및 SMT 기술을 채택합니다. 2개의 검출기는 넓은 검출 범위를 구성합니다. 인체의 적외선 에너지를 제어 신호 소스로 활용합니다. 감지 범위에 들어가면 즉시 제어 부하를 시작할 수 있고 자동으로 주야간을 식별할 수 있으며 설치가 쉽고 사용 분야가 넓습니다. 자동화, 편리성, 안전성, 에너지 절약, 실용성을 모두 담았습니다.
명세서
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 사용자가 작업 조명을 조정할 수 있습니다. 태양(최대)으로 조정되면 낮과 밤에 작동합니다. 달(최소)일 때 20LUX 이하의 주변 조명에서만 작동합니다.
감지 범위는 조정 가능합니다. 감도를 조정하면 설치 위치와 필요한 감지 범위에 따라 거리를 설정할 수 있으며 감도는 이동 방향과 큰 관련이 있습니다.
시간 설정은 지속적으로 추가됩니다. 첫 번째 유도 후 두 번째 유도 신호를 다시 수신하면 두 번째 유도 후 시간 지연을 계산합니다.
시간 설정은 조정 가능합니다. 시간 지연은 필요에 따라 직접 조정할 수 있습니다. 제품의 최단 시간 설정은 약 10초이고 최장 시간은 6분~9분입니다.
전원 표시 및 감지 표시: 전원이 켜져 있으면 LED가 녹색이고 감지할 때 LED가 주황색입니다.
렌즈 커버 제공: 특정 범위를 감지할 필요가 없는 경우 렌즈 커버를 설치하여 범위를 차단할 수 있습니다.
설치(다이어그램1과 유사)
1、전원을 끄기 전에 설치하십시오.
2, 연결 와이어 그림에 따라 베이스 나사를 풀고 전원 와이어와 로드 와이어를 센서의 연결 라인 열에 연결한 다음 나사를 조입니다.
3, 정면 이동, 감도 낮은 교차 이동, 감도 높은 팽창제 및 나사를 사용하여 필요한 위치에 센서를 설치합니다.
시험
Lux 손잡이를 시계 반대 방향으로 최대(☼)까지 돌립니다. 시간 노브는 시계 반대 방향으로 최소(-)로, Sens 노브는 시계 방향으로 최대(+)로 설정합니다.
전원을 켜면 LED가 녹색으로 켜지고 40~50초 후에 센서가 안정적인 작동 상태가 됩니다.
부하 작동이 중지된 후 5~10초 후에 이를 감지하면 부하가 작동해야 하며 LED가 주황색으로 켜집니다. 감지되지 않는 조건에서는 LED가 녹색으로 다시 켜지고 약 10초 후에 로드가 작동을 중지해야 합니다.
Lux 손잡이를 시계 반대 방향으로 최소(☾)로 돌리고 20LUX 이상의 주변 조명에서 테스트하면 부하가 작동을 멈춘 후 부하가 작동하지 않아야 함을 감지합니다. 불투명한 물체(예: 수건 등)가 감지 창을 덮으면 로드가 작동해야 하며, 감지되지 않는 조건에서 로드가 약 10초 이내에 작동을 멈추는 것이 정상입니다.
제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
설치시 주의사항
전기 기술자나 경험이 풍부한 사람이 설치하도록 하십시오.
불안 대상을 설치 기반으로 간주하지 마십시오.
감지 창 앞에는 감지에 영향을 미치는 장애물이나 움직이는 물체가 없어야 합니다.
기류가 명백하게 변하는 곳에는 설치하지 마십시오. 예: 에어컨 및 공기 히터.
몇 가지 문제와 해결책
① 부하가 작동하지 않습니다.
·전원과 부하의 연결이 올바른지 확인하십시오.
·부하가 양호한지 여부를 확인하십시오.
·설정한 작업등이 주변광과 일치하는지 확인하세요.
② 감도가 매우 낮습니다.
·감지 창 앞에 센서 수신 신호에 영향을 미치는 장애물이 있는지 확인하십시오.
·주위 온도가 너무 높지 않은지 확인하십시오.
·감지 신호가 감지 필드에 있는지 확인하십시오.
·설치 높이가 지침에서 요구하는 범위에 있는지 확인하십시오.
·이동방향이 올바른지 확인해 주십시오.
③ 센서는 부하를 자동으로 차단할 수 없습니다.
·감지 영역에 지속적인 감지 신호가 있는지 여부;
·시간 지연이 최대로 설정되어 있는지 여부;
·전원이 명령의 요구 사항과 일치하는지 여부;
·에어컨, 에어히터 등 센서 근처의 공기 온도가 눈에 띄게 변하는지 여부.
● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오. 고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않아 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
PD-PIR106 적외선 모션 센서 지침
요약
이 제품은 2개의 고감도 감지기, 집적 회로 및 SMT 기술을 채택합니다. 2개의 검출기는 넓은 검출 범위를 구성합니다. 인체의 적외선 에너지를 제어 신호 소스로 활용합니다. 감지 범위에 들어가면 즉시 제어 부하를 시작할 수 있고 자동으로 주야간을 식별할 수 있으며 설치가 쉽고 사용 분야가 넓습니다. 자동화, 편리성, 안전성, 에너지 절약, 실용성을 모두 담았습니다.
명세서
|
전원: 220-240V/AC 100-130V/AC 전원 주파수: 50/60Hz 정격 부하: 3000W 최대 텅스텐(220-240V/AC) 300W 최대 형광등(220-240V/AC) 1200W 최대 텅스텐(100-130V/AC) 150W 최대 형광등(220-240V/AC) 시간 설정: 최소: 10초(대략) 최대:6min~9min(조정 가능) |
감지 범위: 최대 15m(22℃) (조정 가능) 감지 각도: 220° 조명 제어: <15LUX~일광(조정 가능) 전력 소비: 0.45W(작동) 0.1W(정적) 설치높이:1.8m~2.5m 상대 습도:<93%RH 감지 이동 속도: 0.6~1.5m/s 작동 온도:-10~+40℃ |
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 사용자가 작업 조명을 조정할 수 있습니다. 태양(최대)으로 조정되면 낮과 밤에 작동합니다. 달(최소)일 때 20LUX 이하의 주변 조명에서만 작동합니다.
감지 범위는 조정 가능합니다. 감도를 조정하면 설치 위치와 필요한 감지 범위에 따라 거리를 설정할 수 있으며 감도는 이동 방향과 큰 관련이 있습니다.
시간 설정은 지속적으로 추가됩니다. 첫 번째 유도 후 두 번째 유도 신호를 다시 수신하면 두 번째 유도 후 시간 지연을 계산합니다.
시간 설정은 조정 가능합니다. 시간 지연은 필요에 따라 직접 조정할 수 있습니다. 제품의 최단 시간 설정은 약 10초이고 최장 시간은 6분~9분입니다.
전원 표시 및 감지 표시: 전원이 켜져 있으면 LED가 녹색이고 감지할 때 LED가 주황색입니다.
렌즈 커버 제공: 특정 범위를 감지할 필요가 없는 경우 렌즈 커버를 설치하여 범위를 차단할 수 있습니다.
설치(다이어그램1과 유사)
1、전원을 끄기 전에 설치하십시오.
2, 연결 와이어 그림에 따라 베이스 나사를 풀고 전원 와이어와 로드 와이어를 센서의 연결 라인 열에 연결한 다음 나사를 조입니다.
3, 정면 이동, 감도 낮은 교차 이동, 감도 높은 팽창제 및 나사를 사용하여 필요한 위치에 센서를 설치합니다.
시험
Lux 손잡이를 시계 반대 방향으로 최대(☼)까지 돌립니다. 시간 노브는 시계 반대 방향으로 최소(-)로, Sens 노브는 시계 방향으로 최대(+)로 설정합니다.
전원을 켜면 LED가 녹색으로 켜지고 40~50초 후에 센서가 안정적인 작동 상태가 됩니다.
부하 작동이 중지된 후 5~10초 후에 이를 감지하면 부하가 작동해야 하며 LED가 주황색으로 켜집니다. 감지되지 않는 조건에서는 LED가 녹색으로 다시 켜지고 약 10초 후에 로드가 작동을 중지해야 합니다.
Lux 손잡이를 시계 반대 방향으로 최소(☾)로 돌리고 20LUX 이상의 주변 조명에서 테스트하면 부하가 작동을 멈춘 후 부하가 작동하지 않아야 함을 감지합니다. 불투명한 물체(예: 수건 등)가 감지 창을 덮으면 로드가 작동해야 하며, 감지되지 않는 조건에서 로드가 약 10초 이내에 작동을 멈추는 것이 정상입니다.
 |
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다! |
설치시 주의사항
전기 기술자나 경험이 풍부한 사람이 설치하도록 하십시오.
불안 대상을 설치 기반으로 간주하지 마십시오.
감지 창 앞에는 감지에 영향을 미치는 장애물이나 움직이는 물체가 없어야 합니다.
기류가 명백하게 변하는 곳에는 설치하지 마십시오. 예: 에어컨 및 공기 히터.
몇 가지 문제와 해결책
① 부하가 작동하지 않습니다.
·전원과 부하의 연결이 올바른지 확인하십시오.
·부하가 양호한지 여부를 확인하십시오.
·설정한 작업등이 주변광과 일치하는지 확인하세요.
② 감도가 매우 낮습니다.
·감지 창 앞에 센서 수신 신호에 영향을 미치는 장애물이 있는지 확인하십시오.
·주위 온도가 너무 높지 않은지 확인하십시오.
·감지 신호가 감지 필드에 있는지 확인하십시오.
·설치 높이가 지침에서 요구하는 범위에 있는지 확인하십시오.
·이동방향이 올바른지 확인해 주십시오.
③ 센서는 부하를 자동으로 차단할 수 없습니다.
·감지 영역에 지속적인 감지 신호가 있는지 여부;
·시간 지연이 최대로 설정되어 있는지 여부;
·전원이 명령의 요구 사항과 일치하는지 여부;
·에어컨, 에어히터 등 센서 근처의 공기 온도가 눈에 띄게 변하는지 여부.
● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오. 고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않아 문제가 발생할 수 있습니다. 설계 시 중복 설계에 주의를 기울이고 문제를 방지하기 위해 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
