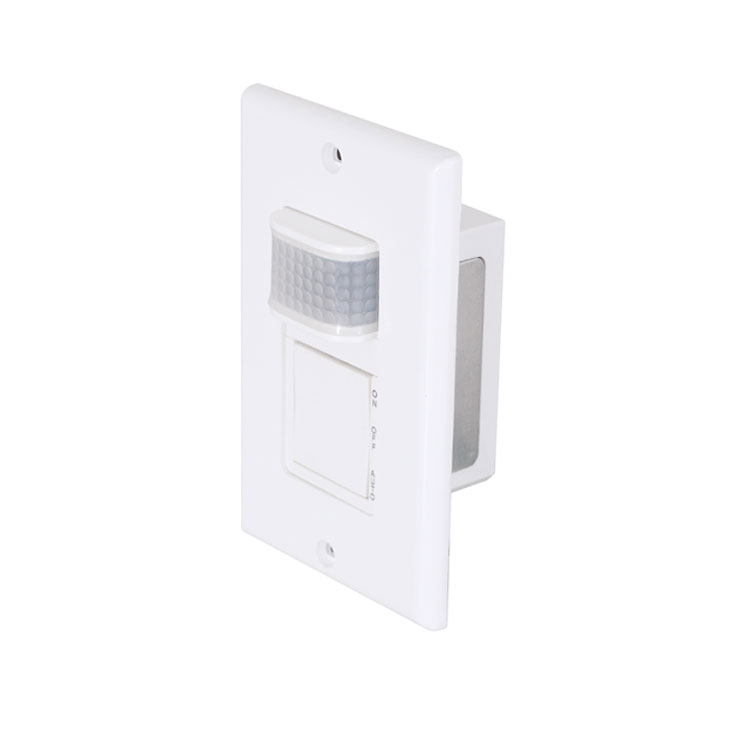

2 선식 적외선 센서

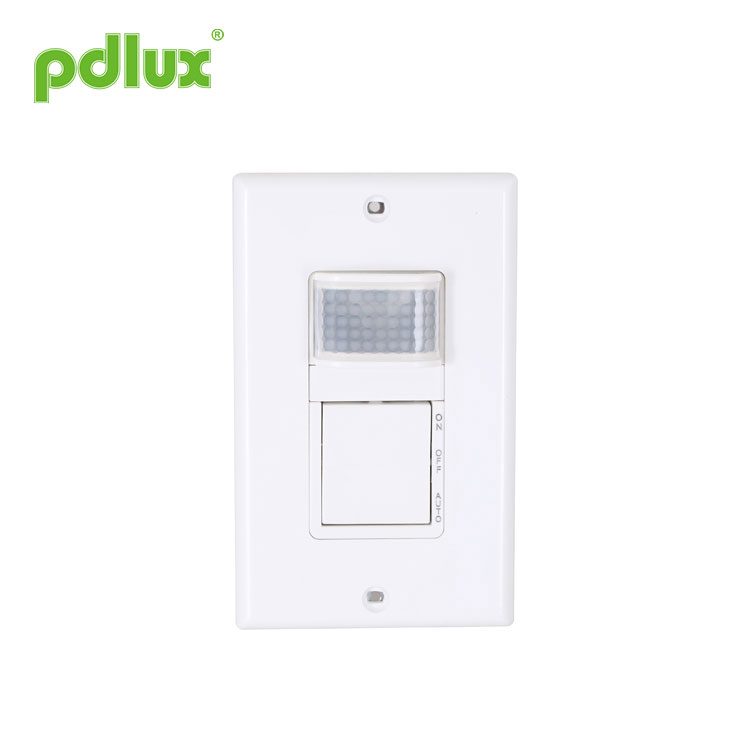

적외선 모션 센서 PD-PIR123 지침

요약
2 선식 적외선 센서는 벽에 장착 된 적외선 자동 센서 스위치로 광범위한 응용 분야이며 다음 용도로 사용할 수 있습니다.
â € ¢ 소규모 사무실 â € ¢ 회의실 â € ¢ 라운지 â € ¢ 거실
2 선식 적외선 센서를 사용하여 백열등을 제어 할 수 있습니다. 이 제품은 또한 회의실이나 슬라이드 또는 영화 프로그램이이 스위치를 사용하여 조명을 끌 수있는 다른 장소가 필요할 때 수동 스위치입니다. 이 제품은 단극 스위치를 대체하기 위해 표준 월 박스에 설치해야합니다. 이 제품은 접지가 필요합니다.

조작
Two Wire Infrared Sensor는 수동 적외선 (PIR) 감지 기술을 사용하여 실내를 모니터링합니다. 사람이 센서 영역에 들어 오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다. 센서 영역을 통과하는 탑승자가있는 한 표시등은 계속 켜져 있습니다.
지연된 꺼짐 시간 조정은 공간이 점유 될 때 조명이 꺼지는 것을 방지합니다. 조명을 계속 켜려면 선택한 지연 꺼짐 시간 간격 동안 한 번 이상 센서 영역을 통과해야합니다. 장치가 센서 영역에서 활동을 감지 할 때마다 LED 표시등이 깜박입니다. 센서가 모니터링하는 공간이 지연 꺼짐 간격으로 선택한 시간 동안 비어 있으면 장치가 조명을 끕니다.

푸시 버튼 수동 오버라이드 제어 :
수동 제어를 위해 Two Wire Infrared Sensor에는 편리한 푸시 버튼 스위치가 있습니다. 프레스 버튼을 눌러``ON '', 센서가 불을 켭니다. 누름 버튼을 눌러``OFF ''하면 센서가 조명을 끄고 방이 비어 있어도 꺼진 상태로 유지합니다. 이 기능은 슬라이드 또는 필름 프레젠테이션에 특히 유용합니다. ``ON ''버튼을 누르기 만하면 조명을 다시 켤 수 있습니다. 프레스 버튼을 눌러 "AUTO"를 선택하면 장치가 정상 작동 상태로 돌아갑니다. 사람이 센서 영역에 들어 오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다.

자동 모드 :
이 모드에서는 움직임이 감지되면 자동으로 조명이 켜집니다. 장치가 센서 영역에서 활동을 감지하는 한 표시등은 계속 켜져 있습니다. 공간이 비워지고 꺼짐 지연 시간이 만료되면 장치가 자동으로 조명을 끕니다. 누름 버튼을 눌러 "OFF"로 설정하여 언제든지 조명을 수동으로 끌 수도 있습니다. 이 모드는 에너지 절약을 위해 필요합니다.

시야 PD-PIR123은 약 90m2의 최대 커버리지 영역으로 180 ° 시야각을 제공합니다. 센서 전면의 최대 감지 거리는 8M, 각 측면에서 6M입니다. "작은 움직임"구역은 상대적으로 작은 신체 움직임을 감지하여 사람이 방에서 넓게 움직이지 않더라도 조명이 켜져 있도록합니다. 시야의 나머지 부분은 "대형 동작"영역이며 감도가 더 낮고 더 큰 동작이 필요합니다.

향상된 조정 옵션
PD-PIR123은 다양한 상용 응용 분야에서 최적의 성능을 제공합니다. 주변 광 재정의 기능 및 지연된 꺼짐 시간에 대한 선택적 조정이 있습니다. 이러한 조정은 특정 설치의 요구 사항을 충족하도록 성능을 사용자 정의합니다. 조작을 방지하기 위해 모든 조정은 제어판 덮개를 제거해야만 액세스 할 수 있습니다. 작은 일자 드라이버를 사용하여 컨트롤 노브를 조정할 수 있습니다. 컨트롤은 다음과 같이 레이블이 지정됩니다.

시각:
지연 OFF 시간은 8 ± 2 초로 미리 설정되어 있습니다. 지연 꺼짐 시간 설정을 선택할 수 있습니다 : 8 ± 2 초 ~ 20 ± 3 분.

빛:
일부 설치에서 에너지 절약을 극대화하기 위해 주변 조명 재정의 기능은 점유 여부에 관계없이 자연광이 충분할 때 센서가 조명을 켜는 것을 방지합니다. 이 조정은 주변 조명이 인공 조명이 필요하지 않은 수준에있을 때 이루어져야합니다.
2 선식 적외선 센서는 주변 조명 재정의가 적용되지 않은 상태로 공장에서 사전 설정되어 있습니다. 즉, 자연광의 양에 관계없이 점유를 감지하면 장치가 조명을 켭니다.

명세서
여기에 나열된 장치는 Lexing Commercial Specification Grade Wall Switch Passive Infrared (PIR) 센서로, 사람의 존재로부터 적외선 방출을 감지하고 백열 부하를 켜서 반응 할 수 있습니다. 이 장치가 현재 시간이 지난 후에도 움직임을 감지하지 못하면 할당 된 부하를 꺼서 응답합니다.
벽 스위치 수동 적외선 (PIR) 센서에는 수동 켜기 / 끄기 / 자동 전환을 제공하는 푸시 버튼이 장착되어 있어야합니다. PD-PIR123 벽 스위치 수동 적외선 (PIR) 센서는 조정 가능한 꺼짐 지연 시간 및 주변 광 무시 기능을 제공해야합니다.

기능 및 이점
• 새로운 로우 프로파일 디자인은 눈에 띄는 "스캐닝 장치"모양을 제거합니다.
• 180 ° 시야각은 소규모 사무실, 회의실, 강의실, 라운지 및 다양한 상업 지역에 적합한 약 90m2의 범위를 제공합니다.
• 편리한 푸시 버튼은 언제든지 수동 ON / OFF / AUTO 조명 전환을 제공합니다.
• 8 ± 2 초 ~ 20 ± 3 분의 지연된 꺼짐 시간 설정을위한 수동 조정 옵션. 에너지 절약을 극대화하기 위해 맞춤형 조정이 가능합니다.
• 조정 가능한 주변 광 재정의 범위는 약 2 피트 촛대 (2lux)에서 1000 피트 촛대 (1000lux)까지 자연 채광이 충분한 기간 동안 조명이 자동으로 켜지는 것을 방지하여 에너지 절약을 증가시킵니다.
• 센서가 움직임을 감지하면 LED 표시등이 깜박여 감지가 활성화되었는지 확인합니다.
• 120V 또는 277V 조명에 하나의 장치를 사용할 수 있습니다.
• 표준 월 박스에 적합하며 단극 벽 스위치를 대체합니다.
• 5 년 제한 보증.

치수 다이어그램

설치
2 선 적외선 센서는 표준 벽 상자에 장착 된 단극 벽 스위치를 대체 할 수 있습니다. 장치를 작동하려면 올바르게 접지해야합니다. HVAC 레지스터에서 4 피트 이상 떨어져 있어야합니다. 장치의 전원을 켤 때마다 정상 작동을 시작하는 데 약 1 분이 소요됩니다.

☠†주의 ： 동선에만 사용하십시오!

물리적 사양 작동 온도 범위 : -10â „ƒ ~ 40â „ƒ 보관 온도 범위 : -10â „ƒ ~ 85â „ƒ 작동 습도 : 20 % ~ 90 % 비 응축 전기 요구 사항 전원 : 120V / AC-277 V / AC 전원 주파수 : 50 / 60Hz 와이어 지정 : 선-검정 로드-검정 접지-녹색 정격 부하 : 500W Max.tungsten

몇 가지 문제와 해결 방법
1ã € 부하가 작동하지 않습니다.
A : 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b : 부하가 좋은지 확인하십시오;
c : 작업 조명 세트가 조명 제어에 해당하는지 확인하십시오.

2ã € 감도가 나쁩니다.
A : 신호를 수신하기 위해 감지 창 앞에 방해가 있는지 확인하십시오.
b : 주변 온도가 너무 높은지 확인하십시오.
c : 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d : 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e : 이동 방향이 올바른지 확인하십시오.

3ã € 센서는 부하를 자동으로 차단할 수 없습니다.
A : 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b : 시간 설정이 가장 긴지 확인하십시오.
c : 전원이 지침에 해당하는지 확인하십시오.



â— 사전 설치로 확인하십시오.
â— 설치 및 제거 작업 전에 전원 공급을 차단하십시오.
â— 안전을 위해 전원을 차단했는지 확인하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만, 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 중복 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.
이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
