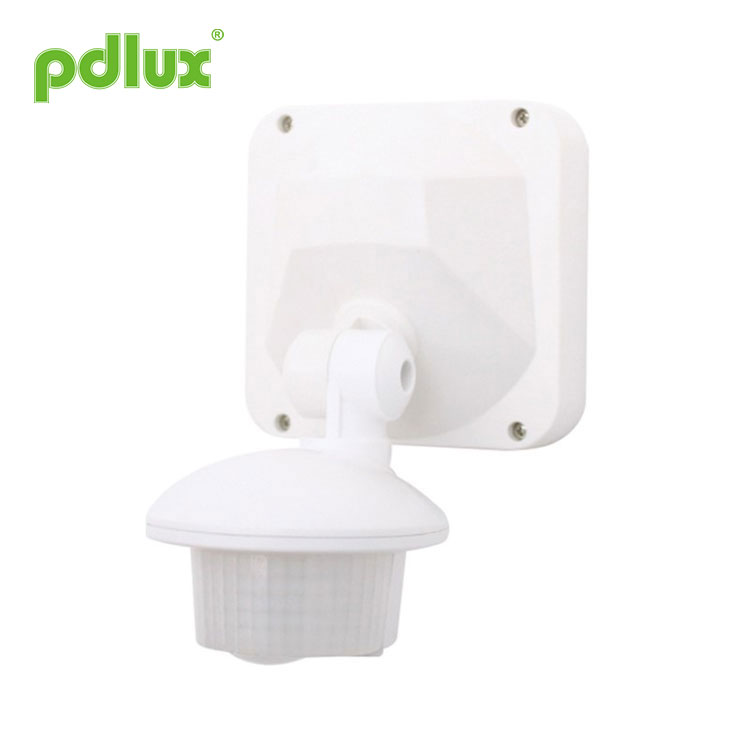

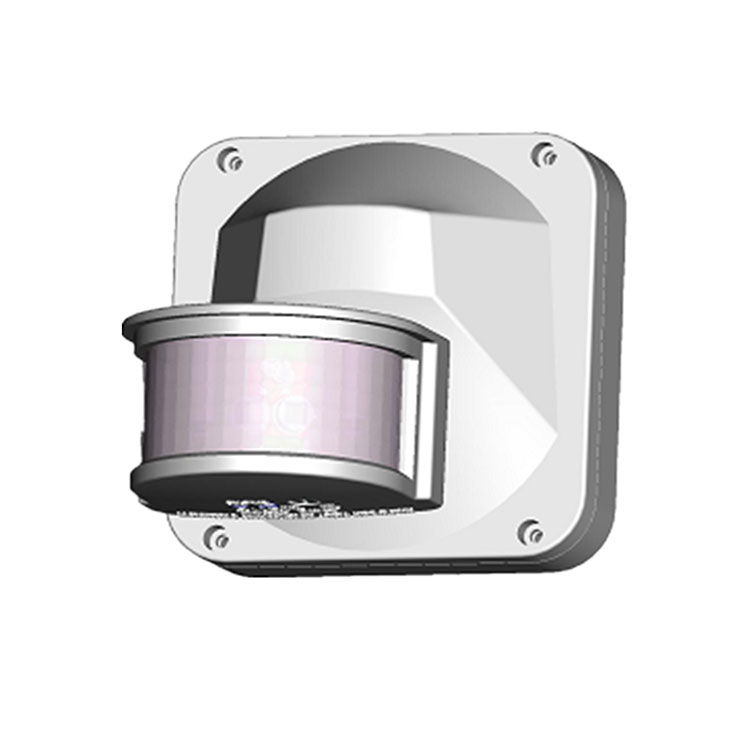

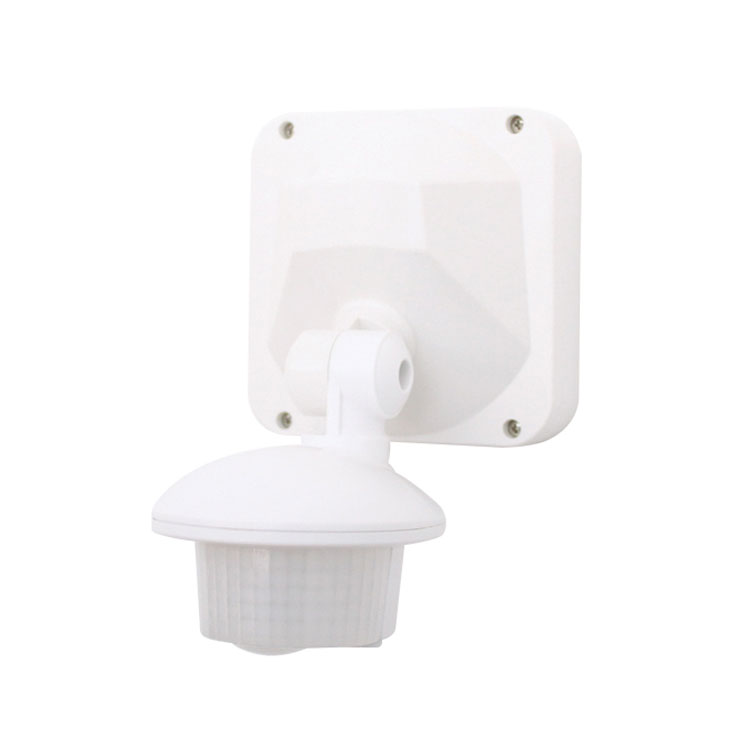

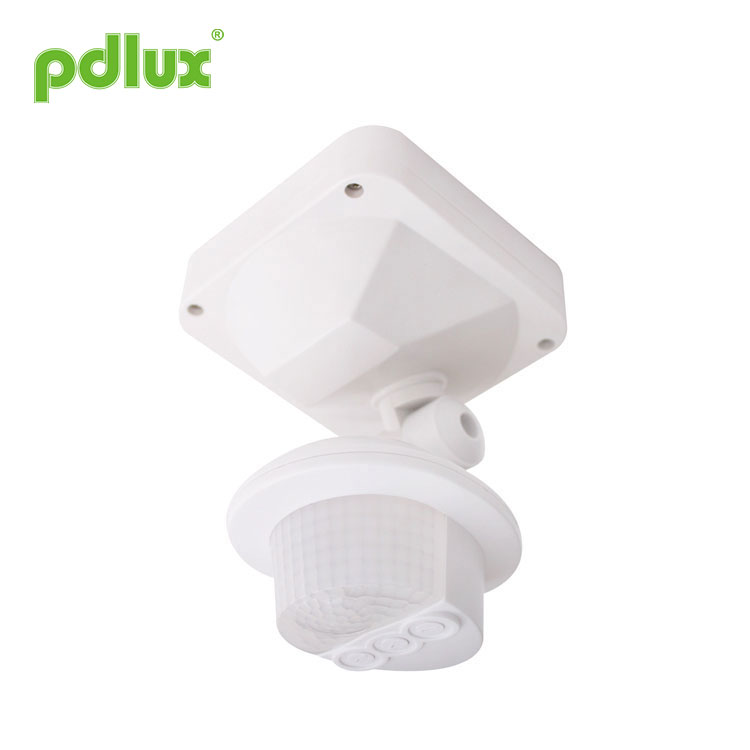

벽걸이 형 적외선 모션 센서 스위치
우리 공장에서 벽걸이 형 적외선 모션 센서 스위치를 구입하시면 안심하실 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공 할 것입니다.
모델:PD-PIR139
문의 보내기
벽걸이 형 적외선 모션 센서 스위치
요약
자동화, 편리한 안전, 에너지 절약, 실용적인 기능을 모두 모았습니다. 내부의 하나의 감지기는 넓은 범위의 감지 영역을 구성하고 인간의 적외선 에너지를 제어 신호 소스로 활용하며 감지 영역에 들어가면 즉시 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 쉽고 널리 사용됩니다. 현재까지 가장 발전된 PIR 센서로 얇고 디지털입니다. 디지털 지능형 초전형 적외선 센서를 채택하여 회로 성능을 더욱 안정적으로 만들고, 오류 동작을 줄이고, 감도를 높이며, 오류율을 낮추고, 대기 전력 소비를 낮추고, 신호 해상도를 더욱 강하게 만듭니다.
명세서
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 원하는 대로 주변 조명을 조정할 수 있습니다. SUN(최대)으로 설정하면 낮과 밤에 작동합니다. MOON(최소)으로 설정하면 10LUX 미만의 환경에서만 작동합니다. 조정은 테스트 방법을 참조하세요.
설치 위치 및 감지 영역에 따라 감지 거리를 설정할 수 있습니다.
시간 지연은 지속적으로 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 첫 번째 기본 시간 지연의 나머지 부분에 대해 다시 한 번 시간을 계산합니다. (시간 설정)
시간 지연 조정: 원하는 대로 설정할 수 있습니다. 최소값은 10±3초입니다. 최대값은 12±3min입니다.
설정 방식: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다! 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
연결선 다이어그램
시험
1. LUX 손잡이를 시계 방향으로 최대(SUN)까지 돌립니다. 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. 센서 손잡이를 시계 방향으로 최대로 돌립니다.
2. 전원이 연결되면 부하 제어가 작동을 시작하고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다.
3. 감지되면 부하가 작동하고 표시기가 켜지고 8±2초 후에 지속적인 신호가 감지되지 않으면 작동이 중지됩니다. 그리고 4초 후에 신호가 감지되면 부하가 작동을 시작하고 표시기가 켜지고 작동을 중지해야 합니다. 8± 2초 후 지속적인 신호가 감지되지 않을 때.
4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 상태에서 부하는 8±2초 이내에 작동을 멈춰야 합니다.
메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에는 감지에 영향을 미치는 방해물이나 움직이는 물체가 없어야 합니다.
에어컨, 중앙난방 등 기온 변화가 심한 곳 근처에는 설치하지 마세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하세요.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동방향이 올바른지 확인해주세요.
센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
PD-PIR139 적외선 센서 지침
요약
자동화, 편리한 안전, 에너지 절약, 실용적인 기능을 모두 모았습니다. 내부의 하나의 감지기는 넓은 범위의 감지 영역을 구성하고 인간의 적외선 에너지를 제어 신호 소스로 활용하며 감지 영역에 들어가면 즉시 부하를 시작할 수 있습니다. 낮과 밤을 자동으로 식별할 수 있습니다. 설치가 쉽고 널리 사용됩니다. 현재까지 가장 발전된 PIR 센서로 얇고 디지털입니다. 디지털 지능형 초전형 적외선 센서를 채택하여 회로 성능을 더욱 안정적으로 만들고, 오류 동작을 줄이고, 감도를 높이며, 오류율을 낮추고, 대기 전력 소비를 낮추고, 신호 해상도를 더욱 강하게 만듭니다.
명세서
|
전원: 220-240VAC,50Hz 정격 부하: 400W Max.tungsten 100W 최대 형광등 감지 범위: 2.5m(반경)(천장 설치) (조절할 수 있는) 최대 8m (벽 설치) (조절할 수 있는) |
시간 설정: 10초~12분(조정 가능) 조명 제어: <10LUX~2000LUX(조정 가능) 감지 각도: 360o(천장 설치) 설치 높이 : 2.5~3.5m 작동 온도: -10°C~+40°C 전력 소비: 작동 0.5W 감지 동작 속도: 0.6~1.5m/s |
센서 정보
기능
낮과 밤을 자동으로 식별합니다. 원하는 대로 주변 조명을 조정할 수 있습니다. SUN(최대)으로 설정하면 낮과 밤에 작동합니다. MOON(최소)으로 설정하면 10LUX 미만의 환경에서만 작동합니다. 조정은 테스트 방법을 참조하세요.
설치 위치 및 감지 영역에 따라 감지 거리를 설정할 수 있습니다.
시간 지연은 지속적으로 추가됩니다. 첫 번째 인덕터 이후 두 번째 유도 신호를 수신하면 첫 번째 기본 시간 지연의 나머지 부분에 대해 다시 한 번 시간을 계산합니다. (시간 설정)
시간 지연 조정: 원하는 대로 설정할 수 있습니다. 최소값은 10±3초입니다. 최대값은 12±3min입니다.
설정 방식: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
| (1)시간 설정 | |
|
부하 작업 시간 설정을 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 최대 설정 시 시간 설정은 약 12분, 최소 설정 시 시간 설정은 약 10초입니다. |
|
메모:조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다. 주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만
|
|
| (2)조광 설정 | |
|
작업등을 조정하세요. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 미니로 설정하면 약 10LUX 정도의 조명 제어 이하에서만 작동하고, 최대로 설정하면 모든 조명 제어를 작동할 수 있습니다. |
| (3)감지범위 설정(감도) | |
|
감지 범위를 조정합니다. 시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. |
주목:이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망과 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다! 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트 해보세요.
연결선 다이어그램
시험
1. LUX 손잡이를 시계 방향으로 최대(SUN)까지 돌립니다. 시간 손잡이를 시계 반대 방향으로 최소로 돌립니다. 센서 손잡이를 시계 방향으로 최대로 돌립니다.
2. 전원이 연결되면 부하 제어가 작동을 시작하고 지속적인 신호가 감지되지 않으면 8±2초 후에 작동이 중지됩니다.
3. 감지되면 부하가 작동하고 표시기가 켜지고 8±2초 후에 지속적인 신호가 감지되지 않으면 작동이 중지됩니다. 그리고 4초 후에 신호가 감지되면 부하가 작동을 시작하고 표시기가 켜지고 작동을 중지해야 합니다. 8± 2초 후 지속적인 신호가 감지되지 않을 때.
4. LUX 노브를 시계 반대 방향으로 최소로 돌립니다. 10LUX 이상의 환경에서 테스트한 경우 유도 부하 작동이 중지된 후 부하가 작동하지 않아야 합니다. 하지만 불투명한 물체(수건 등)로 감지 창을 가리면 로드가 작동합니다. 유도 신호가 없는 상태에서 부하는 8±2초 이내에 작동을 멈춰야 합니다.
메모
전기 기술자나 경험이 풍부한 사람이 설치해야 합니다.
불안한 물체에 설치하지 마십시오.
감지창 앞에는 감지에 영향을 미치는 방해물이나 움직이는 물체가 없어야 합니다.
에어컨, 중앙난방 등 기온 변화가 심한 곳 근처에는 설치하지 마세요.
안전을 고려하여 설치 후 히치를 발견한 경우에는 커버를 열지 마십시오.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고하시기 바랍니다.
일부 문제 및 해결 방법
로드가 작동하지 않습니다.
ㅏ. 전원과 부하 연결이 올바른지 확인하십시오.
비. 부하가 좋은지 확인하십시오.
씨. 감지 후 쇼 램프의 속도가 빨라지는지 확인하세요.
디. 작업등이 조명 제어에 해당하는지 확인하십시오.
감도가 좋지 않습니다.
ㅏ. 신호 수신에 영향을 미치는 감지 창 앞에 장애물이 있는지 확인하십시오.
비. 주변 온도가 너무 높지 않은지 확인하세요.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
이자형. 이동방향이 올바른지 확인해주세요.
센서는 자동으로 부하를 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는지 확인하십시오.
비. 시간 설정이 가장 길게 설정되어 있는지 확인하세요.
씨. 전원이 명령과 일치하는지 확인하십시오.
디. 에어컨이나 중앙난방 등 센서 근처에서 온도 변화가 뚜렷하게 나타나는지 확인하세요.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 구성 요소는 효과가 없을 가능성이 있어 일부 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
