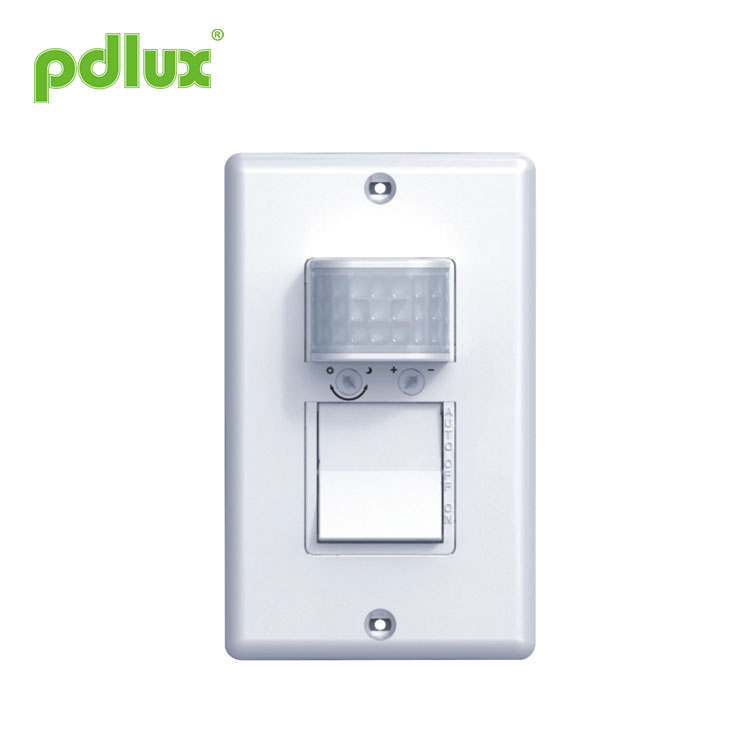

벽 스위치 수동 적외선 센서
다음은 벽 스위치 수동 적외선 센서에 대한 소개입니다. 이해를 돕기를 바랍니다. 더 나은 미래를 함께 창조하기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!
모델:PD-PIR124-V3
문의 보내기
벽 스위치 수동 적외선 센서
애플리케이션
PD-PIR124-V3 벽 스위치 PIR(Passive Infrared) 센서는 다음을 포함한 다양한 상업용 애플리케이션에서 에너지 절약 및 편의성을 위한 자동 조명 제어 기능을 제공하는 데 사용됩니다. ● 소규모 사무실●회의실●라운지●거실
PD-PIR124-V3은 백열등 및 에너지 절약 전구의 자동 전환에 사용할 수 있습니다. 이 장치에는 슬라이드나 영화 프레젠테이션이 진행되는 동안 회의실이나 기타 공간에서 사용하기 좋은 공간이 있는 동안 조명을 꺼두는 데 사용할 수 있는 수동 오버라이드 스위치도 있습니다. 이 장치는 단극 벽면 스위치 대신 설치되며 표준 벽면 상자에 맞습니다. 장치에는 접지 연결이 필요합니다.
작업
PD-PIR124-V3는 PIR(수동적외선) 감지 기술을 사용하여 실내를 모니터링합니다. 사람이 센서 구역에 들어오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다. 센서 구역을 통과하는 탑승자가 있는 한 조명은 켜진 상태로 유지됩니다.
지연된 꺼짐 시간 조정은 공간이 점유되어 있을 때 조명이 꺼지는 것을 방지합니다. 조명을 켜진 상태로 유지하려면 선택한 꺼짐 지연 시간 간격 동안 사람이 센서 구역을 한 번 이상 통과해야 합니다. 장치가 센서 영역에서 활동을 감지할 때마다 LED 표시기가 깜박입니다. 센서가 모니터링하는 공간이 꺼짐 지연 간격으로 선택한 시간 동안 비어 있으면 장치가 조명을 끕니다.
푸시 버튼 수동 오버라이드 제어
수동 제어를 위해 PD-PIR124-V3에는 편리한 푸시 버튼 스위치가 있습니다. 누름 버튼을 "ON"으로 누르면 센서의 조명이 켜집니다. 누르기 버튼을 "OFF"로 누르면 센서가 조명을 끄고 방이 비어 있어도 꺼진 상태를 유지합니다. 이 기능은 슬라이드나 영화 프레젠테이션에 특히 유용합니다. 버튼을 "ON"으로 누르면 조명이 다시 켜질 수 있습니다. 누르기 버튼을 "AUTO"로 누르면 장치가 정상 작동으로 돌아갑니다.
사람이 센서 구역에 들어오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다.
자동차 패션
이 모드에서는 움직임이 감지되면 장치가 자동으로 조명을 켭니다. 장치가 센서 영역에서 활동을 감지하는 한 조명은 켜진 상태로 유지됩니다. 공간이 비어 있고 꺼짐 지연 시간이 만료되면 장치가 자동으로 조명을 차단합니다. 푸시 버튼을 "OFF"로 눌러 언제든지 조명을 수동으로 끌 수도 있습니다. 이 모드는 에너지 절약을 위해 바람직합니다.
향상된 조정 옵션
PD-PIR124-V3은 다양한 상용 애플리케이션에서 최적의 성능을 제공합니다. 주변광 무시 기능 및 지연된 OFF 시간에 대한 선택적 조정이 있습니다. 이러한 조정을 통해 특정 설치 요구 사항에 맞게 성능을 맞춤화할 수 있습니다. 조작을 방지하기 위해 모든 조정은 제어판 덮개를 제거해야만 접근할 수 있습니다. 작은 일자 드라이버를 사용하여 제어 손잡이를 조정할 수 있습니다.
컨트롤에는 다음과 같은 라벨이 붙어 있습니다.
시간:
지연 OFF 시간은 8±2초로 사전 설정되어 있습니다. 지연된 OFF 시간 설정을 선택할 수 있습니다: 8±2초 ~ 20±3분.
빛:
일부 설치에서 에너지 절약을 최대화하기 위해 주변광 무시 기능은 점유 여부에 관계없이 자연광이 충분할 때 센서가 조명을 켜는 것을 방지합니다. 이 조정은 주변 조명이 인공 조명이 필요하지 않은 수준일 때 이루어져야 합니다.
PD-PIR124-V3은 주변광 무시가 적용되지 않은 채 공장에서 사전 설정되어 있습니다. 이는 자연광의 양에 관계없이 장치가 점유를 감지하면 조명을 켜는 것을 의미합니다.
명세서
여기에 나열된 장치는 Lexing 상업용 사양 등급 벽 스위치 수동 적외선(PIR) 센서로, 사람 존재로부터 적외선 방출을 감지하고 백열등 부하를 켜서 반응할 수 있습니다. 본 장치가 현재 시간이 지난 후에도 움직임을 감지하지 못하면 할당된 부하를 끄는 방식으로 반응합니다.
벽 스위치 수동 적외선(PIR) 센서에는 수동 켜기/끄기/자동 전환을 제공하는 푸시 버튼이 장착되어 있습니다. PD-PIR124-V3 벽 스위치 PIR(수동 적외선) 센서는 조정 가능한 지연 꺼짐 시간 및 주변광 무시 기능을 갖추고 있습니다.
특징 및 이점
새로운 로우 프로파일 디자인으로 눈에 띄는 "스캐닝 장치" 모양이 제거되었습니다.
180° 시야각은 소규모 사무실, 회의실, 강의실, 라운지 및 다양한 상업 공간에 적합한 약 90평방미터의 적용 범위를 제공합니다. 편리한 푸시 버튼으로 언제든지 수동 ON/OFF/AUTO 조명 전환이 가능합니다. .
8±2초 ~ 20±3분의 지연된 OFF 시간 설정을 위한 선택적 수동 조정.
에너지 절약을 극대화하기 위해 맞춤형 조정이 가능합니다.
조정 가능한 주변광 오버라이드 범위는 약 2피트 촉광(2lux)부터 1000피트 촉광(1000lux)까지로 자연 채광이 충분한 기간 동안 조명이 자동으로 켜지는 것을 방지하여 에너지 절약 효과를 높입니다.
센서가 움직임을 감지하면 감지가 활성화되었는지 확인하기 위해 LED 표시등이 깜박입니다.
하나의 장치를 120V 또는 277V 조명에 사용할 수 있습니다.
표준 벽면 상자에 맞으며 단극 벽면 스위치를 대체합니다.
5년 제한 보증
치수 다이어그램
설치
PD-PIR124-V3은 표준 벽면 상자에 장착된 단극 벽면 스위치를 대체할 수 있습니다. 장치가 작동하려면 적절하게 접지되어야 합니다. HVAC 레지스터에서 최소 4피트 떨어진 곳에 위치해야 합니다. 장치의 전원을 켤 때마다 정상 작동을 시작하는 데 약 1분이 소요됩니다.
물리적 사양
작동 온도 범위:-10℃ ~ 40℃
보관 온도 범위: -10℃ ~ 85℃
상대 습도: 20% ~ 90% 비응결
전기적 요구사항
라인 전압: 120V/AC-277V/AC
작동 주파수:50/60Hz
전선 지정:라인— 갈색
로드 - 빨간색
자연 - 파란색
부하 등급: 500W 최대 텅스텐
CFL: 3.3A @ 120V / 1.5A@277V
PD-PIR124-V3 적외선 모션 센서 지침
애플리케이션
PD-PIR124-V3 벽 스위치 PIR(Passive Infrared) 센서는 다음을 포함한 다양한 상업용 애플리케이션에서 에너지 절약 및 편의성을 위한 자동 조명 제어 기능을 제공하는 데 사용됩니다. ● 소규모 사무실●회의실●라운지●거실
PD-PIR124-V3은 백열등 및 에너지 절약 전구의 자동 전환에 사용할 수 있습니다. 이 장치에는 슬라이드나 영화 프레젠테이션이 진행되는 동안 회의실이나 기타 공간에서 사용하기 좋은 공간이 있는 동안 조명을 꺼두는 데 사용할 수 있는 수동 오버라이드 스위치도 있습니다. 이 장치는 단극 벽면 스위치 대신 설치되며 표준 벽면 상자에 맞습니다. 장치에는 접지 연결이 필요합니다.
작업
PD-PIR124-V3는 PIR(수동적외선) 감지 기술을 사용하여 실내를 모니터링합니다. 사람이 센서 구역에 들어오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다. 센서 구역을 통과하는 탑승자가 있는 한 조명은 켜진 상태로 유지됩니다.
지연된 꺼짐 시간 조정은 공간이 점유되어 있을 때 조명이 꺼지는 것을 방지합니다. 조명을 켜진 상태로 유지하려면 선택한 꺼짐 지연 시간 간격 동안 사람이 센서 구역을 한 번 이상 통과해야 합니다. 장치가 센서 영역에서 활동을 감지할 때마다 LED 표시기가 깜박입니다. 센서가 모니터링하는 공간이 꺼짐 지연 간격으로 선택한 시간 동안 비어 있으면 장치가 조명을 끕니다.
푸시 버튼 수동 오버라이드 제어
수동 제어를 위해 PD-PIR124-V3에는 편리한 푸시 버튼 스위치가 있습니다. 누름 버튼을 "ON"으로 누르면 센서의 조명이 켜집니다. 누르기 버튼을 "OFF"로 누르면 센서가 조명을 끄고 방이 비어 있어도 꺼진 상태를 유지합니다. 이 기능은 슬라이드나 영화 프레젠테이션에 특히 유용합니다. 버튼을 "ON"으로 누르면 조명이 다시 켜질 수 있습니다. 누르기 버튼을 "AUTO"로 누르면 장치가 정상 작동으로 돌아갑니다.
사람이 센서 구역에 들어오거나 나가면 센서가 움직임을 감지하고 조명을 켭니다.
자동차 패션
이 모드에서는 움직임이 감지되면 장치가 자동으로 조명을 켭니다. 장치가 센서 영역에서 활동을 감지하는 한 조명은 켜진 상태로 유지됩니다. 공간이 비어 있고 꺼짐 지연 시간이 만료되면 장치가 자동으로 조명을 차단합니다. 푸시 버튼을 "OFF"로 눌러 언제든지 조명을 수동으로 끌 수도 있습니다. 이 모드는 에너지 절약을 위해 바람직합니다.
|
시야 PD-PIR124-V3는 약 90평방미터의 최대 적용 범위로 180° 시야각을 제공합니다. 센서 전면 최대 감지 거리는 8M, 측면 각 6M입니다. "작은 움직임" 영역은 상대적으로 작은 신체 움직임을 감지하고 사람이 실내에서 크게 움직이지 않더라도 조명을 계속 켜둘 수 있습니다. 시야의 나머지 부분은 "대형 모션" 영역으로, 감도가 낮고 더 큰 움직임이 필요합니다. |
 |
향상된 조정 옵션
PD-PIR124-V3은 다양한 상용 애플리케이션에서 최적의 성능을 제공합니다. 주변광 무시 기능 및 지연된 OFF 시간에 대한 선택적 조정이 있습니다. 이러한 조정을 통해 특정 설치 요구 사항에 맞게 성능을 맞춤화할 수 있습니다. 조작을 방지하기 위해 모든 조정은 제어판 덮개를 제거해야만 접근할 수 있습니다. 작은 일자 드라이버를 사용하여 제어 손잡이를 조정할 수 있습니다.
컨트롤에는 다음과 같은 라벨이 붙어 있습니다.
시간:
지연 OFF 시간은 8±2초로 사전 설정되어 있습니다. 지연된 OFF 시간 설정을 선택할 수 있습니다: 8±2초 ~ 20±3분.
빛:
일부 설치에서 에너지 절약을 최대화하기 위해 주변광 무시 기능은 점유 여부에 관계없이 자연광이 충분할 때 센서가 조명을 켜는 것을 방지합니다. 이 조정은 주변 조명이 인공 조명이 필요하지 않은 수준일 때 이루어져야 합니다.
PD-PIR124-V3은 주변광 무시가 적용되지 않은 채 공장에서 사전 설정되어 있습니다. 이는 자연광의 양에 관계없이 장치가 점유를 감지하면 조명을 켜는 것을 의미합니다.
명세서
여기에 나열된 장치는 Lexing 상업용 사양 등급 벽 스위치 수동 적외선(PIR) 센서로, 사람 존재로부터 적외선 방출을 감지하고 백열등 부하를 켜서 반응할 수 있습니다. 본 장치가 현재 시간이 지난 후에도 움직임을 감지하지 못하면 할당된 부하를 끄는 방식으로 반응합니다.
벽 스위치 수동 적외선(PIR) 센서에는 수동 켜기/끄기/자동 전환을 제공하는 푸시 버튼이 장착되어 있습니다. PD-PIR124-V3 벽 스위치 PIR(수동 적외선) 센서는 조정 가능한 지연 꺼짐 시간 및 주변광 무시 기능을 갖추고 있습니다.
특징 및 이점
새로운 로우 프로파일 디자인으로 눈에 띄는 "스캐닝 장치" 모양이 제거되었습니다.
180° 시야각은 소규모 사무실, 회의실, 강의실, 라운지 및 다양한 상업 공간에 적합한 약 90평방미터의 적용 범위를 제공합니다. 편리한 푸시 버튼으로 언제든지 수동 ON/OFF/AUTO 조명 전환이 가능합니다. .
8±2초 ~ 20±3분의 지연된 OFF 시간 설정을 위한 선택적 수동 조정.
에너지 절약을 극대화하기 위해 맞춤형 조정이 가능합니다.
조정 가능한 주변광 오버라이드 범위는 약 2피트 촉광(2lux)부터 1000피트 촉광(1000lux)까지로 자연 채광이 충분한 기간 동안 조명이 자동으로 켜지는 것을 방지하여 에너지 절약 효과를 높입니다.
센서가 움직임을 감지하면 감지가 활성화되었는지 확인하기 위해 LED 표시등이 깜박입니다.
하나의 장치를 120V 또는 277V 조명에 사용할 수 있습니다.
표준 벽면 상자에 맞으며 단극 벽면 스위치를 대체합니다.
5년 제한 보증
치수 다이어그램
설치
PD-PIR124-V3은 표준 벽면 상자에 장착된 단극 벽면 스위치를 대체할 수 있습니다. 장치가 작동하려면 적절하게 접지되어야 합니다. HVAC 레지스터에서 최소 4피트 떨어진 곳에 위치해야 합니다. 장치의 전원을 켤 때마다 정상 작동을 시작하는 데 약 1분이 소요됩니다.
주의 : 구리선에만 사용하십시오!
물리적 사양
작동 온도 범위:-10℃ ~ 40℃
보관 온도 범위: -10℃ ~ 85℃
상대 습도: 20% ~ 90% 비응결
전기적 요구사항
라인 전압: 120V/AC-277V/AC
작동 주파수:50/60Hz
전선 지정:라인— 갈색
로드 - 빨간색
자연 - 파란색
부하 등급: 500W 최대 텅스텐
CFL: 3.3A @ 120V / 1.5A@277V
